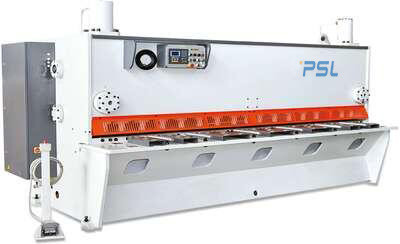

Máquina de corte do CNC da placa hidráulica pequena 3200 da guilhotina milímetros de chapa metálica das tesouras

Máquina de corte hidráulica europeia da placa da tesoura da guilhotina da chapa metálica automática como a maneira de LVD-YSD

Características estruturais principais da máquina,

1. Usando o método de análise do elemento finito do UG, o projeto auxiliar do CAD, o quadro adota a soldadura integral e o tratamento do esforço interno da eliminação da vibração e outros métodos para fazer a máquina têm uma resistência mais alta da rigidez e da vibração.

        2.  O trilho de guia de rolamento de três pontos é usado para apoiar o suporte da faca, e a diferença da lâmina é manualmente ou motorizou (opcional) ajustado. O valor da diferença é convertido no valor da espessura shearable da placa. O ajuste é conveniente e o valor é exato.

3. adote o apoio ajustável da lâmina e a lâmina longa integral das quatro-bordas retangulares, que é conveniente ajustar a uniformidade da diferença da lâmina, melhorar a qualidade de corte e prolongar a vida útil da lâmina.

4.  O sistema em tandem da sincronização do cilindro do óleo é adotado, e a máquina-instrumento é forçada uniformemente. Ajustando o volume do óleo do cilindro em tandem, o ângulo da tesoura pode ser ajustado mais convenientemente para encontrar as necessidades de cortar espessuras diferentes da placa.

5.  Quando as placas finas de corte, o ângulo de corte podem ser reduzidas, a distorção das peças pode ser reduzida ao mínimo, e a incisão é reta e sem rebarbas.

6. a lâmina retangular, quatro bordas pode ser usada, vida útil longa, moedura fácil.

7.   O apoio móvel da lâmina facilita o ajuste da uniformidade do afastamento da lâmina, melhora a qualidade da tesoura e prolonga a vida útil da lâmina.

8.  A tabela de apoio de transtorte universal da bola é adotada para reduzir a intensidade do trabalho do operador.

9.   O sistema hidráulico usa um bexiga-tipo acumulador como uma fonte de energia auxiliar, e absorve o impacto da pressão do sistema ao mesmo tempo, de modo que a máquina-instrumento corra lisamente e o ruído seja baixo.

10.  Peening de tiro do uso para remover a oxidação e pulverizar a pintura antiferrugem.

1. Quadro principal que inclui duas casas dos lados, o feixe de pressão dianteiro, e a tabela de trabalho dianteira.

2. As lâminas/suporte da faca com o trilho de guia de rolamento de três pontos.

3. Lâmina longa integral da quatro-lâmina retangular.

4. As válvulas hidráulicas de Ingerated embarcam o sistema, sistema em tandem da sincronização do cilindro do óleo.

5. Dispositivo motorizado do backgauge com parafuso da bola e guider linear, motor do inversor ou servo motor.

6. Dispositivo da lâmpada da formação.

7. Controlador Estun E21s, ELGO P40T, Delem DAC360T de NC/CNC, etc….

8. Tabela de apoio de transtorte universal da bola.

9. Bujão dianteiro.

10. Bexiga-tipo acumulador.

Parâmetros técnicos de HGN-13x3100,

Sistema hidráulico

1. introduzindo tecnologia europeia avançada e adotando o sistema de controlo hidráulico integrado, tem a boa confiança.

2. o sistema da sincronização do cilindro da série é adotado, e a máquina é carregada uniformemente.

3. o sistema hidráulico usa o acumulador do pele-saco como a energia auxiliar, absorve o impacto da pressão ao mesmo tempo, a máquina-instrumento corre lisamente e tem de baixo nível de ruído.

4.  Os aumentos de pressão da força com o aumento da força de tesoura.

5. o sistema hidráulico tem sobrecarregar a proteção do excesso, seguro e seguro.

6.  A bomba de óleo adota a bomba de engrenagem interna de NACHI Company de Japão, que pode suportar de alta pressão e de baixo nível de ruído.

7. as selagens são fabricadas pela NOK de Alemanha MERKEL e de Japão.

8.   O sistema hidráulico é equipado com os filtros com precisão de filtração alta.

9.  A tesoura pode trabalhar continuamente sob a carga avaliado. O sistema hidráulico é estável e precisão.

Sistema elétrico

1.  Utilização do controlador E21s de Estun NC para controlar o para trás-calibre que viaja, ou controlador ELGO P40T ou DELEM DAC360T do CNC para controlar o Para trás-calibre (comprimento de corte), o ângulo de corte, o afastamento da largura de corte e das lâminas e apoio pneumático traseiro do corte. especial para a máquina de corte.

5,2.  Os componentes elétricos chaves adotam o tipo famoso como Schneider, Siemens, ABB, que se conformam aos standard internacionais, se são seguros e seguros, têm a vida útil longa e a capacidade antiparasitária forte.

5,3.  O armário de controle eletrônico encontra o padrão de proteção IP54, e os componentes elétricos são arranjados em um padrão e marcados claramente.

5,4.  É equipado com um painel de funcionamento móvel e um interruptor de pedal móvel para a operação fácil.

5,5.  O equipamento tem medidas de segurança elétricas seguras tais como a parada de emergência e a proteção da sobrecarga assegurar a segurança do equipamento e dos pessoais.
