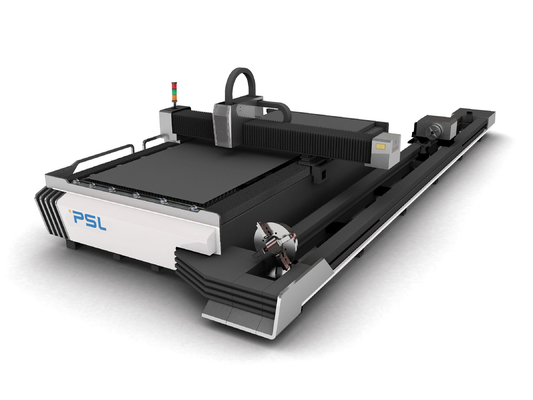

Cortador do Cnc do laser da máquina de corte da tubulação do laser do Cnc para a única bancada da chapa metálica



Único laser misturado da folha & da tubulação de metal da bancada que corta a máquina de corte do laser da fibra do CNC







Característica técnica principal,

Comparado para salvar o dinheiro, a máquina tem duas funções, pode cortar a tubulação, igualmente pode cortar a placa



Indústria aplicável:

◆Amplamente utilizado no corte de aço inoxidável, no aço carbono, no aço de manganês, no aço da mola, na liga do titânio, na folha galvanizada, na placa de alumínio, no bronze, no cobre e no outro material do metal.

◆tipo Ultra-alto, corte material do metal especial.

◆Usado para a tubulação do círculo do metal, o tubo quadrado, metal em forma de L, o metal dado forma H, etc.



Materiais aplicáveis:

Placas de aço carbono:        0-16mm

Tubo/tubulação do aço carbono:    0-12mm

Placa de aço inoxidável:        0-8mm

Tubo de aço inoxidável/tubulação:  0-6mm.

Placa & tubo/tubulação de alumínio:  0-6mm



Acima da espessura medida é espessura cortar alta de alta velocidade disponível do corte da qualidade.





Estrutura da máquina,





Cama da máquina

A cama da máquina adota a estrutura de solda integral, o tratamento extinguindo traseiro de alta temperatura, e então o tratamento de envelhecimento da vibração. Tem a boas rigidez e elevada precisão, e pode ser usada por muito tempo sem deformação.



Bancada fixa

A máquina adota do pinhão da estrutura do pórtico, da elevada precisão de Taiwan YYC a movimentação frente e verso de alta velocidade da cremalheira e (Herion) e o guia linear, com transmissão e elevada precisão estáveis.



Quadro principal do worktable fixo: o processo de dobra inteiro de placa ultra grossa é adotado, e a soldadura inteira é formada então, para ter a grande capacidade de carregamento.





Dispositivo do corte do tubo/tubulação

Mandril automático

   O mandril automático pneumático pode apertar rapidamente o tubo redondo, o tubo quadrado e o tubo oval-dado forma.

A tecnologia patenteada do mandril tem quatro garras para centrar-se automático, que pode apoiar o tubo redondo, o tubo quadrado e o tubo oval-dado forma.

O tubo circular e outros materiais automaticamente para executar a função centrando-se de aperto.

O projeto fino do mandril pode facilmente incorporar o interior do mandril fixo para realizar o corte da cauda.



Mandril fixo

   O mandril fixo adota quatro garras para apertar a tubulação, e a extremidade da garra é equipada com o mecanismo do rolo e pode apertar e centrar-se rapidamente.

O mandril tem uma movimentação do servo motor e mandril móvel, dois podem girar ao mesmo tempo, que podem conseguir a rotação rápida do corte da tubulação sem distorção da tubulação.





Viga mestre

A viga mestre é soldada no conjunto. Após duas vezes de extinguir e de envelhecimento de alta temperatura da vibração, a viga mestre é formada pelo processamento da elevada precisão.

Viga mestre alongada (Y-linha central) a processar e tubulações do corte.



X, Y, Z, controle de movimento da linha central de W

Linha central de X, de Y, de Z e linha central de gerencio de W toda para adotar os servos motores do torque alto, com elevada precisão, alta velocidade, grande torque, grande desempenho da inércia, o estável e o durável.





Desperdice o sistema de descarga

A parte mais inferior da cama é equipada com um carro, que possa recolher o desperdício no processo de produção e nas peças pequenas.



Sistema da remoção de poeira

A bancada da máquina de corte do laser do CNC tem um sistema especial da remoção de poeira da separação, que seja usado para remover a poeira, o gás de desperdício e as outras substâncias no processo de produção.







Parâmetros principais da tecnologia,



Nome		Máquina de corte misturada do laser da fibra da folha & do tubo de metal
modelo		FCLT4020-3000W
poder do laser		3000w
fonte de laser		RAYCUS/IPG
BPP, mm*mrad		1,27
Comprimento de onda do laser		1070nm
Maxim Cutting Thickness (Folha & tubo)	Aço carbono (O2)	14-16mm
	De aço inoxidável (N2)	6-8mm
	Folha/tubo de alumínio	4-6mm
	Folha de bronze/tubo	4mm

Máxima que corta a velocidade	60-80m/min (de acordo com materiais)
Aceleração máxima	1.0G
Instabilidade da energia	≤2%
formatos gráficos apoiados	CAD, software de CorelDraw, DXF/DWG/PLT
área de corte	4000×2000
Viagem da linha central x	4010
Viagem da linha central de Y	2010mm

Viagem da linha central de Z	120mm
Escala de ajuste da linha central de W	360degree
a precisão de reposiciona	±0.03mm/m
precisão da linha central da posição X/Y	±0.03mm/m
Peso de carregamento máximo da bancada	700KG
poder da máquina	350V-420V/50Hz
Peso da máquina	5500kg
Dimensões	meatured de acordo com tipo detalhado





Componentes principais,



1.Controller	Sistema de controlo de Cypcut - Qual pode realizar a disposição inteligente dos gráficos, automaticamente escolhendo e combinando cortando trajetos, tempo de processamento das economias
fonte 2.Laser	Tipo famoso Raycus/máximo/IPG - O laser em estado sólido dura sobre 50,000hours; Várias opções do poder de 1000w, de 1500W, de 2000W, de 3000W etc.
focalização 3.Auto	Auto-altura capacitiva que ajusta a cabeça de Raytools ou de corte de WSX ou de PRECITEC - O ponto de foco será ajustado automaticamente em cortar o processo para conseguir o melhor efeito de corte do metal de folhas diferente das espessuras.
sistema 4.Servo	Japão YASKAWA ou FUJI ou motorista e motor servo do DELTA
5.Reducer	Redutor de Japão Shimpoo/MOTORE - Usado para para substituir a cremalheira e a correia tradicionais, para fazer a máquina mais poderosa e estável
precisão 6.High   Cremalheira de engrenagem e guider linear	Tipo HIWIN de Taiwan da transmissão da precisão, TBI, YCC, HERION - Qual pode alcançar ±0.02mm/300mm
7. Refrigerador refrigerando	Hanli/Tongfei Sistema dobro da circulação, tubo do titânio da inversão térmica, sobre o alarme da temperatura, proteção do fluxo, tanque de água refrigerando especial do laser da fibra da proteção do nível de água
8. Regulador de tensão	Opcional para alguns países e áreas com tensão instável
