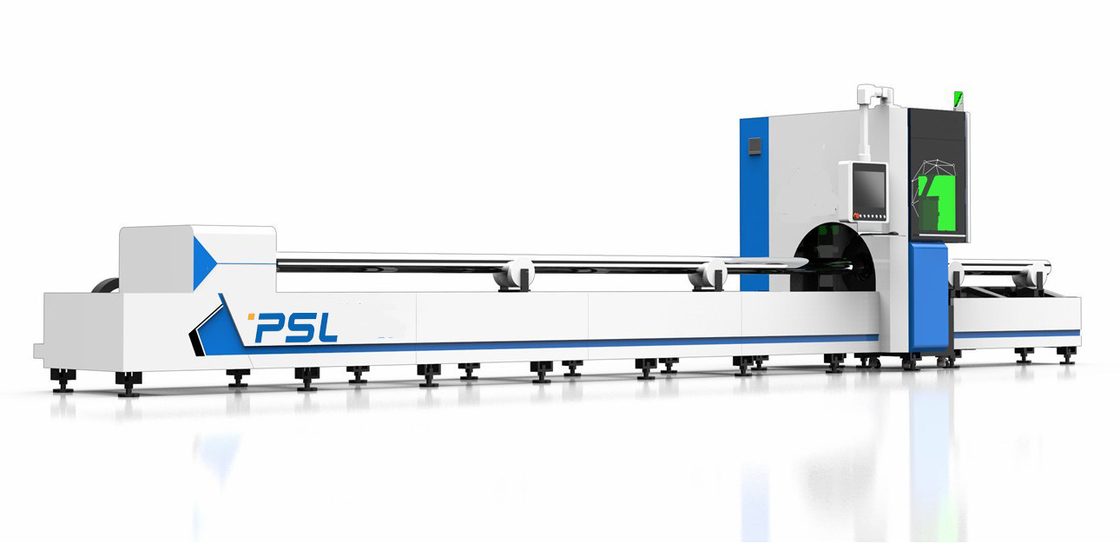

Cortador do laser da fibra do Cnc da máquina 500w 1000W 2000W 3000W do laser do CNC do tubo

Tubo/tubulação do metal que processa a máquina de corte do tubo do laser da fibra do CNC do cortador do laser 1000W 2000W 3000W







Breve introdução de máquina de corte do tubo do laser da fibra,



1. princípio do corte do laser



O corte do laser é irradiar o laser da alta intensidade à superfície do material, com a interação entre o laser e o material, o objeto cortado é derretido ou vaporizado, e o objeto cortado é cortado pelo auxílio do fluxo de ar de alta velocidade.





2. laser que corta características e vantagens



2,1 a máquina de corte do tubo podem cortar todos os tipos da tubulação, que salvar extremamente o custo e o espaço. A escala de processamento é larga, e as tubulações do diâmetro e do comprimento diferentes podem ser processadas. O eixo de gerencio elétrico é adotado, a velocidade é ajustável, e a operação é conveniente, e tem as características de baixo nível de ruído, da alta velocidade e da elevada precisão; É a melhor escolha para que as tubulações profissionais e os tubos cortem a linha de cruzamento.



1. Pode cortar diverso a linha de cruzamento cilíndrica furos com sentidos e diâmetros diferentes na tubulação principal para estar conformes as condições da interseção vertical da linha central do ramo e da linha central principal excêntricas e não excêntricas (a tubulação do ramo principal é tubulação circular).



2. A extremidade da linha de cruzamento do cilindro pode ser cortada na extremidade da tubulação do ramo, que está conformes as condições da interseção vertical e da interseção oblíqua da linha central do ramo e da linha central principal excêntricas e não excêntricas.



3. Pode cortar várias formas na parede da tubulação; Pode cortar a cara inclinado da extremidade na extremidade da tubulação circular.



4. A extremidade da tubulação do ramo que cruza-se com a tubulação principal anular pode ser cortada (a tubulação do ramo principal é tubulação redonda); Pode cortar várias formas na superfície quadrada do tubo.



5. A superfície de corte está lisa e livre da rebarba.



6. A cabeça de corte do laser não contactará a superfície material e não riscará o workpiece.



7. A régua é a mais estreita, a área afetada do calor é a menor, a deformação local do workpiece é muito pequena, e não há nenhuma deformação mecânica.



8. Pode processar toda a forma, tubulação e outros materiais especial-dados forma.





2,2 o laser precisam somente a energia elétrica quando está correndo, e não a precisam de gerar o gás adicional do laser, e têm-na o mais baixo custo de operação e manutenção;



2,3 o laser da fibra adotam o projeto modular e redundante do semicondutor, e não há nenhuma lente ótica no ressonador, e não precisa o tempo de partida. Tem as vantagens de nenhuns ajuste, manutenção e estabilidade alta, que reduz o custo dos acessórios e do tempo de manutenção. Isto é incomparável ao laser tradicional;



2,4 a transmissão ótica da máquina inteira são roteamento ótico, sem sistema ótico complicado do guia tal como o refletor, o trajeto ótico simples, a estrutura estável e a manutenção livres do trajeto ótico externo;



2,5 a cabeça de corte contêm as lentes protetoras, os colimadores, os vidros de focalização e outros materiais de consumo preciosos, que consomem pouco;



a exportação 2,6 de fibra ótica faz o projeto do sistema mecânico muito simples e fácil integrar com robô ou a bancada multi-dimensional;





3. sistema de controlo do CNC



O CNC que corta o software, que é feito por Shanghai Baichu, tem a relação gráfica e a operação conveniente. O software de controle de corte profissional pode projetar vários gráficos e caráteres na vontade, e pode ser processado no tempo real. Apoia o CAD, o CorelDRAW e o outro software de tiragem profissional. Tem as funções poderosas da programação, da disposição, do processamento de texto e do processo ajustando-se, que melhora a gestão e a utilização da tubulação na maior medida do possível. O software de corte tem as seguintes funções e características:



3,1 importação, micro conexão, sequência do corte, aperfeiçoada cortando o trajeto e velocidade aperfeiçoada, etc.



3,2 melhoram a relação da utilização da tubulação: pode realizar o arranjo do afastamento das peças, disposição encaixada nas peças, arranjo simétrico da reviravolta das peças, o gerencio do arranjo das peças e a evitação da sobreposição e da colisão da forma.



processamento afiado do ângulo 3,3: ângulo interno/externo que processa, que pode automaticamente ser reconhecido e ajustado.



função de processamento poderosa do caráter 3,4: pode processar palavras contínuas em palavras ocas.



a eficiência 3,5 de corte da seção comum da borda é aperfeiçoada para melhorar a taxa de utilização de tubulação





Componentes principais,



Nome	Breve descrição	Tipo do país
Fonte de laser da fibra	1000W	MAX/Raycus/IPG
Cabeça de corte do Autofocus	Cabeça de corte especial de Raytools para a fibra ótica	Raytools
Sistema de refrigeração dedicado	Sistema dobro da circulação, tubo do titânio da inversão térmica, sobre o alarme da temperatura, proteção do fluxo, tanque de água refrigerando especial do laser da fibra da proteção do nível de água	Wuhan Hanli
Sistema de transmissão mecânico	Trilho de alta velocidade da elevada precisão de Taiwan Hiwin Cremalheira e pinhão do gêmeo de Taiwan (helicoidais)	Taiwan Hiwin Gêmeo de Taiwan



Sistema da retardação	Redutor da flange de Shimpoo em Japão	Japão
Válvula proporcional	NNT	Japão
A instalação elétrica	Schneider	França
Seguindo o sistema do sensor	Indução automática da elevada precisão, precisão 0,1 milímetros	Cypcut Shanghai
Dispositivo da descarga da escória	Padrões	O fabricante
Sistema informático	Computador de controle industrial especial para o laser	Taiwan Yanxiang
Unidade SERVO da X-LINHA CENTRAL	servo 1800W	Fuji, Japão
Unidade SERVO de W-AXIS	servo 1800W	Fuji, Japão
Unidade SERVO da Z-LINHA CENTRAL	servo 400W	Fuji, Japão
Cortando o software	CNC profissional que corta o software	Cypcut Shanghai
I / Cartão de O	32 pontos	Cypcut
Regulador de tensão		China
Máquina de corte	Pórtico da precisão	Fabricante
Precisão do eixo de X/W	±0.02mm/m
Velocidade de corrida livre do máximo	80m/min
Tensão	380V/50HZ 3Ph
Diâmetro mínimo do mandril	D20mm
Diâmetro máximo do mandril	D230mm (230*230)
Viagem do máximo	6000mm
Estoque da cauda	200mm
Front Chuck	Centrar-se pneumático/servo
Mandril traseiro	Aperto pneumático/servo
