Detalhes do produto:
Condições de Pagamento e Envio:
|
Nome do produto: | Máquina de corte da chapa metálica do laser da fibra do CNC da tabela da troca | Tipo da máquina: | Máquina de corte do laser da fibra de SMART6015-6000W |
---|---|---|---|
Circunstância: | novo | Aplicação: | Chapa metálica industrial que processa, corte do laser da folha de metal, gravura do laser |
Palavra-chave: | Corte do laser da chapa metálica da tabela da troca, tabela da troca da máquina de corte do laser | Função: | Cortando materiais do metal, corte e gravação |
Método de controle: | Sistema de controlo do CNC CYPCUT | Formato gráfico apoiado: | AI, DXF, PLT, DST, CAD |
Poder do laser: | 2000W / 3000W/4000W/6000W/8000W /10000W | Área de corte: | Tabela trocada dobro 6000x1500mm |
Fonte de laser: | IPG, Raycus, máximo | Condução: | X, Y, Z todos os servos motores |
Software de controle: | Auto corte de Cypcut, auto assentamento de Cypnest | Software de aninhamento: | FSCUT CYPNEST |
Área de funcionamento: | 1500mmx3000mm/2000mmX4000mm/1500mmmX6000mm/2500X6000mm | Sistema de condução: | Yaskawa/Fuji/delta de condução servo |
Elétricos: | Schneider França, Siemens | Modo refrigerando: | sistema Água-refrigerar e de proteção, refrigerador de água industrial |
Cortando a espessura: | Materiais, aço carbono de 0-25mm, 0-12mm de aço inoxidável | Cor: | Cor padrão de Red+white, ou personalizado |
Manutenção: | Diagnóstico e detecção em linha remotos | Que parte-inspeção video: | Fornecido |
O serviço pós-venda forneceu: | Coordenadores disponíveis para prestar serviços de manutenção no ultramar à maquinaria | Garantia: | 2 anos |
Certificação: | CE, ISO,SGS,CCC | ||
Destacar: | máquina de corte 2000w do laser da fibra,máquina de corte do laser da fibra 4000w,máquina de corte do laser do ipg |

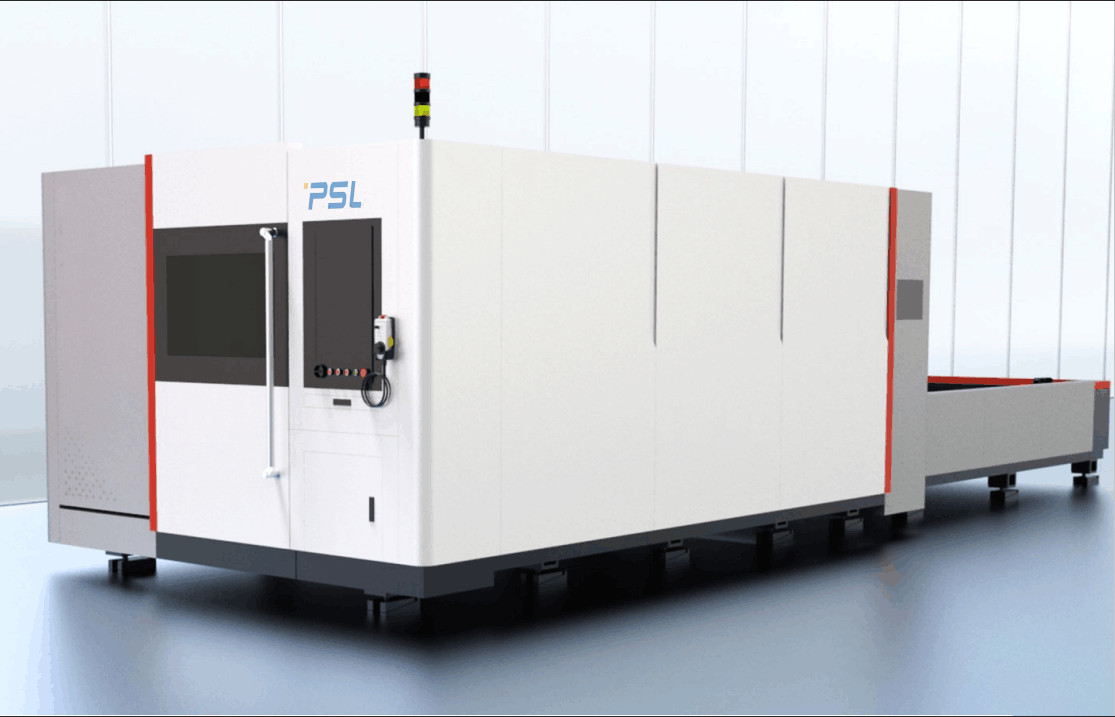

Máquina de corte do laser da fibra do CNC da tampa completa da tabela da troca de 1000W-6000W Raycuss/IPG
Funções da máquina de corte do laser da fibra,
1. Máquina inteira a estrutura soldada da cama, desempenho estável, podia assegurar o funcionamento estável do equipamento
2. Após a cama de alta temperatura da máquina do tratamento térmico 600-650℃, adote o processo de trituração da precisão do grande pórtico, para assegurar a estabilidade da cama da máquina e a lisura.
3. Sistema operacional do CNC, relação homem-máquina, fácil de operar
4. De alta qualidade, fonte de laser da fibra da eficiência elevada. baixas despesa de fabrico e conservação e proteção ambiental de energia
5. O drivig servo, transmissão da máquina adota a cremalheira da engrenagem e o pinhão, assegura a alta velocidade do equipamento, a precisão alta, e a confiança alta
6. Máquina de corte rápida do laser da fibra da folha de metal do CNC do poder superior da entrega, 1000W, 1500W, 2000W, 3000W,
6000W, 8000W, 10000W, 20000W, poder do laser da fibra 30000W disponível
7. a máquina de corte do laser adota IPG, max, tipo da fonte de laser da fibra de RAYCUS disponível
8. Do sistema de transmissão de fibra ótica fotoelétrico mais alto da geração de eficiência de conversão segunda da fonte de laser melhor e do feixe qualidade mais estável
9. Precisão de alta velocidade, alta, desempenho estável, a melhor qualidade
Aplicação do cortador do laser,
Usado para cortar uma variedade de placas de metal, usado principalmente em de aço inoxidável, no aço carbono, na folha galvanizada, na placa eletrolítica, na placa de bronze, de alumínio, vária da liga, no metal raro e nos outros materiais do metal.
A máquina de corte do laser da fibra pode levar até o laser 30000W o poder, cortando assim alguma placa grossa, ele é uma escolha muito boa. Por exemplo, maquinaria agrícola, maquinaria de matéria têxtil, maquinaria de maquinaria de alimento e de construção e a outra grande fabricação da maquinaria e equipamento, geralmente máquina de corte do laser da fibra do poder superior do uso para processar.
Apropriado para de aço inoxidável, o aço carbono, a liga do aço do silicone, a de alumínio, a liga do titânio, o aço galvanizado, o alumínio-chapeamento, a placa do zinco, o cobre e os outros metais.
Além, possui níveis do brilho alto e um mais baixo sturdiness do refletividade assim como os contínuos a durabilidade de vidro do painel e.
Componentes principais,
Nome | Breve descrição | Tipo do país |
Laser da fibra | IPG2000W | MAX/RAYCUS/IPG |
Sistema ótico | RAYCUS/IPG | MAX/RAYCUS/IPG |
Cabeça de corte do Autofocus | Cabeça de corte especial para a fibra ótica | WSX/Raytools/Precitec |
Sistema de refrigeração dedicado | Sistema dobro da circulação, tubo do titânio da inversão térmica, sobre o alarme da temperatura, proteção do fluxo | Wuhan Hanli/Tongfei |
Sistema de transmissão mecânico |
Trilho de alta velocidade da elevada precisão de Taiwan Hiwin Cremalheira e pinhão de Taiwan YYC (helicoidais) |
Taiwan Hiwin Taiwan YYC |
Redutor | Motovario | França |
Válvula proporcional | SMC | Japão |
A instalação elétrica | Schneider | França |
Seguindo o sistema do sensor | Indução automática da elevada precisão, precisão 0,1 milímetros | Shanghai CYPCUT |
Sistema da operação de computador | PC industrial especial para o laser | Microsoft Win10. |
X-LINHA CENTRAL | Unidade SERVO |
Yaskawa/Fuji, Japão Delta, Taiwan |
Y-LINHA CENTRAL |
Unidade SERVO |
Yaskawa/Fuji, Japão Delta, Taiwan |
Z-LINHA CENTRAL | Unidade SERVO |
Yaskawa/Fuji, Japão Delta, Taiwan |
Cortando o software | CNC profissional que corta o software | Shanghai CYPCUT |
Software do aninhamento | CypNest | Shanghai FSCUT |
I / Cartão de O | 32 pontos | CYPCUT |
Regulador de tensão | Opcional | China |
Máquina de corte |
Pórtico da precisão Tabela da troca |
PSL |
Regulador da fonte de alimentação | PSL |
Parâmetros principais da tecnologia,
Nome da máquina | Máquina de corte do laser da fibra do CNC da tabela da troca | |
Modelo | GF6015-6000W | |
poder do laser | 6000w | |
Exposição de Computor | 21" indústria LCD | |
fonte de laser | MAX/RAYCUS/IPG | |
Comprimento de onda do laser | 1070nm | |
Maxim Cutting Thickness |
aço carbono (O2) | 22mm-25mm |
de aço inoxidável (N2) | 12mm-15mm | |
Folha de alumínio | 8mm-10mm | |
Folha de bronze | 6mm |
Máxima que corta a velocidade | 100-140m/min (de acordo com materiais) |
Aceleração do máximo | 1.2G |
Instabilidade da energia | ≤2% |
formatos gráficos apoiados | CAD, software de CorelDraw, DXF/DWG/PLT |
Área de corte | 6000×2000 |
Viagem da linha central x | 6000 |
Viagem da linha central de Y | 1500mm |
Viagem da linha central de Z | 250mm |
a precisão de reposiciona a linha central de X/Y | ±0.03mm/m |
precisão da linha central da posição X/Y | ±0.05mm/m |
Peso de carregamento máximo da bancada | 2000KG |
poder da máquina | 350V-420V/50Hz |
Peso da máquina | 10500kg |
Dimensões | 14600x3350x2400mm |
