Detalhes do produto:
Condições de Pagamento e Envio:
|
| Circunstância: | novo | Nome do produto: | Máquina de corte do metal do laser da fibra, máquina de corte de aço inoxidável do laser de 6mm |
|---|---|---|---|
| Mainbody: | As placas de aço soldaram a estrutura | Controle: | Sistema de controlo do CNC de Cypcut |
| Condução: | X, Y, Z todo o servo motor | Software de controle: | Cypcut, Cypnest |
| Palavra-chave: | corte da chapa metálica do laser, máquina de corte do laser | Aplicação: | Corte do laser do metal, gravura do laser |
| Função: | Cortando materiais do metal, corte e gravação | Fonte de laser: | IPG, Raycus, máximo |
| Formato gráfico apoiado: | AI, DXF, PLT, DST, CAD | Confifuration: | tipo do pórtico |
| Cortando a espessura: | Materiais, aço carbono de 0-14mm, 0-8mm de aço inoxidável | Área de funcionamento: | 1500mmX3000mm/2000mmX4000mm/2000mmmX6000mm |
| Poder do laser: | 1000W / 2000W/3000W/6000W | Cortando a velocidade: | 0-80000mm/min, velocidade material da diferença da diferença |
| Área de corte: | L6000mm*W2000mm | Sistema de condução: | Unidades servo do delta/Fuji de Yaskawa/ |
| Modo refrigerando: | Refrigerador refrigerar de água, Água-refrigerar e sistema de proteção, refrigerador de água industr | Cor: | Cor padrão, ou personalizado |
| Manutenção: | Diagnóstico e detecção em linha remotos | O serviço pós-venda forneceu: | Coordenadores disponíveis para prestar serviços de manutenção no ultramar à maquinaria |
| Certificação: | ISO,SGS,CCC | Garantia: | 2 anos, 3 anos |
| Realçar: | máquina de corte inoxidável do laser da fibra do cnc da folha de metal,máquina de corte do laser do CNC 1000W,máquina do cortador do metal do laser da fibra |
||

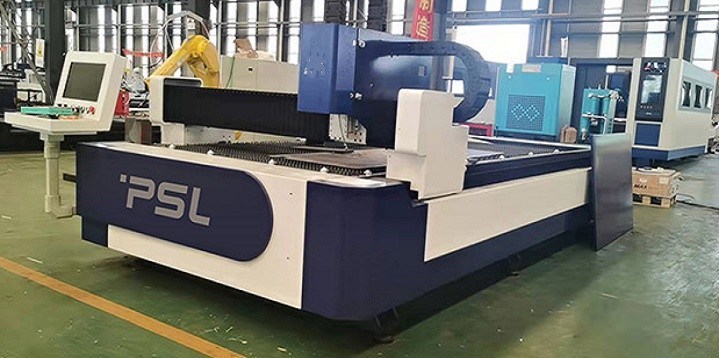

MÁQUINA DE CORTE DO METAL DO LASER DA FIBRA DO CNC DO PODER 1KW 2KW 3KW 6KW DO LASER
Característica técnica principal,
A máquina de corte do laser do CNC FCL6020 adota a estrutura do pórtico-movimento, guia linear, movimentação do parafuso, servo motor e movimentações da C.A., e sistema do vácuo (ambos os lados), etc. A único área de processamento é 6m*2m. Não somente que o projeto do equipamento é avançado e seguro, mas também que todos os componentes principais são dos tipos conhecidos nacionais e internacionais.
Em particular, nós usamos o sistema profissional do CNC do laser de Shanghai CYPCUT para o sistema de controlo elétrico. Este sistema especial do CNC do laser tem vantagens da integração alta, melhor precisão de controle e uma operação mais estável, consequentemente, além do que a reunião a exigência de cortar a placa de aço carbono, pode igualmente cumprir a exigência de cortar a placa de aço inoxidável, a liga de alumínio, a liga de cobre e os outros materiais.
Parâmetros principais da tecnologia,
| Nome | Máquina de corte do laser da fibra do CNC | |
| fonte de laser | RAYCUS/IPG/MAX | |
| BPP, mm*mrad | 1,27 | |
| Comprimento de onda do laser | 1070nm | |
|
|
||
| Máxima que corta a velocidade | 60-80m/min (de acordo com materiais) |
| Aceleração do máximo | 1.0G |
| Instabilidade da energia | ≤2% |
| formatos gráficos apoiados | CAD, software de CorelDraw, DXF/DWG/PLT |
| área de corte | 6000×2000 |
| Viagem da linha central x | 6000 |
| Viagem da linha central de Y | 2000mm |
| Viagem da linha central de Z | 120mm |
| a precisão de reposiciona | ±0.03mm/m |
| precisão da linha central da posição X/Y | ±0.03mm/m |
| Peso de carregamento máximo da bancada | 1000KG |
| poder da máquina | 350V-420V/50Hz |
| Peso da máquina | 6000kg |
| Dimensões | 8500x3200x1600mm |
Estrutura e características da máquina,
Estrutura da máquina
A máquina de corte do laser consiste na cama, na bancada, na viga mestre, no assento de deslizamento, na operação do CNC sistema, sistema de controlo elétrico, sistema de refrigeração, sistema pneumático, sistema de descarga da escória, sistema da remoção de poeira, placa de apoio e outros componentes.
Características
1. relação de funcionamento Usuário-amigável
2. Porta usb e relações de faixa larga
3. Servo motor e movimentação da C.A.;
4. seguimento da superfície da Rápido-resposta;
5. O corte operado fácil retrai a função;
6. Linha reta/funções circulares da compensação do encaixe e do kerf da interpolação do arco;
7. Software de programação de Cypcut e funções automáticas do aninhamento;
8. Os refrigeradores de água asseguram-se de que o trajeto do laser funcione normalmente e stablely;
9. Software do CAD/CAM com função poderosa do aninhamento e borda-compartilhado cortando a função;
10. Dispositivo da remoção de poeira da ventilação para proteger o ambiente de trabalho de cortar emissões e o vapor metálico;
11. Poeira que descarrega o dispositivo para facilitar o descarregamento da escória.
Componentes principais,
| Nome | Breve descrição | Tipo do país |
| Sistema ótico | RAYCUS/IPG | MAX/RAYCUS/IPG |
| Fonte de alimentação do laser | 1kw/2kw/3kw/6kw | MAX/RAYCUS/IPG |
| Cabeça de corte do Autofocus | Cabeça de corte especial para a fibra ótica | WSX/Raytools/Precitec |
| Sistema de refrigeração dedicado | Sistema dobro da circulação, tubo do titânio da inversão térmica, sobre o alarme da temperatura, proteção do fluxo. | Wuhan Hanli/Tongfei |
| Sistema de transmissão mecânico |
Trilho de alta velocidade da elevada precisão de Taiwan Hiwin Cremalheira e pinhão de Taiwan YYC (helicoidais) |
Taiwan Hiwin Taiwan YYC |
| Sistema da retardação | Redutor da flange de Shimpoo em Japão | Japão |
| Válvula proporcional | SMC | Japão |
| A instalação elétrica | Schneider | França |
| Seguindo o sistema do sensor | Indução automática da elevada precisão, precisão 0,1 milímetros | Shanghai CYPCUT |
| Dispositivo da descarga da escória | Padrões | O fabricante |
| Sistema informático | PC industrial especial para o laser | Taiwan Yanxiang |
| X-LINHA CENTRAL | unidade 1000W servo | Fuji/delta/Yaskawa |
| Y-LINHA CENTRAL |
unidade 1800W servo |
Fuji/delta/Yaskawa |
| Z-LINHA CENTRAL | unidade 400W servo servo | Fuji/delta/Yaskawa |
| Cortando o software | CNC profissional que corta o software | Shanghai CYPCUT |
| Software do aninhamento | CYPNEST (opcional) | Shanghai FSCUT |
| I / Cartão de O | 32 pontos | Fabricante |
| Regulador de tensão | China | |
| Máquina de corte | Pórtico da precisão | Fabricante |
