Tubulação de aço que corta o tubo retangular do quadrado do círculo do metal da máquina do laser do CNC

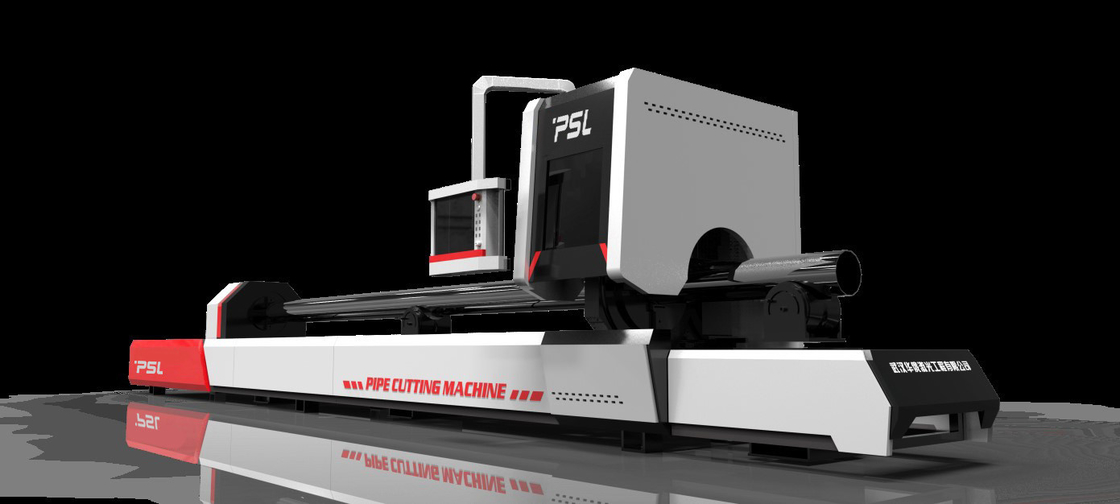

Máquina de corte retangular do laser da fibra do CNC do tubo do quadrado do círculo do metal para as tubulações de fabricação







Parte das funções e das características,

• Corpo de máquina alto da rigidez, a vida da máquina longa.

• Braçadeira giratória pneumática total, um centrar-se chave, velocidade alta da braçadeira.

• O sistema de apoio variável do diâmetro, pode realizar para ajudar à carga e o apoio, pode aumentar o corte da precisão.

• Compensação do offset do tempo real, braçadeira de tubulação conveniente, precisão alta do corte do perfurador da tubulação.

• Software de controle de corte de canto, corte de canto de alta qualidade.

• O software opcional do ninho 3D, pode cortar o ferro de ferro e de canal de ângulo e as outras tubulações.

• A função de teste opcional do grânulo da solda, solda para irradiar todo o ângulo para evitar cortar.





Composição do cortador do laser do tubo,



1, fonte de laser: Fonte de laser IPG/Raycus/MAX da fibra 2000W

1. laser potência de saída: 2000W

2. comprimento de onda 1070nm do laser

3. energia da saída que regula 10%~100%

4. poder entrado 8kW

5. temperatura de trabalho 16~35



2, cabeça de corte Fibra-ótica do laser de Raytools/WSX/Precitec



Auto cabeça de corte de focalização do laser

Equipado com o conector de saída da fibra de QBH, a lente ótica especial, o foco exato selado que ajustam o método, e o transdutor rápido da capacidade com diferença mínima 0.2mm do corte, que poderia aumentar o corte da velocidade e reduzir o consumo do gás.





3, sistema da máquina-instrumento

A máquina adota a estrutura com rigidez alta, equipamento do pórtico de processamento do torno com elevada precisão. A estrutura compacta, área ocupada pequena, a operação e manutenção conveniente, que pode encontrar a procura por 24 horas continua a trabalhar.



4, cama da máquina

A estrutura do quadro é feita da soldadura de aço de alta qualidade, soldando, após o profissional de recozimento de alta temperatura, em segundo envelhecimento, a grande precisão da máquina de trituração do pórtico fazendo à máquina, o projeto e processando meios assegurar-se de que a máquina tenha a resistência de choque excelente, a rigidez alta e a estabilidade.



5, sistema de transmissão de alta velocidade

O cortador do laser adota a estrutura de condução dobro do pórtico e a cama de umedecimento alta da máquina-instrumento, importou o sistema de servo da C.A. e o sistema do motorista, a transmissão importada da engrenagem e da cremalheira, trilha linear do guia para guiar, para assegurar a alta velocidade, a elevada precisão e a confiança alta da máquina.



6, sistema de controlo do CNC

O sistema de controlo CYPCUT do CNC inclui o processo do corte do laser, a função conservada em estoque normal da disposição e o controle do processo do laser. Tem principalmente o processo do desenho, parâmetros que ajustam-se, processo definido pelo utilizador do corte edita, a disposição conservada em estoque, planeamento da rota e controle do corte. O poder de corte podia ser ajustado com a velocidade de corte. O indivíduo para puxar dentro e retirar a velocidade poderia ser ajustado. Igualmente tem a biblioteca material do processo, que poderia salvar todos os parâmetros de processo para o mesmo material.

O software é poderoso, simples operar-se, compatível com formato de DXF, de PLT, de AI, de NC-MASTER e etc.



7, sistema pneumático automático da braçadeira

■A caixa de controle handheld sem fio, aperta para agarrar umas fraco e braçadeira chaves.

■Dois rolos dos bancos, força bem-mais distribuída da braçadeira, com precisão mais alta quando tubulação pequena do corte.

■A grande e a estável a força guardando pneumática da braçadeira, tubulação não afrouxa e não desliza.

■a braçadeira pneumática total de 220mm, braçadeira pneumática total, não precisa de mudar as garras, fáceis de operar.

■Braçadeira dobro centrar-se automático, braçadeira da velocidade rápida para o retângulo e tubulações ovais. A tubulação anormal da forma precisa garras especiais da braçadeira.



8, circuito de sinalização claro vermelho

A luz vermelha coaxial é usada como o indicador para fazê-lo simples ajustar o sistema ótico e mais exato para postular o ponto de trabalho.





9, sistema profissional do corte da tubulação

■Profissional corte da tubulação software support o corte da tubulação redonda, tubulação quadrada, tubulação oval, ferro de ferro de ângulo e de canal e outras tubulações.

■Pelo software do ninho, pode realizar o projeto da disposição, o corte comum e o outro processo especial. Quando o corte, puder realizar se centrar do tempo real e a compensação do offset do tempo real, revisão da superfície da tubulação, processo do canto da tubulação, velocidade rápida “rã-salto”.



10, sistema de refrigeração da água

O sistema de refrigeração da água é equipado e a temperatura poderia ser indicada. O sistema de refrigeração da água começaria trabalhar automaticamente quando a temperatura é mais alta do que o valor pré-ajustado e para de trabalhar automaticamente quando a temperatura está abaixo do valor pré-ajustado.





11, braçadeira giratória

A braçadeira giratória pode a tubulação Ф20mm-Ф220mm do círculo da posse máxima, tubulações quadradas 20mmx20mm- 150mmx150mm, com espessura 12mm, o comprimento 6000mm. O dispositivo de apoio material pode ser mantido estável por muito tempo para trabalhar.



12, unidade da extração de poeira

A máquina-instrumento é equipada igualmente com o exaustor para remover o gás da poeira e de exaustão, que poderia reduzir o dano à segurança e ao equipamento dos pessoais.







Parâmetros principais da tecnologia,



Nome da máquina		Máquina de corte do tubo do laser da fibra do CNC
Modelo		CF6000220ST-2000W
poder do laser		2000w
fonte de laser		MAX/RAYCUS/IPG
Comprimento de onda do laser		1064nm
Raio laser		<0>
Espessura de parede do tubo de Maxim Cutting	aço carbono (O2)	10mm-12mm
	de aço inoxidável (N2)	5mm-6mm
	Folha de alumínio	4mm-5mm
	Folha de bronze	3mm

Tubulação que aperta o modo	automático
Modo de alimentação da tubulação	automático
Modo do Trusteeship	automático
Material apropriado da tubulação	Tubo redondo Tubo quadrado Tubo retangular outros perfis
Cortando a escala da tubulação redonda	D20mm - D220mm
Cortando a escala da tubulação quadrada	20x20mm - 150x150mm
Material em excesso mínimo	150mm
Máxima que corta a velocidade	100m/min (de acordo com materiais)
Aceleração máxima	1.0G
formatos gráficos apoiados	CAD, software de CorelDraw, DXF/DWG/PLT
Viagem da linha central x	0-6000mm
Viagem da linha central de Y	0-450mm

Viagem da linha central de Z	200mm
a precisão de reposiciona	±0.03mm/m
precisão da linha central da posição X/Y	±0.05mm/m
Tensão	350V-420V/50Hz
Peso da máquina	6000kg
Dimensões (LxWxH)	9800x1400x2400mm
