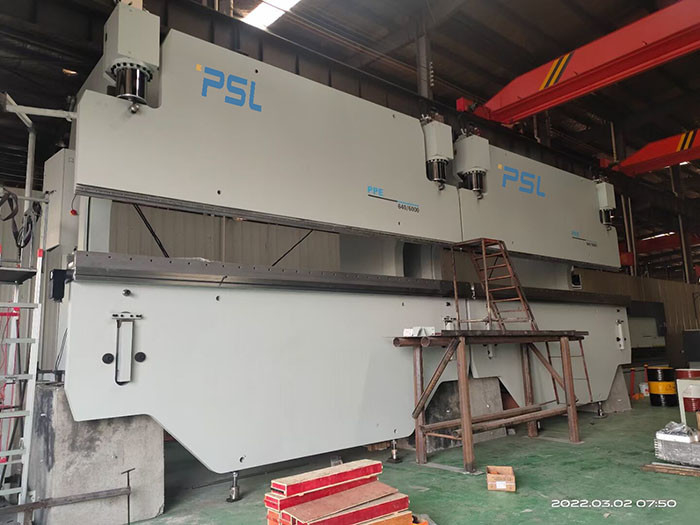

Eletro linha central universal do freio 7 da imprensa hidráulica do Cnc de 600 toneladas

Synchro Eletro-hidráulico em tandem do CNC. A imprensa trava a máquina de dobra do CNC

Características principais da máquina,

• A máquina em tandem do freio da imprensa do CNC realiza a função de dobra controlando o curso do slider e o calibre traseiro.

• Ao usar o freio da imprensa hidráulica do CNC, você precisa somente de entrar o número das partes exigidas para a dobra assim como o ângulo de dobra para cada etapa, e a máquina do freio da imprensa do CNC terminará dobrar-se de acordo com as etapas que você apenas se ajusta no controlador.

• A máquina de dobra avançada do freio da imprensa do CNC adota principalmente um sistema servo hidro-elétrico e uma régua de raspagem para formar o controle de circuito fechado. Caracteriza a precisão de controle alta, assim como a precisão de dobra e precisão o reposicionamento.

• O freio em tandem da imprensa caracteriza um quadro rígido para a deflexão mínima sob a carga. Os aços do quadro são feitos com aço da qualidade melhoraram Q235 usando a tecnologia a mais atrasada.

• Cabido com o controlador do CNC da alto-especificação, o funcionamento destas máquinas complexas é agora mais fácil e mais intuitivo do que sempre antes. Seus cor, relação de gráficos de alta resolução do écran sensível, e processador central poderoso para permitir as operações de dobra as mais complicadas de ser processado facilmente e os algoritmos sofisticados a ser calculados em meros microssegundos, melhoram a eficiência e a saída na produção real.

•       O worktable adota mecânico controlado de DNC mais o worktable convexo da compensação da deflexão da cunha. Após ter entrado os dados da espessura da folha, abaixe para morrer abertura e a resistência à tração no sistema do NC, na força de dobra e nos valores da compensação da importância do worktable e do slider será determinada automaticamente. Consequentemente, a quantidade convexa exata pode ser obtida durante cada um que dobra-se. Em processo de fazer à máquina, a compensação da deflexão sem área cega pode ser realizada.

•        A máquina tem a capacidade para resistir a dobra excêntrica.


• A máquina pode funcionamento combinado em tandem, igualmente pode separadamente operando cada um.

Precisão da máquina-instrumento

1 precisão geométrica

Posicionando a precisão de Y1 e de Y2 (ram que se move para cima e para baixo a linha central):    ± 0.05mm

Repita o posicionamento da precisão dos machados Y1 e Y2:                                    ± 0.05mm

A precisão de posicionamento da x-linha central:                                                          ± 0.10mm

(que é dianteiro e traseiro a linha central movente da retenção traseira)

a X-linha central repetiu o posicionamento da precisão:                                                      ± 0.05mm

Precisão 2 de trabalho

Ângulo de dobra da parte de teste:                                                                      ± 30'/M

Retidão de dobra da parte de teste:                                                           0.30mm/m

Configuração de máquina,

• CNC Controlador-Países Baixos DELEM DA53T de Delem, DA58T
• Schneider Elétrico-França
• WN Motor-China principal
• Servo motor e Movimentação-China de Estun
• Interruptor-sul Coreia do pé de Kacon
• Merkel que sela Anel-Alemanha
• GIVI Grating Ruler — — Itália
• Régua-Espanha da raspagem de Fagor
• Tubo de óleo Conector-Alemanha de EMB
• Válvula Bloco-Alemanha de Bosch Rexroth
• Nachi Oil Pump — — Japão
• Parafuso da bola de HIWIN, trilho de guia linear, Para trás-calibre Bujão-Taiwan
• Proteção hidráulica e elétrica da sobrecarga
• Ferramenta de perfuração mecânica e V dados de Peplaceable

Parâmetros principais da série de PPED,
