Detalhes do produto:
Condições de Pagamento e Envio:
|
| APLICAÇÃO: | Folha de metal industrial que processa, entalho de aço inoxidável do V-sulco, dobrando-se | nome: | Máquina de entalho hidráulica horizontal do V-sulco do CNC |
|---|---|---|---|
| Tipo da máquina: | PSL-1250x6000 | Principal-corpo: | as placas de aço soldaram a estrutura da Caixa-forma do quadro |
| Controle: | Sistema EASYCAT do CNC, SYNTEC | Condução: | Todo o servo que conduz 4 machados |
| Estrutura: | Tipo da tabela do pórtico | Poder avaliado: | 9kw |
| Largura máxima da profundidade de corte: | 2.5mm | Fonte de energia: | Eletricidade, hidráulica |
| Dimensão (l*w*h): | 8500*2350*1700 | Peso: | 12500kg |
| Tensão: | 380V/220V, 50HZ/60HZ opcional | Cor: | O branco, Gray-black+Red, cliente projetou |
| O serviço pós-venda forneceu: | Coordenadores disponíveis para prestar serviços de manutenção no ultramar à maquinaria, apoio em lin | Garantia: | 1 ano |
| Realçar: | metal v que sulca a máquina,servo completo da máquina de corte do sulco da chapa metálica V,V servo completo horizontal da máquina de corte do sulco |
||

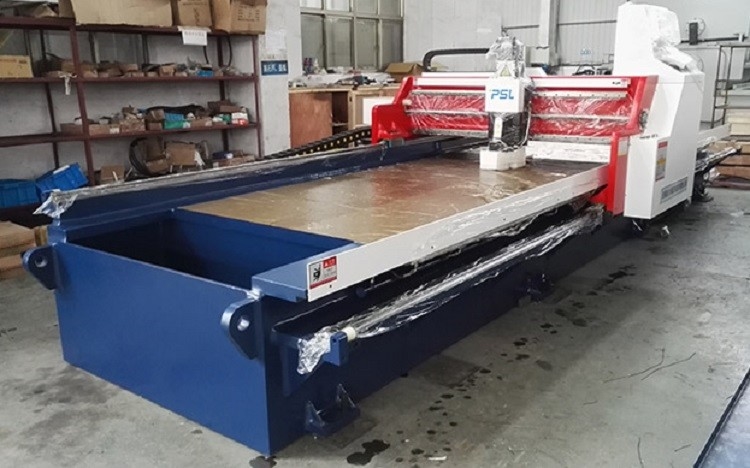

Máquina de entalho hidráulica horizontal de aço inoxidável do V-sulco do CNC da folha do carbono
Descrições da máquina,
Este equipamento é inteiramente máquina servo do V-sulco do CNC para a folha de metal.
Adota controlador avançado do CNC e o projeto inovativo com as vantagens da precisão de processamento alta, operação simples, nenhum ruído, nenhuma vibração e assim por diante.
É amplamente utilizado no V-sulco da chapa metálica, no U-sulco e no outro processamento irregular do sulco (placa de aço inoxidável, de alumínio, de alumínio incluir, cobre, aço carbono, e outras placas especiais).
Particularly.It é aplicável ao processamento do V-sulco da chapa metálica antes de dobrar.
Característica principal e função especial,
1. Chanfradura disponível;
2. Disponível para sulcar de um lado da placa para terminar, e para começar igualmente o corte em um outro lado;
3. A distância mínima do lado da placa à primeira linha do sulco é 6mm;
4. O tamanho mínimo da placa a sulcar é 100x100mm;
5. Sulco de um ponto a um outro ponto exatamente;
6. Economia de poder;
7. Proteção ambiental.
As características de desempenho,
1,1 o quadro da máquina de entalho da chapa metálica e o feixe são tudo em forma de caixa. Após o projeto finito da otimização do elemento, a soldadura puro aço é moderada para eliminar o esforço residual.
1,2 a máquina de entalho da folha de metal V adota Taiwan EASYCAT ou o sistema do controlador do industrial-controle de SYNTEC e de servo do circuito fechado: fácil, flexível, rápido, eficiente e de baixo nível de ruído.
1,3 o controlador do CNC, operação completo-automática de apoio, 3 lâminas pode correr simultaneamente melhora significativamente a eficiência de sulco.
1,4 V de aço inoxidável que sulcam a máquina com os 4 machados do controle (machados de X, de Y1, de Y2, de Z), hidráulicos mantêm o dispositivo, o pórtico e o suporte de ferramenta faz o movimento da viagem de ida e volta junto ao trabalhar.
parafuso da bola do uso da máquina de 1,5 V-sulcos & trilho de guia resistente do rolo.
1,6 esta máquina equipada com o sistema de lubrificação automático: baixo desgaste, muito bem processando, assegurando a precisão fazendo à máquina e características de resposta dinâmica altas.
1,7 o ar comprimido/o sopro e sistema de refrigeração da água impedem não somente que o desperdício de corte risque a superfície do workpiece, mas igualmente melhoram a vida das facas.
Parâmetros técnicos principais,
| Escala da espessura para que a placa seja processada | 0.6mm-4mm (de aço inoxidável) |
| Escala da espessura para que a placa seja processada | 0.6mm-4mm (aço carbono) |
| Profundidade processada máxima cada vez | 0.6mm |
| Profundidade processada máxima | 2.5mm |
| Comprimento para que a placa seja processada | 6000mm |
| Velocidade da largura | 1250mm |
| Tipo distância mínima de V da margem da calha | 6mm |
| Velocidade de corte dianteira | 0-70m/min |
| Velocidade de retorno da linha central x | 0-70m/min |
| Grupo de unidade mínimo da linha central de Y | 0,01 milímetros |
| Precisão de posicionamento mínima da linha central de Y | ±0.05mm |
| Grupo de unidade mínimo da linha central de Z | 0,01 milímetros |
| Posicionando a precisão | ±0.05mm |
| Curso da linha central de Z | 50mm |
| inversor da X-linha central/servo motor | 5.5KW |
| Servo motor da linha central de Z | 1KW |
| Y1, servo motor da linha central Y2 | 1KW |
| Sistema hidráulico | 1.5KW/8L/10MPa |
| Faca | 3sets |
| 1500*4000 | 8500mm*2350mm*1700mm |
| Pressão pneumática | 6Map-8Map |
| Peso | 12.5T |
| Poder principal | 380V/50HZ/3Phase |
Instrução principal das peças,
| Sistema do CNC |
Taiwan SYNTEC ou ESAYCAT 19" tela táctil de HD LCD |
| Unidades servo (X, Y, Z) |
EASYCAT Taiwan DELTA Taiwan |
| Sistema de refrigeração | Bomba refrigerando da névoa da água |
| Faca | Cabeça da faca da liga de Coreia do Sul |
| Parafuso da bola | TBI Taiwan |
| Guiamento linear | HIWIN Taiwan |
| Engrenagem & cremalheira | YYC Taiwan |
| Sistema hidráulico | Tipo de Taiwan |
| Cabos de fio | Alemanha IGUS |
| Dispositivos elétricos de baixa tensão | Schneider |
| Interruptor limitado |
Tipo de Japão ou de Alemanha |
