Quatro rolo da chapa metálica do Cnc da máquina de rolamento da placa de 4 rolos completamente automático

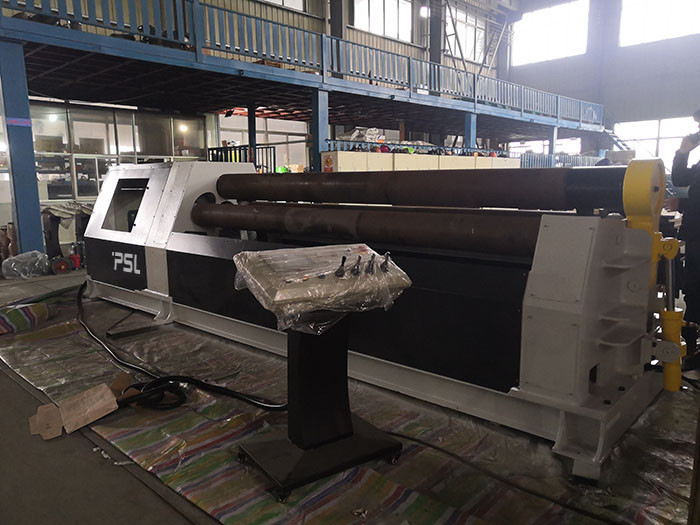

Imagem Grande : Quatro rolo da chapa metálica do Cnc da máquina de rolamento da placa de 4 rolos completamente automático

Detalhes do produto:

Lugar de origem:	China
Marca:	PSL
Número do modelo:	W12-6x3000

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1set
Preço:	negotiable
Detalhes da embalagem:	Despido no recipiente, transporte do mar
Tempo de entrega:	45-60 dias
Termos de pagamento:	L/C, T/T, Western Union
Habilidade da fonte:	20-30 grupos pelo mês

Contato

Descrição de produto detalhada

Circunstância:	novo	nome:	máquina de rolamento hidráulica da placa do CNC 4-rolls
Tipo da máquina:	máquina de rolamento 4-rolls, W12-6x3000	Tipo:	W12-6x3000
Aplicação:	A chapa metálica grossa, SS chapeia a dobra, rolamento da placa de aço carbono, fazendo o tubo de ól	Matéria prima:	Rolamento da folha/placa, placa de metal de aço /Profile
O material/metal processou:	Aço carbono, SS, aço de liga	Automatização:	Automático, manual
Método de controle:	Automático completo do CNC, ELETRO-HIDRÁULICO	Systme do controle:	Controle do PLC de Omron ou de Siemens, tela táctil
Função de rolamento:	com a Pre-dobra/que rola, rolamento simétrico	Espessura de dobra de Máximo Central:	placa de aço carbono de 6mm, placa de 4mm SS
Espessura dedobra máxima:	placa de aço carbono de 4mm, placa de 3mm SS	comprimento de rolamento:	0-3000mm
Fileiras do rolo alternativo:	Apoio hidráulico	Sistema hidráulico:	Grupo das válvulas de Yuken
Motor principal:	7.5kw	Tensão:	220V/380V/415V/440V/ 50HZ/60ZH, personalizado
Peso:	6500kg	Dimensões:	5600x1460x1500mm
Cor:	O OEM verde, personalizou	O serviço pós-venda forneceu:	Coordenadores disponíveis para prestar serviços de manutenção no ultramar à maquinaria, suporte labo
Garantia:	1 ano
Destacar:	máquina de rolamento da placa de 4 rolos , rolo da máquina de rolamento 4 da placa , máquina de rolamento da placa de quatro rolos

Rolos de máquina de rolamento da placa dos rolos do CNC W12 máquina de dobra completa hidráulica de 4 auto 4

Característica principal:

A estrutura da máquina é tipo de quatro rolos, o rolo superior é a movimentação principal, e a engrenagem da saída do redutor é engrenada com a engrenagem superior do rolo para fornecer o torque para a placa de rolamento;

O rolo mais baixo faz um movimento de levantamento vertical, que seja obtido pelo óleo hidráulico no cilindro hidráulico que atua no pistão, para apertar a placa, que é transmissão hidráulica;

Os rolos laterais são arranjados em ambos os lados do rolo mais baixo, e da inclinação ao longo do trilho de guia do quadro, que são conduzidos por porcas do parafuso, por engrenagens de sem-fim e por sem-fins;

A vantagem da máquina é que a extremidade da placa pre que se dobra e que se arredonda pode ser realizada no mesmo equipamento a mesma hora.

As características principais,

As virolas no círculo completo ou no raio de variação podem ser feitas facilmente;
Os rolos do rolo e da lateral de pitada movem-se com os pistões hidráulicos na maneira orbital
A sobrecarga protege
Rolo superior posto pelo hidro motor e pela caixa de engrenagens planetária
Três saídas lidas digitais para o posicionamento fácil do rolo
Extremidade hidráulica da gota para a remoção fácil da virola terminada
Operação fácil com o painel de controle móvel
Sistema de equilíbrio hidráulico

Estrutura principal da máquina:

A máquina é máquina de dobra da placa de quatro rolos, sua estrutura mostrada como o desenho 1, rolo superior como o rolo da iniciativa, abaixo do rolo e dos rolos laterais como rolos movimentação;

o rolo superior é fixado, para baixo rolo faz para cima e para baixo o movimento;

o rolo superior é iniciativa mecânica, quando para baixo o rolo e os rolos laterais forem conduzidos pela fricção da placa e dos rolos.

Abaixo do rolo e dos rolos laterais são conduzidos pelo tanque de óleo hidráulico para fazer o movimento de levantamento. A reviravolta e a restauração do ventro-rolamento do rolo superior são conduzidas igualmente pelo tanque de óleo hidráulico. O rolamento de rolos e o tanque de óleo são instalados no lado esquerdo e direito do quadro da máquina.

A estrutura esquerda e direita da máquina é as peças principais da máquina inteira, que é soldada totalmente de aço, instalado na base soldada, e todas as operações são terminadas no console.

Quatro rolo da chapa metálica do Cnc da máquina de rolamento da placa de 4 rolos completamente automático 0

Especificações técnicas principais,

Tipo	Espessura (milímetro)	espessura dedobra (milímetros)	Comprimento de Rolos (milímetros)	Placa força de rendimento (Mpa)	Diâmetro do rolo superior (milímetros)	Diâmetro de mais baixos rolos (milímetro)	Diâmetro dos rolos laterais (milímetros)	Poder do motor (quilowatts)
W12-4×2000	4	3,5	2050	245	160	140	120	3
W12-6×2000	6	5	2050	245	190	170	150	4
W12-8×2000	8	6,5	2050	245	210	190	170	5,5
W12-10×2000	10	8	2050	245	230	210	190	7,5
W12-12×2000	12	10	2050	245	270	250	210	11
W12-16×2000	16	13	2050	245	300	270	220	11
W12-20×2000	20	16	2050	245	330	300	240	11
W12-25×2000	25	20	2050	245	360	330	250	15
W12-30×2000	30	25	2050	245	390	360	300	18,5
W12-35×2000	35	28	2050	245	430	390	330	22
W12-40×2000	40	32	2050	245	460	420	360	30
W12-45×2000	45	36	2050	245	510	460	390	37
W12-50×2000	50	40	2050	245	550	510	420	45
W12-4×2000	4	3,5	2550	245	190	170	150	4
W12-6×2500	6	5	2550	245	210	190	170	5,5
W12-8×2500	8	6,5	2550	245	230	210	190	7,5
W12-10×2500	10	8	2550	245	270	250	210	11
W12-12×2500	12	10	2550	245	300	270	220	11
W12-16×2500	16	13	2550	245	330	300	240	11
W12-20×2500	20	16	2550	245	360	330	250	15
W12-25×2500	25	20	2550	245	390	360	300	18,5
W12-30×2500	30	25	2550	245	430	390	330	22
W12-35×2500	35	28	2550	245	460	420	360	30
W12-40×2500	40	32	2550	245	510	460	390	37
W12-45×2500	45	36	2550	245	550	510	420	45
W12-4×3000	4	3,5	3100	245	210	190	170	5,5
W12-6×3000	6	5	3100	245	230	210	190	7,5
W12-8×3000	8	6,5	3100	245	270	250	210	11
W12-10×3000	10	8	3100	245	300	270	220	11
W12-12×3000	12	10	3100	245	330	300	240	11
W12-16×3000	16	13	3100	245	360	330	250	15
W12-20×3000	20	16	3100	245	390	360	300	18,5
W12-25×3000	25	20	3100	245	430	390	330	22
W12-30×3000	30	25	3100	245	460	420	360	30
W12-35×3000	35	28	3100	245	510	460	390	37
W12-40×3000	40	32	3100	245	550	510	420	45
W12-50×3000	50	40	3100	245	610	560	480	55
W12-60×3000	60	48	3100

Quatro rolo da chapa metálica do Cnc da máquina de rolamento da placa de 4 rolos completamente automático 1

Quatro rolo da chapa metálica do Cnc da máquina de rolamento da placa de 4 rolos completamente automático 2

Quatro rolo da chapa metálica do Cnc da máquina de rolamento da placa de 4 rolos completamente automático 3

Quatro rolo da chapa metálica do Cnc da máquina de rolamento da placa de 4 rolos completamente automático 4

Quatro rolo da chapa metálica do Cnc da máquina de rolamento da placa de 4 rolos completamente automático 5

Quatro rolo da chapa metálica do Cnc da máquina de rolamento da placa de 4 rolos completamente automático 6

Quatro rolo da chapa metálica do Cnc da máquina de rolamento da placa de 4 rolos completamente automático 7

Quatro rolo da chapa metálica do Cnc da máquina de rolamento da placa de 4 rolos completamente automático 8

Quatro rolo da chapa metálica do Cnc da máquina de rolamento da placa de 4 rolos completamente automático 9

Quatro rolo da chapa metálica do Cnc da máquina de rolamento da placa de 4 rolos completamente automático 10

Quatro rolo da chapa metálica do Cnc da máquina de rolamento da placa de 4 rolos completamente automático 11
