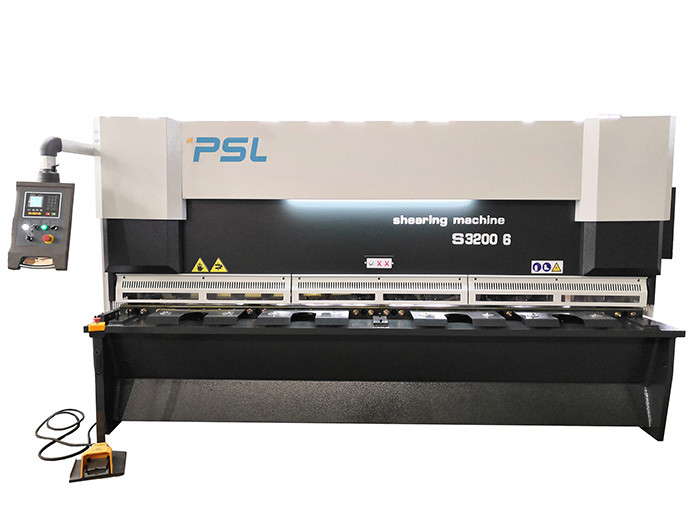

Máquina de corte hidráulica da chapa metálica da tesoura da guilhotina de NC/CNC grande com refrigeração do óleo
Características do controlador DAC 360T
Alojamento baseado painel
- Painel LCD brilhante
- Controle traseiro/dianteiro do calibre
- Retraia a função
- Ângulo de corte e controle da diferença
- Limitação do comprimento de curso
- Movimento manual de todos os machados
- Controle de força
- Medida da espessura da folha
- Retorno à função do remetente
- Segunda e terceira linha central servo (DAC-362T)
- Apoio da folha
Características principais e características,
1. Usando o método de análise do elemento finito do UG, o projeto auxiliar do CAD, o quadro adota a soldadura integral e o tratamento do esforço interno da eliminação da vibração e outros métodos para fazer a máquina-instrumento têm uma resistência mais alta da rigidez e da vibração.
O quadro da máquina da tesoura é estrutura soldada feita soldando o processo do aparatus e do alívio de tensão pelo tratamento de recozimento.
2. A tesoura hidráulica é uma máquina variável da ação do ancinho que seja produzida em uma variedade de comprimentos & capacidade de corte.
mover-se do feixe do Para trás-calibre é controlado pelo controlador de NC/CNC.
O ângulo de corte e o afastamento das lâminas de up/low podem ser controlados & operado pelo controlador de NC/CNC de acordo com a espessura das placas e o comprimento de corte diferentes.
3. sistema hidráulico:
Adopt integrou o sistema de controlo hidráulico, mais seguro e fácil para a manutenção.
O sistema em tandem da sincronização do cilindro do óleo é adotado, e a máquina é forçada uniformemente. Ajustando o volume do óleo do cilindro em tandem, o ângulo da tesoura pode ser ajustado mais convenientemente para encontrar as necessidades de cortar espessuras diferentes da placa.
Conexão de tubulação:
Toda a conexão de tubulação usando o EMB de GermanyBrand.
Siemens ou o motor de WN, as bombas de Allead e as válvulas de Rexroth são Ontário usado a tesoura.
O sistema hidráulico é o refrigerador refrigerando adicionado especial para a área quente (opcional)
4. o CNC motorizou o sistema traseiro do calibre. calibre traseiro longo de 1000 milímetros com 0,05 milímetros de precisão.
O afastamento traseiro do calibre é controlado por Estun E21s ou por Delem DAC-360T que asseguram uma precisão cortada mais alta.
Calibre da parte traseira da precisão alta com parafuso da bola e guider linear.
5. Adota o tipo profissional estrutura da porta do suporte de ferramenta. A tabela de apoio de transtorte universal da bola é adotada para reduzir a intensidade do trabalho do operador.
6. lâminas retangulares com os quatro de ponta para prolongar a vida ativa, ângulo de corte ajustável para reduzir a distorção da folha.
O suporte superior da lâmina tem a estrutura de inclinação interna para facilitar dentro a alimentação material e para aumentar igualmente a precisão da parte do trabalho
7. Esta linha de corte adota o controlador Estun E21s do NC ou o controlador Delem DAC360T ou Cybelec T8 do CNC para controlar e conduzir o calibre dianteiro/linha central de alimentação (comprimento de corte), o ângulo de corte, e as lâminas abre/afastamento
Conforto da tesoura do controlador DELEM DAC360T do CNC em suas pontas do dedo. Melhora o corte da qualidade eficaz e cortando.
8. O sistema hidráulico usa um bexiga-tipo acumulador como uma fonte de energia auxiliar, e absorve o impacto da pressão do sistema ao mesmo tempo, de modo que a máquina-instrumento corra lisamente e o ruído seja baixo.
Especificações da tesoura QC11K-16x6000,
| Especificação |
QC11K-16x6000 |
| Espessura de Máximo Corte |
16mm (aço suave)
8mm (de aço inoxidável)
|
| Largura de corte máxima |
6000mm |
| Cursos |
4-12 vezes/minuto |
| Curso de Backgauge |
10-1000mm |
| Ângulo da tesoura |
0.5-2.5Degree |
| Profundidade da garganta |
100mm |
| Altura da tabela de funcionamento |
900mm |
| Largura da tabela de funcionamento |
600mm |
| Poder principal do servo motor |
37kw |
| Dimensões: |
7000x2400x3600 |
| Peso líquido Appro. |
36Tons |
| Volt. |
380V, 50HZ
|
O padrão configura a tesoura da guilhotina,
| Modelo opcional |
Fabricante |
Observações |
| Sistema do CNC |
E21s
TP-07
P40T
DAC360
|
ESTUN
ELGO
DELEM
|
|
| Inversor |
Delta, INVT |
TW |
| Sistema hidráulico |
Válvulas de solenoide principais |
Rexroth
YUKEN
|
|
| Calibre traseiro |
Motor de C.A.
Servo motor (opcional)
Parafuso da bola + guider linear
|
PSL
Taiwan
|
|
| Bomba de óleo |
Bomba de óleo interna da engrenagem |
Ensolarado
|
|
| Poder principal |
Motor de C.A.
|
WN |
|
| Tabela de trabalho dianteira |
Pálete e cremalheira especiais da bola |
PSL |
|
| Segurança |
Cercas de aço dianteiras + proteção segura traseira do sensor (opcional) |
PSL |
|
| Afastamento da lâmina |
Manual
Motorizado
Funcionamento do controlador do NC
|
PSL |
|
| Componentes elétricos |
Relé de Schneider, contator |
Schneider |
|
| Interruptor de pé |
Interruptor vertical de Kacon |
Coreano |
|
| Garganta profunda |
150mm -500mm (opcional) |
PSL |
|
Parâmetros principais de corte da máquina da série de QC11K,
| Modelo |
Máximo.
Tkn.
|
Força de rendimento |
Máximo Comprimento |
Ângulo |
X.Stroke |
Poder |
L*W*H (milímetro) |
Peso |
| QC11K-6*2500 |
6mm |
≤450kN/cm |
2500mm |
0.5-2.5° |
750mm |
7.5kW |
3140*1740*2040 |
4800Kg |
| QC11K-6*3200 |
6mm |
≤450kN/cm |
3200mm |
0.5-2.5° |
750mm |
7.5KW |
3750*1770*2150 |
5800Kg |
| QC11K-6*4000 |
6mm |
≤450kN/cm |
4000mm |
0.5-2.5° |
750mm |
11KW |
4830*1840*2150 |
7500Kg |
| QC11K-6*5000 |
6mm |
≤450kN/cm |
5000mm |
0.5-2.5° |
750mm |
15KW |
5830*1840*2150 |
13000Kg |
| QC11K-6*6000 |
6mm |
≤450kN/cm |
6000mm |
0.5-3° |
750mm |
15KW |
6480*2100*2300 |
18000Kg |
| QC11K-8*2500 |
8mm |
≤450kN/cm |
2500mm |
0.5-2.5° |
750mm |
11KW |
3040*1700*1700 |
5500Kg |
| QC11K-8*3200 |
8mm |
≤450kN/cm |
3200mm |
0.5-2.5° |
750mm |
11KW |
3860*1700*1700 |
6200Kg |
| QC11K-8*4000 |
8mm |
≤450kN/cm |
4000mm |
0.5-2.5° |
750mm |
11KW |
4640*1700*1700 |
7900Kg |
| QC11K-8*5000 |
8mm |
≤450kN/cm |
5000mm |
0.5~3° |
750mm |
18.5KW |
5400*2400*2000 |
13500Kg |
| QC11K-8*6000 |
8mm |
≤450kN/cm |
6000mm |
0.5~3° |
750mm |
22KW |
6480*2100*2350 |
19000Kg |
| QC11K-8*8000 |
8mm |
≤450kN/cm |
8000mm |
0.5~3° |
750mm |
22KW |
8580*2130*2350 |
29500Kg |
| QC11K-10*2500 |
10mm |
≤450kN/cm |
2500mm |
0.5-2.5° |
950mm |
15KW |
3040*1800*1700 |
6500Kg |
| QC11K-10*3200 |
10mm |
≤450kN/cm |
3200mm |
0.5-2.5° |
950mm |
11KW |
3850*1830*1900 |
7500Kg |
| QC11K-10*4000 |
10mm |
≤450kN/cm |
4000mm |
0.5-2.5° |
950mm |
15KW |
4650*2100*2000 |
11000Kg |
| QC11K-10*5000 |
10mm |
≤450kN/cm |
5000mm |
0.5~2.5° |
950mm |
15KW |
5750*2100*2000 |
16000Kg |
| QC11K-10*6000 |
10mm |
≤450kN/cm |
6000mm |
0.5~2.5° |
950mm |
15KW |
6500*2100*2300 |
24000Kg |
| QC11K-10*8000 |
10mm |
≤450kN/cm |
8000mm |
0.5~2.5° |
950mm |
15KW |
6800*2100*2300 |
32000Kg |
| QC11K-13*2500 |
13mm |
≤450kN/cm |
2500mm |
0.5-2.5° |
1000mm |
15KW |
3285*1830*2390 |
7500Kg |
| QC11K-13*3200 |
13mm |
≤450kN/cm |
3200mm |
0.5-2.5° |
1000mm |
15KW |
3855*1830*2390 |
9500Kg |
| QC11K-13*4000 |
13mm |
≤450kN/cm |
4000mm |
0.5-2.5° |
1000mm |
18.5KW |
4850*1830*2390 |
12500Kg |
| QC11K-13*6000 |
13mm |
≤450kN/cm |
6000mm |
0.5~3° |
1000mm |
30KW |
6850*1930*2650 |
30000Kg |
| QC11K-13*8000 |
13mm |
≤450kN/cm |
8000mm |
0.5~3° |
1000mm |
30KW |
8950*2130*2850 |
46000Kg |
| QC11K-13*9000 |
13mm |
≤450kN/cm |
9000mm |
0.5~3° |
1000mm |
45KW |
9980*2130*2850 |
65000Kg |
| QC11K-13*10000 |
13mm |
≤450kN/cm |
10000mm |
0.5~3° |
1000mm |
45KW |
11050*2500*3100 |
85000Kg |
| QC11K-16*2500 |
16mm |
≤450kN/cm |
2500mm |
0.5~3° |
1000mm |
22KW |
3440*1940*2830 |
9500Kg |
| QC11K-16*3200 |
16mm |
≤450kN/cm |
3200mm |
0.5~3° |
1000mm |
22KW |
4010*1940*2830 |
11000Kg |
| QC11K-16*4000 |
16mm |
≤450kN/cm |
4000mm |
0.5~3° |
1000mm |
30KW |
5010*1980*2830 |
15500Kg |
| QC11K-16*5000 |
16mm |
≤450kN/cm |
5000mm |
0.5~3.0° |
1000mm |
30KW |
5900*2600*2830 |
25000Kg |
| QC11K-16*6000 |
16mm |
≤450kN/cm |
6000mm |
1~3.0° |
1000mm |
37KW |
7000*2400*3600 |
36000Kg |
| QC11K-16*8000 |
16mm |
≤450kN/cm |
8000mm |
1~3.0° |
1000mm |
45KW |
8900*2900*3430 |
75000Kg |
| QC11K-20*2500 |
20mm |
≤450kN/cm |
2500mm |
1~3° |
1000mm |
30KW |
3440*1980*2830 |
14000Kg |
| QC11K-20*3200 |
20mm |
≤450kN/cm |
3200mm |
1~3° |
1000mm |
30KW |
4010*1900*2830 |
17000Kg |
| QC11K-20*4000 |
20mm |
≤450kN/cm |
4000mm |
1~3.0° |
1000mm |
37KW |
4850*2600*2900 |
22000Kg |
| QC11K-20*6000 |
20mm |
≤450kN/cm |
6000mm |
1~3.0° |
1000mm |
55KW |
6700*3000*3000 |
54000Kg |
| QC11K-30*2500 |
30mm |
≤450kN/cm |
2500mm |
1~3.0° |
1000mm |
45KW |
3440*1900*2830 |
25000Kg |
| QC11K-30*3200 |
30mm |
≤450kN/cm |
3200mm |
1~3.0° |
1000mm |
45KW |
4200*1900*3000 |
34000Kg |
Observações: Este parâmetro é 2019 desgin baseado. Se os parâmetros não são atualizados a tempo, por favor compreenda e contacte connosco pelo bate-papo em linha ou pelo e-mail. OBRIGADO.
