Detalhes do produto:
Condições de Pagamento e Envio:
|
| Circunstância: | Novo | nome: | Máquina de dobra hidráulica da tubulação/tubo do CNC |
|---|---|---|---|
| Aplicação: | Tubulação circular que dobra-se, processamento quadrado do tubo | Categoria automática: | Automático, NC, sistema do CNC |
| Material da tubulação: | Aço carbono, tubo de aço inoxidável, de alumínio, tubo de cobre | Tipo de Belling: | “R” “U” “Z”, & da R-forma; belling reto |
| Componentes do núcleo: | Tela táctil + PSL, bomba, motor | Diâmetro da tubulação: | 16-50mm |
| Dobra de Maxmum: | Tubulação de aço carbono Ф50.8*2.0t; Tubo de aço inoxidável Ф44.5*2.0t | Moldes: | 2 pilhas, escada dobro, endurecem HRC60-63 |
| R máximo para dobrar-se: | 250mm | Ângulo máximo para dobrar-se: | 190° |
| Poder (W): | 7.5KW | Peso: | 2400kg |
| Dimensão (l*w*h): | 4.6M*0.85M*1.15M | Cor: | Bule, cinza preto, ou personalizado |
| Tensão: | 380V 50HZ 3Phase, personalizou | Garantia: | 12 meses |
| Realçar: | Máquina de dobra automática da tubulação do CNC,Máquina de dobra 76mm da tubulação do CNC,dobrador hidráulico do tubo do Cnc de 76mm |
||

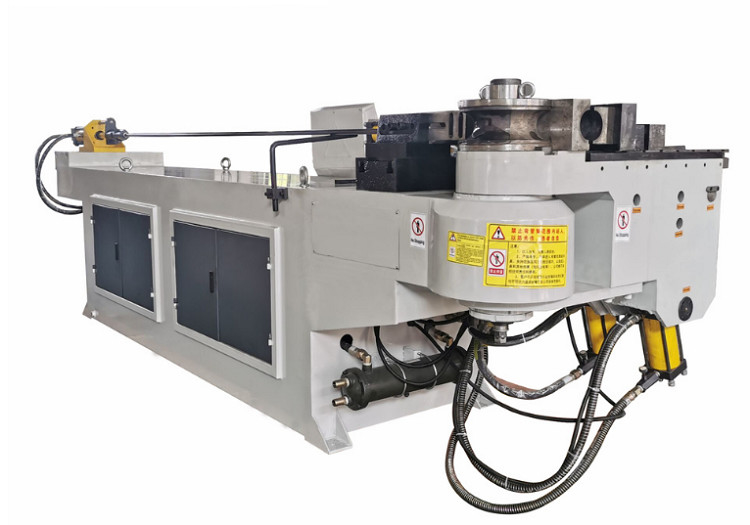

Quadrado pequeno em volta da máquina de dobra hidráulica automática da tubulação do CNC do tubo de aço inoxidável
Características mecânicas:
1. controle de computador automático econômico do CNC.
2. O eixo de alimentação e inclinação do eixo é conduzido pelo servo motor, com elevada precisão e boa estabilidade.
3. O eixo do cotovelo adota a pressão de óleo completa do controle digital, e o impulso auxiliar adota a pressão de óleo completa.
4. O sistema de controlo elétrico é equipado com um fã para a dissipação de calor automática. Caso necessário, você pode escolher um condicionador de ar do controle numérico assegurar a vida útil do sistema de controlo elétrico.
5. O bocal de aperto pode repetidamente entrar na área da interferência para executar a função de aperto.
6. assento do apoio com a anti placa do enrugamento.
7. Tem a função do núcleo adiantado programável com drawal.
8. Materiais apropriados: Tubo quadrado, tubo redondo e tubo retangular, tubulação de aço carbono, tubulação de aço inoxidável, tubulação de cobre, tubulação de alumínio e outro.
Parâmetros técnicos principais:
| Tipo da máquina | SB-50CNC-2A-2S |
| Dobra máxima R para a tubulação do carbono é: 1.5D |
Ф50.8*2.0t |
| Dobra máxima R para a tubulação de s.s é 1.5D |
Ф44.5*2.2t |
| Max Radius para dobrar-se | 250mm |
| Curso de alimentação máximo | 2400mm |
| Ângulo máximo para dobra |
190° |
| Processo de dobra para cada tubulação |
roups 16g |
| Velocidade de trabalho/velocidade de dobra | ° do máximo 40/S |
| Velocidade de gerencio da tubulação | ° do máximo 270/S |
| Velocidade de alimentação | 900mm/máximo S |
| Ângulo de dobra da precisão | ° ±0.15 |
| Precisão de gerencio do ângulo | ° ±0.1 |
| Comprimento de alimentação | ±0.1mm |
| Modo de entrada dos dados | valor de trabalho (Y.B.C) |
| Pressão de óleo | 14mpa |
| Servo motor do rotor | 400W |
| Servo motor de alimentação | 1KW |
| Motor principal poder |
7.5kw |
| Peso | 2400kg |
| Tamanho (milímetros) | 4600*850*1150 |
Amostras de dobra do tubo
