Centro fazendo à máquina de alumínio da extrusão de alumínio automática da máquina de corte do CNC

Centro fazendo à máquina de alumínio da máquina de alumínio automática ver de circular das placas

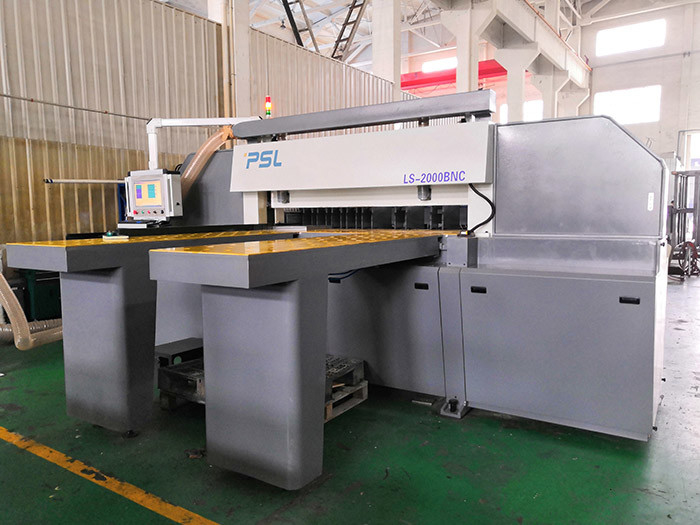

Nome da máquina: Máquina vendo de alumínio automática

Modelo: LS-2000BNC

▲União do pessoal do LS em nome dos modelos de máquina vendo de alumínio semiautomáticos da empresa. Representante

▲2000 tamanhos de alumínio das serras,

▲BNC em nome de automático.

Este dispositivo é aplicável ao alumínio da folha de corte, ao cobre, e aos painéis compostos.



Parâmetros técnicos principais



Especs. /model		LS-2000BNC
Efficary	Comprimento de corte	3800mm
	Largura de corte	2000mm
	Altura de corte máxima	200mm
	Altura máxima da lâmina	220mm
Lâmina de serra	O cano principal viu o motor	18.5KW
	Diâmetro principal da lâmina	Ø550mm
	O cano principal viu o diâmetro do núcleo do eixo.	Ø 38mm
	Velocidade do eixo	4000 r/min
Assento da serra	Motor de viagem do inversor	1.5KW
	Velocidade dianteira	Máximo 9 m/min
	Velocidade inversa	Máximo 17 m/min
	Auto servo motor de alimentação	C.A. 3KW
	Pressão de ar	≥5.0 kg/cm2
	Altura da tabela	1050 milímetros
	Dimensões totais	4300×7500×1770
	Tensão	380V/50Hz





Características mecânicas:



▲Tela da operação do toque:



    1. tipo do toque tela de uma operação de 10 polegadas.



    2. os grupos múltiplos de bancadas podem estabelecer-se ao mesmo tempo para facilitar comutar durante ver.



   3. função de entrada da bota.



   4. função da auto-detecção da falha.





Base de aperto e de alimentação da placa do Al.:



1.  Os trilhos da cama em ambos os lados da base de alimentação da braçadeira são compostos de vigas de aço soldadas. Os trilhos de guia cromo-chapeados duros em um lado e os trilhos de guia planos no outro lado são combinados com as engrenagens e as movimentações da fileira da engrenagem, e a régua magnética é combinada com o redutor e o servo motor diário de dois quilowatts para o posicionamento de condução preciso e rápido. A velocidade máxima é 6 m/min.





▲Estrutura comprimida do feixe:



1. adote a estrutura integral do feixe da pressão, cremalheira de engrenagem e a colocação do cilindro, conduz uniformemente o feixe da pressão para aumentar e comprimir o material de folha. A pressão é distribuída uniformemente em ambos os lados da linha de corte do centro. Quando a tira de borracha é instalada na parte inferior do feixe da pressão para evitar pressionar, a superfície do objeto do trabalho está pressionada para assegurar a qualidade de corte precisa.





Assento da serra:



1. o projeto slideway linear paralelo pode eficazmente reduzir a inércia movente do assento da serra, melhorar o desempenho liso do assento gigante, e eficazmente reduzir o balanço do movimento para conseguir a melhor linha de corte precisão.



2.  O motor principal da serra é 20HP (18,5 quilowatts). Seu curso enorme adota (1,5 quilowatts) o motor da conversão de frequência 2HP para conduzir com redutor e os dentes de engrenagem da precisão enfileiram. O cano principal viu fósforos para cima e para baixo a ação do cilindro do óleo, assim que ver é mais poderoso, evitando o fenômeno do bloqueio e do esmagamento causado pela transmissão tradicional da corrente.



3. a lâmina de serra que corta o lugar pode automaticamente encontrar a posição de aumentação do corte de acordo com a largura do programa que edita ajustes para começar cortar.



4.  Uma poeira tubular quadrada que recolhe a calha é arranjada sob o assento da serra, e dois lados do filme para cobrir-se e estendê-lo à parte final do corte para assegurar-se de que a poeira que recolhe a calha consiga a poeira a mais alta que recolhe o efeito.



5.  A velocidade de corte máxima do curso do sawblade é 6 m/min e 7 m/min. A velocidade de corte pode ser ajustada pelo botão do painel de acordo com a altura do workpiece de corte, e a velocidade de corte pode ser mudada no tempo real. Os usuários podem ajustar suas necessidades da preferência de acordo com a natureza dos objetos de corte.





▲Bancada principal:



A tabela de trabalho principal é igualmente uma tabela de flutuação. Os grânulos de cobre do flutuador do ar são arranjados cromo duro no painel chapeado. Sob a condição da durabilidade aumentada, a eficiência de trabalho da chapa metálica superior do trabalhador é melhorada igualmente.





▲Braçadeiras:



   1. configuração padrão do número de braçadeiras do trabalho: 8 PCes das braçadeiras.



   2.  Cada braçadeira é equipada com um cilindro para puxar a folha do workpiece em uma maneira da alavanca, de modo que quando puxa o workpiece, possa se assegurar de que           o material de funcionamento aperta a folha.



▲folha da Poeira-prova



A folha dustproof segmental adota a folha plástica transparente, que pode eficazmente conter a ejeção da poeira e conseguir a função da proteção da segurança.



▲Configuração da caixa de controle eletrônico:



    1.  Todas as peças eletrônicas são compradas da fábrica original de Taiwan.



    2.  O motorista do servo motor e do servo é delta.



    3.  O conversor de frequência é Taiwan Yingweiteng.



    4. as peças eletrônicas não precisam o sistema de refrigeração de todo. Para a divulgação das peças eletrônicas, podem ser comprados e substituído com



        mercado sem preocupar-se sobre a invasão da poeira, contanto que forem limpados e mantidos regularmente.



▲Fonte de alimentação:



    1.  A fonte de alimentação é fonte trifásica industrial com uma tensão de 380V/50HZ.



▲Alimentação forçada de ar:



    Use a pressão de ar 5-6 kg/cm





▲Coleção de poeira:



   1.  O fornecedor fornece o sistema da remoção da microplaqueta do raspador, que é instalado no lugar synchronously com a máquina vendo para assegurar a função da remoção da microplaqueta.





▲Equipamento padrão:



    1.  Uma lâmina de serra principal: o carboneto viu a lâmina (especial para a placa de alumínio).



    2. braçadeiras do trabalho: 8pcs.



    3. tabela de alimentação de flutuação: 1800mm x 600mm x 2 grupos.



    4.  A caixa de ferramentas contém um grupo de ferramentas.



    5.  A correia do motor principal da serra é arranjada na máquina.
