Detalhes do produto:
Condições de Pagamento e Envio:
|
| CIRCUNSTÂNCIA: | Novo | nome: | Conduza/máquina dobra do tubo |
|---|---|---|---|
| APLICAÇÃO: | Tubulação circular que dobra-se, processamento quadrado do tubo | Categoria automática: | Automático, NC, sistema do CNC |
| Material da tubulação: | aço carbono, de aço inoxidável | Tipo de Belling: | “R” “U” “Z”, & da R-forma; belling reto |
| Diâmetro da tubulação: | 16-75mm | Moldes: | A única pilha, escada dobro, endurece HRC60-63 |
| R máximo para dobrar-se: | 250mm | Poder (w): | 7.5KW |
| Peso: | 2200kg | Dimensão (l*w*h): | 4.2M*0.85M*1.1M |
| Cor: | Bule, cinza preto, ou personalizado | Tensão: | 380V 50HZ 3Phase (personalizado) |
| Garantia: | 12 meses | ||
| Realçar: | máquina de dobra PSL da tubulação de 3 linhas centrais,máquina de dobra PSL da tubulação de 2 polegadas,máquina de dobra PSL da tubulação do cnc |
||

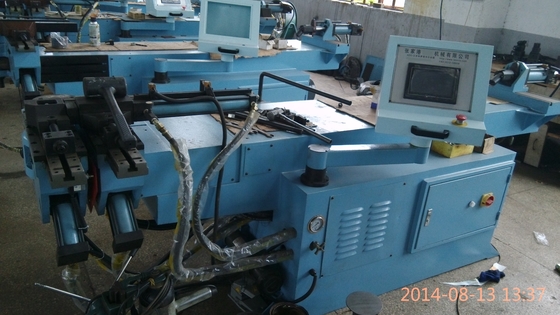

Máquina de dobra hidráulica da tubulação da único-cabeça do elevado desempenho do NC
Funções:
A máquina de dobra hidráulica da tubulação da único-cabeça do elevado desempenho do NC, o controle do NC, o programa dos multi-grupos e os multi-ângulos ajustando-se, fazem sua operação fácil e conveniente, amplamente utilizado na tubulação de explosão, mobília de aço. equipamento de plumbing.bath e o outro processamento das tubulações do metal.
1) O tela táctil +PLC NC que controla, operação de máquina é fácil.
2) Aperto hidráulico a ação direta.
3) A relação de operador fácil e os dados fáceis entraram por inglês.
4) Automaticamente o ângulo de fechamento e a precisão de dobra são altos.
5) A mudança do ângulo é controlada pelo codificador.
6) O interruptor de pé com múltiplo-função: o começo, a parada de emergência e o recomeço automáticos, a segurança são altos.
7) Materiais apropriados: Tubulação de aço, tubulação de aço inoxidável, tubulação de cobre, tubulação de alumínio, ferro e outro.
Parâmetros técnicos principais:
| Tipo da máquina | SB-75NC |
| Dobra máxima R para a tubulação do carbono é: 1.5D |
Ф76.2*2.0t |
| Dobra máxima R para a tubulação de s.s é 1.5D |
Ф69.9*2.5t |
| R máximo para dobrar-se | 250mm |
| Ângulo máximo para dobra |
185° |
| Processo de dobra para cada tubulação |
9 |
| Pressão de óleo | 14mpa |
| Motor elétrico poder |
7.5kw |
| Peso | 2200kg |
| Tamanho (milímetros) | 4200*850*1100 |
| Componentes principais | |||||
| NÃO. | NOME | Modelo | COMPAYNY | ||
| 1 | Tela táctil | F6070H | WINVIEW Taiwan | ||
| 2 | Grupo do módulo | RS-232 | EASYVIEW Taiwan | ||
| 3 | Fonte de alimentação | S-100-24 | Taiwan | ||
| 4 | PLC | VIGOR Taiwan | |||
| 5 | Codificador | 1200RPM/24VDC | NEMICON Japão | ||
| 6 | Interruptor magnético | CN-16 | Taian Taiwan | ||
| 7 | Motor | 10HP | WuXi | ||
| 8 | Válvula de solenoide | Yuken Taiwan | |
| 9 | Válvula de parada | ACHUNG/HIVSHUN TW | |
| 10 | válvula do hrottle | ACHUNG/HIVSHUN TW | |
| 11 | Depósito de gasolina | ||
| 12 | Bomba de óleo | 17CC | Taian Taiwan |
| 13 | Tubulação de óleo | Taiwan |
Amostras de dobra do tubo
