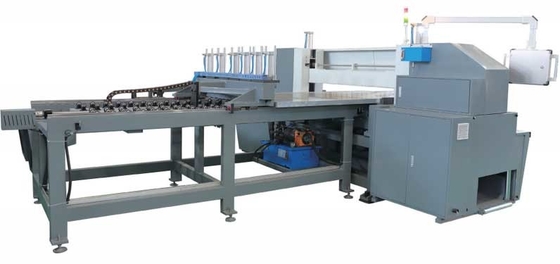

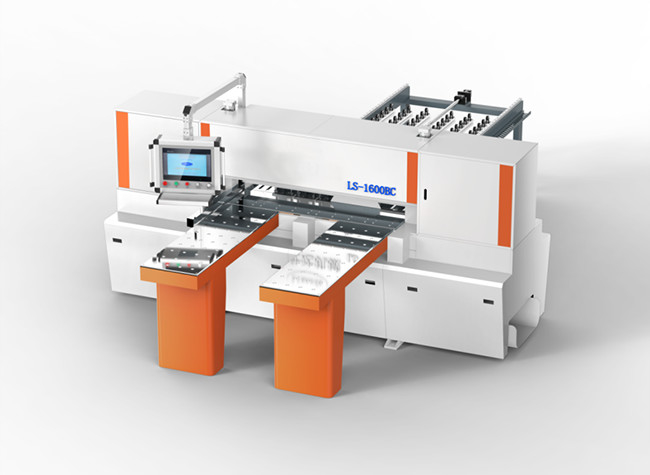

Placa de painéis circular de alumínio da máquina de corte da serra do Cnc do metal automático

Corte criativo da placa dos auto painéis de alumínio de alumínio da máquina ver de circular do CNC das placas







Características mecânicas:



▲Tela da operação do toque:



    1. tipo do toque tela de uma operação de 10 polegadas.



    2. os grupos múltiplos de bancadas podem estabelecer-se ao mesmo tempo para facilitar comutar durante ver.



   3. função de entrada da bota.



   4. função da auto-detecção da falha.





Base de aperto e de alimentação da placa do Al.:



1.  Os trilhos da cama em ambos os lados da base de alimentação da braçadeira são compostos de vigas de aço soldadas. Os trilhos de guia cromo-chapeados duros em um lado e os trilhos de guia planos no outro lado são combinados com as engrenagens e as movimentações da fileira da engrenagem, e a régua magnética é combinada com o redutor e o servo motor diário de dois quilowatts para o posicionamento de condução preciso e rápido. A velocidade máxima é 6 m/min.





Estrutura comprimida do feixe:



1. adote a estrutura integral do feixe da pressão, cremalheira de engrenagem e a colocação do cilindro, conduz uniformemente o feixe da pressão para aumentar e comprimir o material de folha. A pressão é distribuída uniformemente em ambos os lados da linha de corte do centro. Quando a tira de borracha é instalada na parte inferior do feixe da pressão para evitar pressionar, a superfície do objeto do trabalho está pressionada para assegurar a qualidade de corte precisa.





Assento da serra:



1. o projeto slideway linear paralelo pode eficazmente reduzir a inércia movente do assento da serra, melhorar o desempenho liso do assento gigante, e eficazmente reduzir o balanço do movimento para conseguir a melhor linha de corte precisão.



2.  O motor principal da serra é 15HP (11 quilowatts). Seu curso enorme adota (1,5 quilowatts) o motor da conversão de frequência 2HP para conduzir com redutor e os dentes de engrenagem da precisão enfileiram. O cano principal viu fósforos para cima e para baixo a ação do cilindro do óleo, assim que ver é mais poderoso, evitando o fenômeno do bloqueio e do esmagamento causado pela transmissão tradicional da corrente.







Bancada principal:



A tabela de trabalho principal é igualmente uma tabela de flutuação. Os grânulos de cobre do flutuador do ar são arranjados cromo duro no painel chapeado. Sob a condição da durabilidade aumentada, a eficiência de trabalho da chapa metálica superior do trabalhador é melhorada igualmente.





Braçadeiras:



   1. configuração padrão do número de braçadeiras do trabalho: 4 PCes das braçadeiras.



   2.  Cada braçadeira é equipada com um cilindro para puxar a folha do workpiece em uma maneira da alavanca, de modo que quando puxa o workpiece, possa se assegurar de que           o material de funcionamento aperta a folha.





folha da Poeira-prova



A folha dustproof segmental adota a folha plástica transparente, que pode eficazmente conter a ejeção da poeira e conseguir a função da proteção da segurança.





Configuração da caixa de controle eletrônico:



    1.  Todas as peças eletrônicas são compradas da fábrica original de Taiwan.



    2.  O motorista do servo motor e do servo é delta.



    3.  O conversor de frequência é Taiwan Yingweiteng.





Fonte de alimentação:



    1.  A fonte de alimentação é fonte trifásica industrial com uma tensão de 380V/50HZ.



Alimentação forçada de ar:



    Use a pressão de ar 5-6 kg/cm





Coleção de poeira:





Equipamento padrão:



    1.  Uma lâmina de serra principal: o carboneto viu a lâmina (especial para a placa de alumínio).



    2. braçadeiras do trabalho: 4pcs.



    3. tabela de alimentação de flutuação: grupos 1000mm x 600mm x 1.



    4.  A caixa de ferramentas contém um grupo de ferramentas.



    5.  A correia do motor principal da serra é arranjada na máquina.





Parâmetros técnicos principais



Especs. /model		LS-1000BNC
Efficary	Comprimento de corte	1800mm
	Largura de corte	1000mm
	Altura de corte máxima	150mm
	Altura máxima da lâmina	160mm
Lâmina de serra	O cano principal viu o motor	11KW
	Diâmetro principal da lâmina	Ø510mm
	O cano principal viu o diâmetro do núcleo do eixo.	Ø 38mm
	Velocidade do eixo	4000 r/min
Assento da serra	Motor de viagem do inversor	1.5KW
	Velocidade dianteira	Máximo 9 m/min
	Velocidade inversa	Máximo 17 m/min
	Auto servo motor de alimentação	C.A. 1.5KW
	Pressão de ar	≥5.0 kg/cm2
	Altura da tabela	950 milímetros
	Dimensões totais	2800×3550×1680
	Tensão	380V/50Hz
