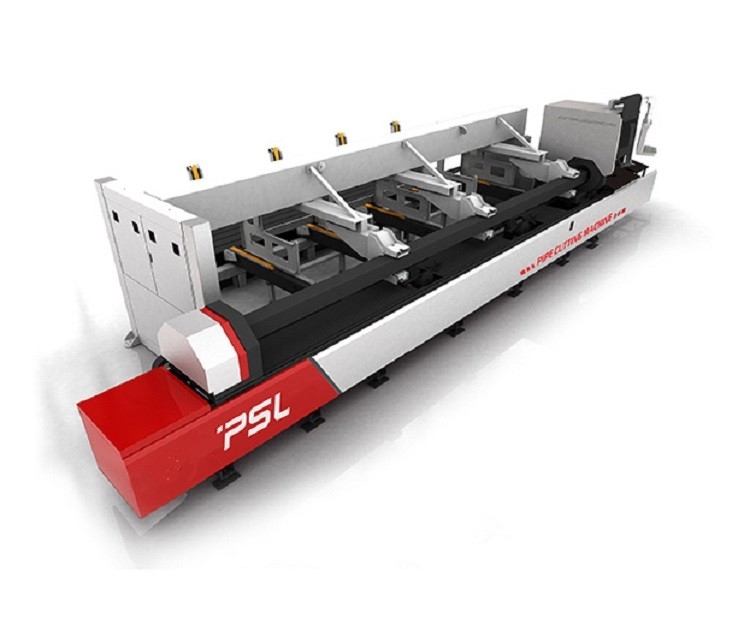

máquina de corte do laser do Cnc do perfil do tubo de 2000w 3000w para o metal de madeira

Máquina de corte do laser da fibra do CNC do tubo/tubulação do metal do perfil com o manipulador de carregamento automático





Descrição da máquina de corte do laser do tubo,



A máquina de corte do laser do tubo integra a tecnologia ótica, mecânica e elétrica em uma máquina, que adota a tecnologia laser, a tecnologia do controle de computador e o sistema de energia de capacidade elevada do laser do CNC.



Esta máquina de corte do laser do tubo é capaz de processar todos os tipos do metal do tubo/tubulação com alta velocidade e eficiência. O tamanho máximo das tubulações que podem cortar é as tubulações redondas Ф220mm, tubulações quadradas 160mmx160mm, com a espessura 12-14mm, o comprimento 6000mm -9000mm. Os produtos terão a borda lisa com revestimento de superfície de alta qualidade, largura pequena do kerf e pouco efeito de calor. A máquina é especialmente apropriada para cortar as tubulações do metal.





Parte das funções e das características,

• Corpo de máquina alto da rigidez, a vida da máquina longa.

• Braçadeira giratória pneumática total, um centrar-se chave, velocidade alta da braçadeira.

• O sistema de apoio variável do diâmetro, pode realizar para ajudar à carga e o apoio, pode aumentar o corte da precisão.

• Compensação do offset do tempo real, braçadeira de tubulação conveniente, precisão alta do corte do perfurador da tubulação.

• Software de controle de corte de canto, corte de canto de alta qualidade.

• O software opcional do ninho 3D, pode cortar o ferro de ferro e de canal de ângulo e as outras tubulações.

• A função de teste opcional do grânulo da solda, solda para irradiar todo o ângulo para evitar cortar.





Composição do cortador do laser do tubo,



1)  Fonte de laser: Fonte de laser IPG/Raycus da fibra 3000W



2)  Cabeça de corte Fibra-ótica do laser de Raytools/WSX/Precitec (auto cabeça do laser do foco)

A cabeça de corte do laser adota a tecnologia alemão, equipada com o conector de saída da fibra de QBH, a lente ótica especial, o foco exato selado que ajustam o método, e o transdutor rápido da capacidade com diferença mínima 0.2mm do corte, que poderia aumentar o corte da velocidade e reduzir o consumo do gás.





3) Máquina-instrumento

A máquina adota a estrutura do pórtico, feixe e a cama está em um único processo com elevada precisão, boa rigidez, operação lisa.



Base da máquina: A base usa o tubo e a estrutura soldados de alta qualidade do quadro, através da soldadura profissional, tratamento de envelhecimento secundário, grande máquina de trituração precisa do pórtico, precisão que fazem à máquina, estes projetos e métodos de processamento para assegurar a resistência de choque excelente, rigidez alta e estabilidade da máquina.



Sistema de Deslagging: O coletor anulando é arranjado na parte mais inferior da cama, que pode remover o desperdício e recolher as peças pequenas durante o corte.



Sistema da remoção de poeira: A plataforma de trabalho usa o projeto da coleção de poeira para remover o gás da poeira e de exaustão.



4) Sistema de transmissão

O cortador do laser adota a estrutura de condução dobro do pórtico e a cama de umedecimento alta da máquina-instrumento, importou o sistema de servo da C.A. e o sistema do motorista, a transmissão importada da engrenagem e da cremalheira, trilha linear do guia para guiar, para assegurar a alta velocidade, a elevada precisão e a confiança alta da máquina.



5)  Sistema de controlo

O sistema do corte do laser da fibra inclui o processo do corte do laser, a função conservada em estoque normal da disposição e o controle do processo do laser. Tem principalmente o processo do desenho, parâmetros que ajustam-se, processo definido pelo utilizador do corte edita, a disposição, o planeamento da rota, a simulação e o controle conservados em estoque do corte. O poder de corte podia ser ajustado com a velocidade de corte. O indivíduo para puxar dentro e retirar a velocidade poderia ser ajustado. Igualmente tem a biblioteca material do processo, que poderia salvar todos os parâmetros de processo para o mesmo material.



6)  Sistema pneumático automático da braçadeira

■A caixa de controle handheld sem fio, aperta para agarrar umas fraco e braçadeira chaves.

■Dois rolos dos bancos, força bem-mais distribuída da braçadeira, com precisão mais alta quando tubulação pequena do corte.

■A grande e a estável a força guardando pneumática da braçadeira, tubulação não afrouxa e não desliza.

■a braçadeira pneumática total de 220mm, braçadeira pneumática total, não precisa de mudar as garras, fáceis de operar.

■Braçadeira dobro centrar-se automático, braçadeira da velocidade rápida para o retângulo e tubulações ovais. A tubulação anormal da forma precisa garras especiais da braçadeira.



7)  Circuito de sinalização claro vermelho

A luz vermelha coaxial é usada como o indicador para fazê-lo simples ajustar o sistema ótico e mais exato para postular o ponto de trabalho.



8) Sistema de refrigeração

O sistema de refrigeração da água é equipado e a temperatura poderia ser indicada. O sistema de refrigeração da água começaria trabalhar automaticamente quando a temperatura é mais alta do que o valor pré-ajustado e para de trabalhar automaticamente quando a temperatura está abaixo do valor pré-ajustado.



9) Exaustor

O ventilador centrífugo remove a poeira para manter um bom ambiente de trabalho e para reduzir o dano à segurança e ao equipamento dos pessoais.



10) Braçadeira giratória

A braçadeira giratória pode a tubulação Ф20mm-Ф220mm do círculo da posse máxima, tubulações quadradas 20mmx20mm- 160mmx160mm, com espessura 12mm, o comprimento 6000mm. O dispositivo de apoio material pode ser mantido estável por muito tempo para trabalhar.







Parâmetros principais da tecnologia,



Nome da máquina		Máquina de corte do tubo do laser da fibra do CNC
Modelo		CF6000220AL-3000W
poder do laser		2000w
fonte de laser		MAX/RAYCUS/IPG
Comprimento de onda do laser		1070nm
Espessura de parede do tubo de Maxim Cutting	aço carbono (O2)	12mm-14mm
	de aço inoxidável (N2)	6mm-8mm
	Folha de alumínio	5mm-6mm
	Folha de bronze	3mm

Material em excesso mínimo	150mm
Tubulação que aperta o modo	automático
Modo de alimentação da tubulação	automático
Modo do Trusteeship	automático
Material apropriado da tubulação	Tubo redondo Tubo quadrado Tubo retangular
Cortando a escala da tubulação redonda	D20mm - D220mm
Cortando a escala da tubulação quadrada	20x20mm - 160x160mm
Máxima que corta a velocidade	100m/min (de acordo com materiais)
Aceleração máxima	1.0G
formatos gráficos apoiados	CAD, software de CorelDraw, DXF/DWG/PLT
Viagem da linha central x	0-6000mm
Viagem da linha central de Y	0-450mm

Viagem da linha central de Z	200mm
a precisão de reposiciona	±0.03mm/m
precisão da linha central da posição X/Y	±0.05mm/m
poder da máquina	350V-420V/50Hz
Peso da máquina	5500kg
Dimensões	9800x1400x2400mm
