Detalhes do produto:
Condições de Pagamento e Envio:
|
| CIRCUNSTÂNCIA: | Novo | nome: | Máquina de rolamento hidráulica do CNC da placa longa |
|---|---|---|---|
| Tipo da máquina: | Máquina de rolamento longa da placa, W11NC-8x8000 | Tipo: | W11NC-8x8000 |
| Matéria prima: | Rolamento da folha/placa, placa de metal de aço /Profile | APLICAÇÃO: | A chapa metálica grossa, SS chapeia a dobra, rolamento da placa de aço carbono, fazendo o tubo de ól |
| Material/metal processado: | Aço carbono, SS, aço de liga | Automatização: | Automático, manual |
| Método de controle: | CNC automático, ELETRO-HIDRÁULICO | Systme do controle: | Controle do PLC de Omron ou de Siemens, tela táctil |
| Função de rolamento: | com a Pre-dobra/que rola, rolamento simétrico | Espessura de dobra de Máximo Central: | placa de aço carbono de 8mm, |
| Espessura dedobra máxima: | placa de aço carbono de 6mm, | comprimento de rolamento: | 0-8000mm |
| Fileiras do rolo alternativo: | Apoio hidráulico | Sistema hidráulico: | Yuken, grupo das válvulas de Rexroth |
| Motor principal: | 15KW | Peso: | 35000kg |
| Dimensões: | 11500x2360x2200mm | Tensão: | 220V/380V/415V/440V/customized |
| Cor: | O OEM verde, personalizou | O serviço pós-venda forneceu: | Coordenadores disponíveis para prestar serviços de manutenção no ultramar à maquinaria, suporte labo |
| Garantia: | 1 ano | ||
| Realçar: | máquinas de rolamento manuais PSL da placa,rolos hidráulicos PSL da placa de aço,placa que dobra as máquinas hidráulicas PSL |
||

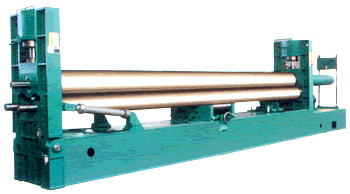

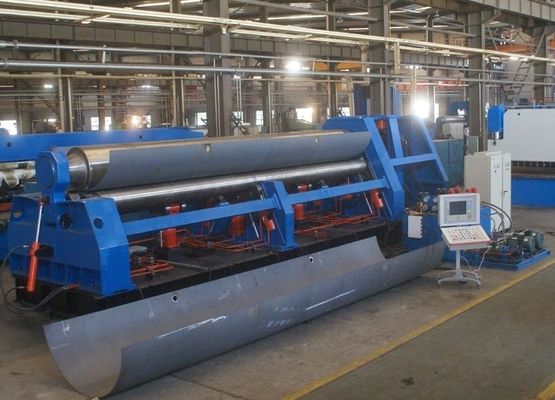

Tanque de óleo de fabricação hidráulico da máquina de rolamento da placa do CNC
Os rolos superiores da máquina podem ser movidos verticalmente e horizontalmente.
O levantamento vertical é a transmissão hidráulica. Os atos do cilindro na haste de pistão para obter o movimento horizontal.
O torque é transmitido através da caixa da haste da turbina, do rolo de turbina, e do mecanismo da porca do parafuso para conduzir o movimento horizontal do rolo superior,
O rolo mais baixo gerencie somente para fornecer o torque para a máquina de dobra hidráulica, o rolo mais baixo é equipado com um rolo mais inativo ajustável.
O rolo superior está na forma de um cilindro, que melhore a retidão do produto. É apropriado para o rolamento dos tanques de várias formas de seção transversal dos reboques.
- Compensação automática da deflexão:
Quando o dobrador de rolo hidráulico está funcionando, a deformação do rolo mais baixo e do feixe pode ser detectada pelo sensor do deslocamento do laser no quadro de referência e ser alimentada de volta ao sistema de controlo eletrônico. Os controles de sistema de controlo eletrônicos o dispositivo da compensação entre o feixe e o rolo do trabalho. Compensação em linha para a deformação do rolo do trabalho, de modo que o workpiece detido possa conseguir a retidão perfeita na escala completo.
- Sistema antivibração do rolo superior:
Desde que a superfície do rolo do trabalho desta máquina de dobra hidráulica é 12m-22m longo, deformará devido à insuficientes rigidez e salto e vibrará durante a elevação e a queda rápidas. A fim resolver o problema da vibração superior do rolo, nós projetamos um sistema antivibração do rolo superior original.
- Projeto do consumo da eficiência elevada e de baixa energia:
A fim reduzir o consumo de energia, o quadro porta-dado forma do equipamento é usado como um componente forçado, e um depósito de gasolina integrado é projetado na parte superior do cilindro do óleo do quadro. Uma outra vantagem de colocar o depósito de gasolina na parte superior do cilindro é que pode confiar no peso do feixe transversal e do rolo superior a deixar cair para abrir a válvula de enchimento para conseguir o enchimento rápido. A velocidade descendente alcança 3000mm/min, que melhora eficazmente a eficiência do equipamento e reduz o consumo de energia do sistema hidráulico.
- Uma máquina com funções múltiplas:
os dois mais baixos rolos do equipamento da fabricação de metal são conectados diretamente com o sistema de movimentação, e o rolo mais baixo pode ser conduzido para rolar continuamente a placa de aço em um arco, no cone, ou em outras superfícies curvadas internas: o sulco da casca pode ser dobrado após o equipamento com um molde. Placa dada forma e placa IV-dada forma ou nivelamento da placa de aço.
1. Verifique se a máquina de dobra da placa de aço e os parafusos de conexão sejam fracos e normais.
2. Ao operar-se, pegare os materiais de queda na junção da fornalha da máquina de dobra do três-rolo a tempo.
3. Verifique se o dobrador de rolo hidráulico para o tanque esteja fora de pista e se a conexão comum é intacto. Ajuste e repare a tempo.
4. O fogo não foi extinguido completamente na noite, assim que alguém precisa de estar no dever para impedir que o fogo queime e danifique o equipamento.
5. Os mecânicos devem adicionar a manteiga e o óleo a cada componente a tempo, para verificar se a máquina de dobra hidráulica para o tanque tenha o movimento anormal no tempo, negócio com ele a tempo, verifica se cada componente falte a tempo, e para compensar por todos os desaparecidos.
As vantagens da máquina de rolamento da placa para o tanque,
O rolo adota o rolo contínuo de grande resistência e da longa vida de carregamento com vida útil longa e deformação pequena.
A engrenagem de transmissão é feita do alto-carbono forjado de aço com dureza alta e resistência de desgaste forte.
A máquina de dobra hidráulica do todo adota a soldadura integral da placa de aço, que é grossa e bonita, e tem a boa estabilidade.
Sobrecarregue a proteção, três grupos de saída digital, indique visualmente a posição do rolo do trabalho.
A operação simples, console móvel independente, única pessoa pode trabalhar independentemente, eficiência elevada.
Especificações técnicas principais,
| Modelo | espessura de rolamento (milímetros) |
Largura da placa (milímetro) |
Diâmetro do rolo superior (milímetros) | Poder do motor principal (quilowatts) |
| W11NC-5×7000 | 5 | 7000 | 440 | 11 |
| W11NC-6×9500 | 6 | 9500 | 500 | 15 |
| W11NC-8×6000 | 8 | 6000 | 420 | 15 |
| W11NC-8×7000 | 8 | 7000 | 450 | 15 |
| W11NC-8×8000 | 8 | 8000 | 470 | 15 |
| W11NC-8×9500 | 8 | 9500 | 510 | 15 |
| W11NC-10×6000 | 10 | 6000 | 440 | 15 |
| W11NC-10×9000 | 10 | 9000 | 470 | 15 |
| W11NC-12×6000 | 12 | 6000 | 460 | 15 |
| W11NC-12×9000 | 12 | 9000 | 530 | 22 |
| W11NC-16×6000 | 16 | 6000 | 500 | 22 |
