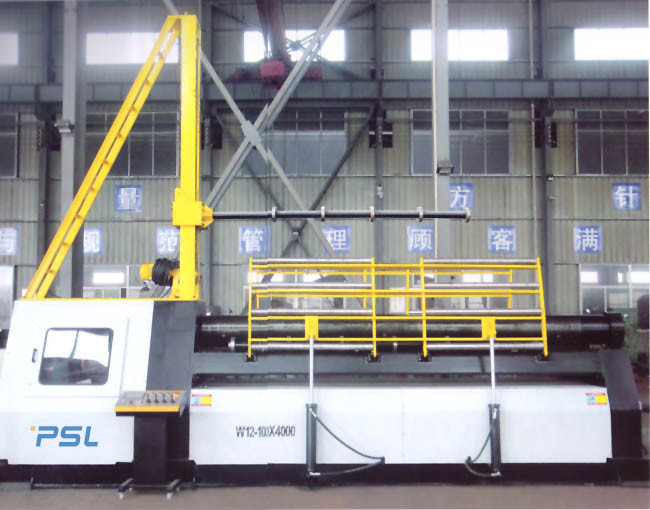

Máquina hidráulica do rolo da placa do Cnc da máquina de dobra da placa de 4 rolos elétrica

Máquina hidráulica do rolo da placa do Cnc da máquina de dobra da placa de 4 rolos elétrica

Hydraulic 4 Roll Plate Bending Machine Cnc Plate Roller Machine Electric
Hydraulic 4 Roll Plate Bending Machine Cnc Plate Roller Machine Electric
video play

Imagem Grande :  Máquina hidráulica do rolo da placa do Cnc da máquina de dobra da placa de 4 rolos elétrica

Detalhes do produto:
Lugar de origem: China
Marca: PSL
Número do modelo: W12-12x4000
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1set
Preço: Negotiable
Detalhes da embalagem: Despido no recipiente, transporte do mar
Tempo de entrega: 45-60 dias
Termos de pagamento: L/C, T/T, Western Union
Habilidade da fonte: 20-30 grupos pelo mês
Descrição de produto detalhada
nome: máquina de rolamento hidráulica da placa do CNC 4-rolls Tipo da máquina: máquina de rolamento 4-rolls, W12-12x4000
Circunstância: novo Aplicação: A chapa metálica fina e larga, SS chapeia a dobra, rolamento da placa de aço carbono, fazendo o tubo
O material/metal processou: Aço carbono, SS, aço de liga Matéria prima: Rolamento da folha/placa, placa de metal de aço /Profile
Automatização: Automático, manual Systme do controle: Controle do PLC de Omron ou de Siemens, exposição do toque
Método de controle: Automático completo do CNC, ELETRO-HIDRÁULICO Função de rolamento: com a Pre-dobra/que rola, rolamento assimétrico
Espessura de dobra de Máximo Central: placa de aço carbono de 12mm, placa de 10mm SS Espessura dedobra máxima: placa de aço carbono de 10mm, placa de 8mm SS
comprimento de rolamento: 0-4000mm Sistema hidráulico: Grupo das válvulas de Yuken
Fileiras do rolo alternativo: Elevador hidráulico/para baixo Motor principal: 15kw
Peso: 13600kg Dimensões: 7600x1760x2100mm
Tensão: 220V/380V/415V/440V/ 50HZ/60ZH, personalizado Cor: O OEM verde, personalizou
O serviço pós-venda forneceu: Coordenadores disponíveis para prestar serviços de manutenção no ultramar à maquinaria, suporte labo Garantia: 1 ano
Realçar:

rolo da placa do rolo do cnc 4

,

máquina de dobra hidráulica da placa de 4 rolos

,

máquina de rolamento de 4 rolos

máquina de rolamento hidráulica da folha de metal da máquina de dobra da placa da máquina de rolamento da placa do CNC 4-rollers





Característica principal:


A máquina de dobra da placa do quatro-rolo do CNC tem a função de pre-dobrar a extremidade da folha. A máquina tem quatro rolos do trabalho. Os rolos do trabalho são um dos componentes os mais importantes da máquina de dobra da placa de 4 rolos. A qualidade e o desempenho do rolo do trabalho diretamente para afetar a vida útil e a precisão de rolamento da máquina de rolamento da placa de 4 rolos.





Material: o aço de liga 42CrMo, extinguindo e moderando o tratamento faz o alcance HB241-260 da força do rolo do trabalho, propriedades mecânicas detalhadas, resistência de desgaste de grande resistência, forte, apropriada para o trabalho da alto-carga, vida útil longa. O deslocamento de levantamento é controlado por sensores e por PLC, nivelado automaticamente, e indicado na tela.



as máquinas de rolamento da placa 4-roller com pesos da maxila de 12x4000mm, de 20x2000mm, e de 60x3000mm são dadas boas-vindas extensamente por clientes. Com um nível técnico alto, umas funções completas, elevada precisão, e uma operação conveniente, uma máquina de dobra da placa de 4 rolos é um modelo ideal para o círculo do rolamento, o arco, o cone, e workpieces especial-dados forma.





As características principais,





Os rolamentos de rolo esféricos muito duráveis são usados em cada rolo de 4 máquinas de dobra da placa do rolo.
O projeto interno do rolamento ajustável do centro permite que suporte a deflexão e a inclinação da haste do rolo. A atividade dobrável impede que a força reversa danifique o rolo da placa de 4 rolos quando está fixando a força externo.



O sistema de controlo do rolo da placa de 4 rolos adota o controlador programável do PLC. O sistema tem ajustes do parâmetro, dados que editam, bons alarmes, memória do sem energia, a relação homem-máquina, a exposição de estado, o cálculo do tempo real, o armazenamento de arquivo, o modo de eliminação de erros, a modalidade manual, o modo de controle do programa, a edição do arquivo, o autodiagnóstico da falha, o julgamento inteligente de erros de funcionamento, e outras funções da proteção.



O sistema hidráulico de projeto de máquina da dobra da placa de 4 rolos assegura a limpeza do sistema com os filtro de óleo da sução e dos retornos do óleo. Igualmente equipado com um dispositivo de reabastecimento centralizado.



O quadro de derrubada é equipado com um cilindro de derrubada, a cabeça de derrubada pode ser derrubada e ereta. O gerencio e a restauração do corpo de carregamento de gerencio são equipados com um dispositivo de bloqueio. O movimento pode ser recomeçado depois que o corpo de carregamento é restaurado, que joga um papel na proteção da segurança.



O rolo da placa de 4 rolos adota uma base integral, que seja forte na rigidez. O quadro e a base são soldados e processados com tratamento de envelhecimento de recozimento que eliminam o esforço interno e para melhorar a precisão da máquina de dobra. A estrutura inteira da máquina de dobra da placa de 4 rolos é composta dos blocos de apartamentos, que é bonita na forma e mais conveniente para a manutenção.





 Estrutura principal da máquina:



A máquina é máquina de dobra da placa de quatro rolos, sua estrutura mostrada como o desenho 1,



rolo superior como o rolo da iniciativa, abaixo do rolo e dos rolos laterais como rolos movimentação;



o rolo superior é fixado, para baixo rolo faz para cima e para baixo o movimento;



o rolo superior é iniciativa mecânica, quando para baixo o rolo e os rolos laterais forem conduzidos pela fricção da placa e dos rolos.



Abaixo do rolo e dos rolos bilaterais são conduzidos pelo tanque de óleo hidráulico para fazer o movimento de levantamento.



A reviravolta e a restauração do ventro-rolamento do rolo superior são conduzidas igualmente pelo tanque de óleo hidráulico. O rolamento de rolos e o tanque de óleo são instalados no lado esquerdo e direito do quadro da máquina.



A estrutura esquerda e direita da máquina é as peças principais da máquina inteira, que é soldada totalmente de aço, instalado na base soldada, e todas as operações são terminadas no console.






Máquina hidráulica do rolo da placa do Cnc da máquina de dobra da placa de 4 rolos elétrica 0



Configuração da máquina de rolamento hidráulica da placa,

Elementos eletrônicos principais: Schneider França;

Axletree: rolamento dealinhamento Alemanha da Dobro-fileira

Motor principal: Siemens Alemanha elétrica

PLC programável do controlador da lógica: Produtos de OMRON de Japão

Sistema hidráulico: Bosch – Rexroth Alemanha, ou YUKEN Taiwan

Bomba de Oill: Ensolarado dos EUA;

Rolo do trabalho: Material do rolo do trabalho com aço de liga 42CrMo.

Sistema da indicação digital: Delta do tela táctil

Transdutor: OMRON, Japão

Sistema de lubrificação automático: Junção Sino-japonesa, que tem o alarme do bloco





Especificações técnicas principais,



×




Tipo

Espessura

(milímetro)

espessura dedobra (milímetros)

Comprimento de

Rolos (milímetros)

Placa



força de rendimento

(Mpa)

Diâmetro do rolo superior (milímetros)

Diâmetro de mais baixos rolos

(milímetro)

Diâmetro dos rolos laterais (milímetros) Poder do motor (quilowatts)
W12-4×2000 4 3,5 2050 245 160 140 120 3
W12-6×2000 6 5 2050 245 190 170 150 4
W12-8×2000 8 6,5 2050 245 210 190 170 5,5
W12-10×2000 10 8 2050 245 230 210 190 7,5
W12-12×2000 12 10 2050 245 270 250 210 11
W12-16×2000 16 13 2050 245 300 270 220 11
W12-20×2000 20 16 2050 245 330 300 240 11
W12-25×2000 25 20 2050 245 360 330 250 15
W12-30×2000 30 25 2050 245 390 360 300 18,5
W12-35×2000 35 28 2050 245 430 390 330 22
W12-40×2000 40 32 2050 245 460 420 360 30
W12-45×2000 45 36 2050 245 510 460 390 37
W12-50×2000 50 40 2050 245 550 510 420 45
W12-4×2000 4 3,5 2550 245 190 170 150 4
W12-6×2500 6 5 2550 245 210 190 170 5,5
W12-8×2500 8 6,5 2550 245 230 210 190 7,5
W12-10×2500 10 8 2550 245 270 250 210 11
W12-12×2500 12 10 2550 245 300 270 220 11
W12-16×2500 16 13 2550 245 330 300 240 11
W12-20×2500 20 16 2550 245 360 330 250 15
W12-25×2500 25 20 2550 245 390 360 300 18,5
W12-30×2500 30 25 2550 245 430 390 330 22
W12-35×2500 35 28 2550 245 460 420 360 30
W12-40×2500 40 32 2550 245 510 460 390 37
W12-45×2500 45 36 2550 245 550 510 420 45
W12-4×3000 4 3,5 3100 245 210 190 170 5,5
W12-6×3000 6 5 3100 245 230 210 190 7,5
W12-8×3000 8 6,5 3100 245 270 250 210 11
W12-10×3000 10 8 3100 245 300 270 220 11
W12-12×3000 12 10 3100 245 330 300 240 11
W12-16×3000 16 13 3100 245 360 330 250 15
W12-20×3000 20 16 3100 245 390 360 300 18,5
W12-25×3000 25 20 3100 245 430 390 330 22
W12-30×3000 30 25 3100 245 460 420 360 30
W12-35×3000 35 28 3100 245 510 460 390 37
W12-40×3000 40 32 3100 245 550 510 420 45
W12-50×3000 50 40 3100 245 610 560 480 55
W12-60×3000 60 48 3100







Máquina hidráulica do rolo da placa do Cnc da máquina de dobra da placa de 4 rolos elétrica 1



Máquina hidráulica do rolo da placa do Cnc da máquina de dobra da placa de 4 rolos elétrica 2

Máquina hidráulica do rolo da placa do Cnc da máquina de dobra da placa de 4 rolos elétrica 3

Máquina hidráulica do rolo da placa do Cnc da máquina de dobra da placa de 4 rolos elétrica 4

Máquina hidráulica do rolo da placa do Cnc da máquina de dobra da placa de 4 rolos elétrica 5

Máquina hidráulica do rolo da placa do Cnc da máquina de dobra da placa de 4 rolos elétrica 6

Máquina hidráulica do rolo da placa do Cnc da máquina de dobra da placa de 4 rolos elétrica 7

Máquina hidráulica do rolo da placa do Cnc da máquina de dobra da placa de 4 rolos elétrica 8



Máquina hidráulica do rolo da placa do Cnc da máquina de dobra da placa de 4 rolos elétrica 9

Máquina hidráulica do rolo da placa do Cnc da máquina de dobra da placa de 4 rolos elétrica 10

Máquina hidráulica do rolo da placa do Cnc da máquina de dobra da placa de 4 rolos elétrica 11
