Detalhes do produto:
Condições de Pagamento e Envio:
|
| CIRCUNSTÂNCIA: | Novo | nome: | Máquina de dobra hidráulica da placa de 4 rolos do CNC |
|---|---|---|---|
| Tipo da máquina: | máquina de dobra 4-rollers de rolamento, W12-65x3000 | Material/metal processado: | Aço carbono grande da espessura, SS, aço de liga |
| APLICAÇÃO: | A chapa metálica grossa, SS chapeia a dobra, rolamento da placa de aço carbono, fazendo o tubo de ól | Matéria prima: | Rolamento da folha/placa, placa de metal de aço /Profile |
| Automatização: | automático | Método de controle: | Automático completo do CNC, ELETRO-HIDRÁULICO |
| Systme do controle: | Controle do PLC de Omron ou de Siemens, exposição do toque | Função de rolamento: | com a Pre-dobra/que rola, rolamento assimétrico |
| Espessura de dobra de Máximo Central: | placa de aço carbono de 65mm, placa de 55mm SS | Espessura dedobra máxima: | placa de aço carbono de 55mm, placa de 45mm SS |
| comprimento de rolamento: | 0-3000mm | Carregado inteiramente com o diâmetro mínimo: | 2400MM |
| Velocidade de trabalho: | 1.5-5m/min | Sistema hidráulico: | Grupo das válvulas de Yuken ou de Rexroth |
| Fileiras do rolo alternativo: | Elevador do cilindro hidráulico/para baixo | Movimentação de rolamento: | O rolo superior e um mais baixo rolo todos são motor hidráulico |
| Motor principal: | 110KW | Peso: | 17500kg |
| Dimensões: | 6600x4260x3850mm | Tensão: | 220V/380V/415V/440V/ 50HZ/60ZH, personalizado |
| Cor: | Gray White/OEM, personalizado | O serviço pós-venda forneceu: | Coordenadores disponíveis para prestar serviços de manutenção no ultramar à maquinaria, suporte labo |
| Garantia: | 1 ano | ||
| Realçar: | Dobra do rolo da placa do rolo do quadrado 4 do cone,Rolo 65x3000mm da placa do rolo do quadrado 4 do cone,placa que dobra máquinas hidráulicas 65x3000mm |
||

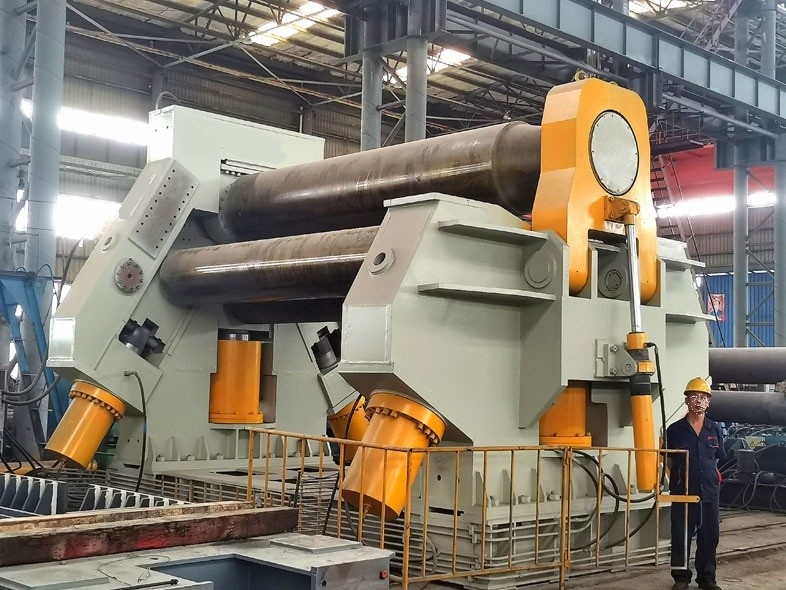

Grande tipo cone da placa dos rolos do CNC 4 de 65x3000mm e maquinaria de dobra hidráulica quadrada da máquina de rolamento
Isto pertence à máquina de rolamento da placa dos quatro-rolos, acima do rolo é fixo e é a movimentação principal, movido a motor hidráulico pela engrenagem da movimentação da velocidade variável para cima e para baixo a movimentação de correia do rolo, para fornecer o torque para a folha do rolo; sob o rolo move-se verticalmente com a pressão hidráulica que atua no pistão do cilindro hidráulico obtido a fim apertar a placa para a transmissão hidráulica; o rolo da pena dos lados com rolo lateral e o cilindro conduzidos pelo óleo. A vantagem da máquina da placa terminal que dobra-se (pre-dobra) e que rola pode ser conduzida na mesma máquina
O deslocamento de levantamento é controlado por sensores e por PLC, nivelado automaticamente, e indicado no tela táctil.
as máquinas de rolamento da placa 4-roller são com extensamente os tipos dados boas-vindas por clientes. Com um nível técnico alto, umas funções completas, elevada precisão, e uma operação conveniente, a máquina de dobra da placa de 4 rolos é um modelo ideal para o círculo do rolamento, o arco, o cone, e workpieces especial-dados forma.
A máquina de rolamento da série W12 com quatro rolos adota a movimentação mecânica giratória do rolo superior, abaixo do rolo e da movimentação hidráulica da flutuação lateral dos rolos, sistema concentrado elétrico da operação de controle.
Esta máquina pode terminar a pre-dobra e conduzir o rolamento dado forma para uma alimentação do material, arco ou o atarraxamento moderado deu forma ao material pode ser pre-curvatura nesta máquina com margem reta residual minmized e eficiência alta do trabalho.
Igualmente pode fazer o trabalho de leveing aproximado para que a placa de metal seja processada.
A máquina equipada com o controle de sistema do CNC, melhora o nível da automatização.
É amplamente utilizado no petróleo, na caldeira química, em shipbilding, em estrutura do metal e na indústria de transformação mecânica.
Estrutura principal da máquina:
Especificações técnicas principais,
| Especificação | Máximo Espessura da bobina (Milímetro) |
Máximo Largura da bobina (Milímetro) |
Limite do rendimento da placa (MPa) |
Velocidade da bobina (M/minuto) |
Carregado com o diâmetro mínimo da bobina (Milímetro) |
O diâmetro do rolo (Milímetro) |
Sob o diâmetro do rolo (Milímetro) |
Lado do diâmetro do rolo (Milímetro) |
Rolo lateral Curso máximo (Milímetro) |
Rolo lateral Velocidade do ajuste (M/minuto) |
Motor principal Poder (Quilowatt) |
| W12-25 *2000 | 25 | 2000 | 245 | 4 | 800 | 350 | 320 | 280 | 240 | 80 | 22 |
| W12-20 *2500 | 20 | 2500 | 245 | 4 | 640 | 350 | 320 | 280 | 240 | 80 | 30 |
| W12-30 *2000 | 30 | 2000 | 245 | 4 | 1000 | 400 | 360 | 300 | 240 | 80 | 37 |
| W12-25 *2500 | 25 | 2500 | 245 | 4 | 800 | 400 | 360 | 300 | 240 | 80 | 37 |
| W12-35 *2000 | 35 | 2000 | 245 | 4 | 1200 | 420 | 380 | 330 | 210 | 80 | 37 |
| W12-30 *2500 | 30 | 2500 | 245 | 4 | 1000 | 400 | 360 | 320 | 230 | 80 | 37 |
| W12-40 *2000 | 40 | 2000 | 245 | 4 | 1400 | 480 | 400 | 340 | 420 | 80 | 45 |
| W12-45 *2000 | 45 | 2000 | 245 | 4 | 1600 | 500 | 450 | 400 | 380 | 80 | 45 |
| W12-35 *2500 | 35 | 2500 | 245 | 4 | 1200 | 480 | 400 | 340 | 420 | 80 | 45 |
| W12-40 *2500 | 40 | 2500 | 245 | 4 | 1400 | 500 | 450 | 400 | 380 | 80 | 45 |
| W12-45 *2500 | 45 | 2500 | 245 | 4 | 1600 | 530 | 480 | 420 | 450 | 80 | 63 |
| W12-35 *3000 | 35 | 3000 | 245 | 4 | 1200 | 500 | 450 | 400 | 380 | 80 | 45 |
| W12-45 *3000 | 45 | 3000 | 245 | 4 | 1600 | 560 | 500 | 450 | 450 | 80 | 63 |
| W12-55 *2500 | 55 | 2500 | 245 | 4 | 2000 | 600 | 550 | 480 | 500 | 78 | 75 |
| W12-55 *3000 | 55 | 3000 | 245 | 4 | 2000 | 620 | 560 | 490 | 500 | 78 | 75 |
| W12-65 *3000 | 65 | 3000 | 245 | 4 | 2400 | 670 | 600 | 530 | 550 | 78 | 110 |
