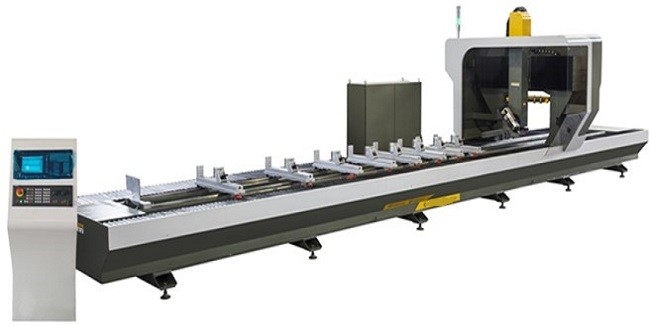

Perfuração de alumínio do Cnc do PVC do perfil da máquina de corte do CNC de 4 linhas centrais e máquina de batida

máquina de trituração e de batida da perfuração de corte do CNC do PVC dos perfis da liga de alumínio de centro fazendo à máquina do CNC 4-axis





Descrição do produto detalhada:



É apropriado para moer, processos furar, cortar e outro de perfil da liga de alumínio, de PVC, de liga clara e de outros materiais.



Um aperto do tempo pode terminar o processamento de toda a superfície do ângulo - do ︒ 110 ~ + ︒ 110 com eficiência alta do trabalho.



Equipado com o sistema do CNC de Siemens 828d, tem a operação rápida, o desempenho excelente e a função poderosa.



Equipado com o eixo motorizado de alta velocidade italiano de HSD e a movimentação servo de Siemens.



Compartimento móvel com posições de 6/8 de ferramenta. O dispositivo elétrico pode automaticamente identificar a posição de trabalho e mover-se e apertá-la por si só.



O parafuso da bola de HIWIN, o trilho de guia linear, a cremalheira importada e as peças pneumamtic Ar-técnicas de Taiwan são adotados.



O equipamento é equipado com o dispositivo protetor, a indicação da segurança e as funções do alarme da falha.





Os parâmetros técnicos principais:





Tipo de máquina	KT-S860-4
Dimensão fazendo à máquina:  curso da X-linha central	8500mm
curso da Y-linha central (3-axes)                                      curso da Y-linha central (4-axes)	650mm 600mm
curso da Z-linha central	500mm
escala do ângulo da Um-linha central	︒ - ︒ 110 - +110 ︒
Área de trabalho: X linha central da linha central da linha central/Y/Z	8500/6500/500 de milímetro
Precisão:     Posicionamento	±0.05 milímetro
X-linha central da repetibilidade                                           Y-linha central                                           Z-linha central                                           Um-linha central	±0.02 milímetro ±0.015 milímetro ±0.01 milímetro ±0.01 milímetro
Perfuração e verticalidade de trituração	0.1/100 milímetros
Cylindricity	0,1 milímetros
A aspereza de superfície da superfície de furo e de trituração	Ra1.6 um
A taxa de alimentação: X linha central da linha central da linha central/Y/Z	70/40/40 de m/min
Um-linha central	102 r/min
Tempo da mudança da ferramenta	8s
Eixo: poder/velocidade (Itália HSD Spindler)	7.5kw/24000 RPM
O servo motor (Yaskawa): linha central/linha central da linha central da X-linha central/Y/Z	3.3/2.3/3.3/0.85/ quilowatt
A perfuração e o diâmetro de trituração do mandril	Φ16/viu a lâmina Φ120~Φ215 milímetro
Tensão/poder total	QUILOWATT 380V 50 HZ/20
Dimensões totais:	11300×2500×3200 milímetro
Dimensões da caixa de controle:	600×1400×1800 milímetro
A fonte de energia necessária:	20 KVA
Pressão de ar	6~8 kg/cm2











































































































Capacidade de processamento KT-S860 básica:



Trituração & entalho	Flanqueie fazer à máquina	Fazer à máquina de furo	Trituração de cara	corte
Faca Ø8 de trituração	Faca Ø8 de trituração	Cabeça da perfuração Ø12	Lâmina Ø60 millling	Ø160 viu a lâmina
Velocidade 18000r/m	Velocidade 15000r/m	Velocidade 3000r/m	Velocidade 10000r/m	Velocidade 4000r/m
profundidade de corte 4 milímetros	largura de corte 8mm	exigência de furo do processo	Profundidade de trituração 3 milímetros	Cortando a exigência do processo
Velocidade de alimentação 3m/min	Velocidade de alimentação 3m/min	0.8m/min	3m/min	1m/min





Configuração de equipamento:

1 motor do eixo: 7.5KW (ATC) HSD Itália importou o eixo motorizado de alta velocidade;

2 todo o quadro da construção de aço: tratamento do esforço, fazer à máquina da precisão;

trilho de guia 3: X, Y, linha central de Z é trilho de guia linear importado (trilho de guia da precisão de Taiwan HIWIN);

4 X, transmissão da linha central de Y: o uso da movimentação importada da cremalheira de engrenagem da elevada precisão;

Transmissão do eixo de 5 Z: movimentação importada do parafuso da bola da elevada precisão (Taiwan HIWIN);

6 um eixo de gerencio da linha central;

posição de 6 ferramentas: biblioteca giratória móvel da ferramenta de 6 estações;  Itália importou o punho ISO30; .

7 equipados com o dispositivo automático do ajuste da ferramenta para que o detector longo detecte o comprimento da ferramenta;

tabela de funcionamento 8: 8 grupos de dispositivo elétrico de posicionamento automático, com tipo dispositivo de T de aperto do entalhe;

sistema de movimentação 9: adotando unidades de movimentação servo sem escova de Siemnes;

cabo 10: Tecnologia alemão;

dispositivo refrigerar de pulverizador 11;

Instrumento do ajuste de 12 ferramentas: detecte automaticamente o comprimento da ferramenta;

13 sistema operacional do controle de Siemens 828D

14 3D grupo portátil do controlador 1;

caixa de controle 15: os componentes elétricos principais, controle industrial, sistema de controlo todo são importados;

sistema operacional 16: Sistema de controlo de Siemens;

Sistema do CNC 17, sistema de software Siemens
