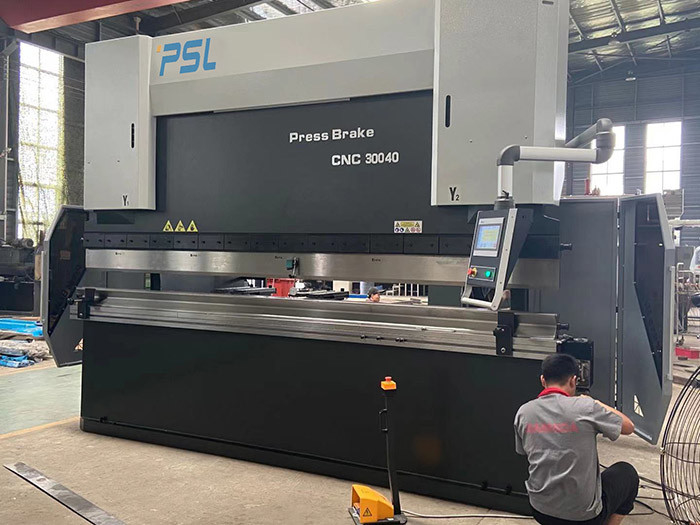

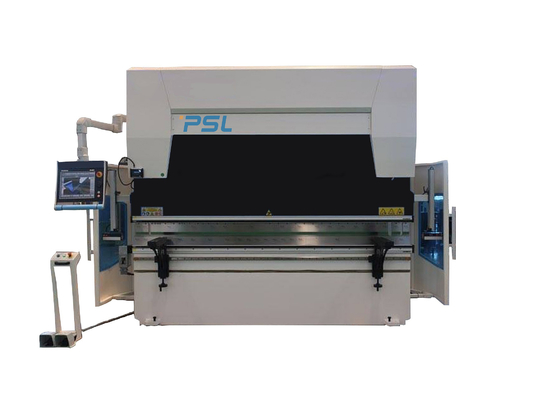

synchro Eletro-hidráulico. Motor principal servo de máquina de dobra da folha do freio da imprensa do CNC

motor principal servo Eletro-hidráulico de máquina de dobra da folha do freio da imprensa do CNC da sincronização





Principe e características da máquina:



●O quadro é feito da estrutura soldada da chapa de aço, esquerdo e as casas, a tabela de trabalho e a base direitas do cilindro são soldadas em um quadro inteiro. Após a solda, o esforço interno é eliminado moderando, assim que o aço inteiro é forte e a estabilidade é boa.



●Tecnologia hidráulica de alta frequência do controle, mais rápida, mais eficiente e exato.



●O calibre traseiro do freio da imprensa do CNC é trazido o sistema traseiro do calibre dos dedos do padrão 2, a respeito das formas complexas trabalhe as partes, 4 ou o sistema traseiro do calibre de 5 dedos e os dados correspondentes estão disponíveis para o seu escolhem.



●De acordo com dados da chapa metálica da entrada no freio da imprensa, o sistema do CNC pode automaticamente calcular e ajustar a compensação da deflexão da tabela que rende o comprimento uniforme de todos os ângulos das trabalho-partes.



●A distância e a altura do bujão traseiro e do curso do Ram são controladas pelo sistema do CNC, que é conveniente e rápido.



●O cilindro do óleo foi feito à máquina com flowings inteiros para obter a melhor circunstância, como forjada, extinta e moderada, e muito bem moedura, e então chapeamento de cromo duro e outros processos.  finalmente assembely a importação do anel de selagem, o fenômeno do escapamento do óleo no serviço ao cliente.



●O sistema hidráulico adota o sistema hidráulico integrado de estrada do óleo para reduzir a instalação do encanamento.



●O uso da compensação mecânica da deflexão dá o acesso aos workpieces completos uniformes do comprimento. qual pode fazer a tabela ocorre movimento relativo e forma uma curva convexa ideal, assegurando-se de que as posições relativas com slider se mantenham inalterado.







Configuração básica:





Não	Nome	Modelo/fabricação
1	Sistema do CNC	Holland Delem DA53T, DA58T, controlador de DA66T
2	Elétricos	Elétricos de França Schneider
3	Para trás-calibre	Parafuso da bola + guider linear; 3-4sets do dedo que move-se no guider linear
4	Motor principal	Servo motor Estun ou VEICHI
5	Servo motor	Nanjing Estun
6	Motorista servo	Nanjing Estun
7	Interruptor de pedal	KACON, Coreia do Sul
8	Anel de selagem	BAUSER e Busak+Shamban, Alemanha

9	Sistema hidráulico	Rexroth, Alemanha
10	Bomba de óleo	Elevado desempenho de Alemanha ALLEAD & bomba de óleo interna de baixo nível de ruído da bomba da engrenagem
11	Conector do tubo de óleo	Alemanha EMB
12	Ferramenta e V-dado superiores	Um grupo de ferramenta superior padrão e V morrem
13	Para trás-calibre	Parafuso da bola de Taiwan Hiwin e trilho de guia linear
14	Cilindro do óleo	China Taifeng
15	Aperto rápido	Tipo chinês
16	Compensação da deflexão	Compensação mecânica/tabela culminante

17	Régua de raspagem	Itália GIVI
18	Linha central padrão	4 +1 (Y1, Y2, X, R, +V)



Introdução de peças principais:



--Características de sistema de Delem DA-58T da Holanda:





Características de DA-58T:



2D programação gráfica do tela táctil

15" cor de alta resolução TFT

• Cálculo da sequência da curvatura
• Controle culminante
• Controle do servo e do inversor da frequência
• Algoritmos de controle avançados da Y-linha central para válvulas do circuito fechado assim como do aberto-laço.
• USB, conexão periférico
• Software autônomo do perfil-T



Dados técnicos de DA-58T
Padrão
Exposição	Colora a exposição do LCD
Tipo	15" TFT, brilho alto
Definição	1024 x 768 pixéis, cor mordida 32
Sensor do toque	Controle completo do tela táctil (PCT-toque)
Luminoso	Diodo emissor de luz
Capacidade de armazenamento	1 GB
Memória do produto e das ferramentas	256MB
Memória cambiável	Movimentação da memória Flash de USB
Software autônomo	Profile-58TL





-- Sistema hidráulico de Alemanha Rexroth:













-- Junções de Alemanha EMB

Forma excelente

Tensão fina

Grande fluxo

perda de baixa pressão

Nenhum escapamento do óleo.













-- Alemanha BAUSER e selos de Busak+Shamban

Capacidade forte da anti-extrusão para abrir

Os selos não serão torcidos nem não fliped

Boa resistência de desgaste e conjunto fácil



Bom leakproof













-- GIVI Sensor Ruler

O freio da imprensa do CNC usa inteiramente o servocontrol eletro-hidráulico do circuito fechado,

Os sinais da posição do Ram podem ser feedback ao sistema do CNC pela régua do sensor de dois lados,



então o controlador DA58T do CNC ajusta a quantidade de fluxo do óleo mudando o tamanho de abertura da válvula síncrono

, por isto controlando a ram Y1, Y2 que corre no mesmo nível, mantendo o estado paralelo do worktable.









-- Tabela culminante mecânica

• O mecanismo local da compensação da deflexão usa uma estrutura mecânica da compensação da tabela da interferência. Controle do cálculo automático do controlador do CNC.
• Cada grupo consiste em diversos grupos de superfícies curvadas tridimensionais com inclinações diferentes. A curva da compensação é mais perto da curva da deformação da placa da corrediça, que melhora extremamente a precisão fazendo à máquina da máquina de dobra.









-- Backgauge

●Linha central de X drived pelo servo motor através do parafuso da bola

●Linha central de R drived pelo servo motor através do parafuso da bola

●Parafuso da bola de Taiwan HIWIN e guia do forro

●todos os servos motores

●Manual que ajusta a posição dos dedos









-- Aperto rápido para fixar facilmente a ferramenta superior









--Um grupo de ferramenta superior padrão e de V-dado dobro (estilo de Amada)

Material: 42CrMo ou personalizado

Processo extinguindo total, dureza alta e boa resistência de desgaste.

V-dado dobro V8, V12, V16 (personalizados)











-- Sistema elétrico seguro

• O sistema elétrico é França Schneider
• Equipado com o armário dustproof para garantir o sistema elétrico de alta qualidade
• Abra a porta e o sem energia, motorista de alta qualidade do servo motor.
