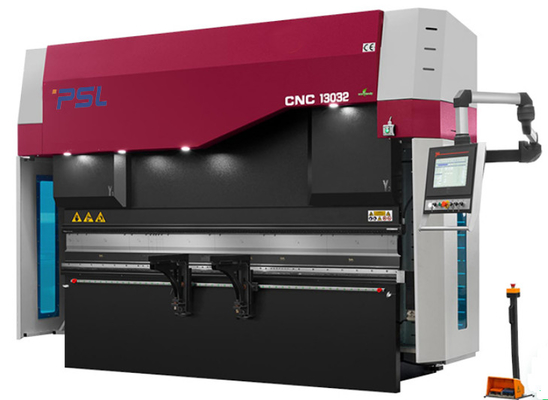

O freio servo de 250 toneladas da imprensa de um Cnc de 10 pés para a bomba de imprensa hidráulica controlou



A bomba controlou a máquina de dobra servo dobro do freio da imprensa do CNC





Introdução da aplicação da máquina:





1, estrutura do freio da imprensa do CNC:
1) Estrutura aço-soldada completa; as casas, a tabela de trabalho e a base saidas e direitas do cilindro são soldadas em um quadro inteiro.

2) Após soldado, o esforço interno é eliminado moderando, assim que o aço inteiro é forte e a estabilidade.
2) Software de análise do elemento finito de ANSYS para assegurar a confiança e a força do quadro da máquina e da precisão de dobra.



2, sistema do CNC a controlar:

1) Todas as ações (machados de X, de R, de Z que correm) do bujão do Para trás-calibre;

2) O curso do Ram é controlado



3) Fluxo hidráulico e pressão do sistema em duas unidades servo hidráulicas

4) O ajuste da compensação da deflexão

Características de DA58T



3, sistema hidráulico:
1) Sistema de controlo integrado importado de Rexroth Alemanha;
2) Dois tanques de óleo com as placas principais servo de motors+pumps+valves que conduzem dois cylinderes dos sieds separadamente;

3) Diminua a instalação dos encanamentos, menos óleo é usado e a temperatura de óleo é baixo longtime;
4) Assegure a estabilidade de trabalho e a aparência melhor.





4, dois cilindros principais do óleo:
1) Modo de controle do laço fechado: Placas servo das válvulas de Alemanha e régua de raspagem importada;

2) Tecnologia hidráulica de alta frequência do controle, mais rápida, mais eficiente e exato.
3) Totalmente diferente das máquinas de dobra tradicionais da parada mecânica;
4) Elevada precisão do deslize que posiciona e que dobra-se;


5, bujão traseiro do calibre:
1) Parafuso de alta qualidade da bola e guider linear para assegurar a precisão de parada.
2) Uma obstrução mais funcional da multi-linha central está disponível de acordo com a exigência de cliente.

3) Os grupos do padrão 2 de dedos montados no guider linear instalado no feixe traseiro do calibre, a respeito das formas complexas trabalham as partes, 4 ou o sistema traseiro do calibre de 5 dedos e os dados correspondentes estão disponíveis para o seu escolhem.



-- Bujão de Backgauge,

●Linha central de X drived pelo servo motor

●Linha central de R drived pelo servo motor

●Z1, machados Z2 (dedo 1 e 2) drived pelo servo motor (opcional)

●Z3, os machados Z4 drived pelos servos motores para apoiar a continuação da placa de aço durante a dobra (opcional)

●todos os machados drived pelos servos motores







6, lados do corpo dois:
1) C deu forma a placas é cabido em ambos os lados;
2) A régua de raspagem da elevada precisão é fixada entre as placas e o Ram dados forma C;
3) Evite as influências na precisão de dobra que levanta-se da distorção do corpo de máquina durante a dobra.

-- GIVI Grating Ruler

O freio da imprensa do CNC usa inteiramente o servocontrol eletro-hidráulico do circuito fechado,

Os sinais da posição do Ram podem ser feedback ao sistema do CNC pela régua do sensor de dois lados,

então o controlador DA66T do CNC ajusta a quantidade de fluxo do óleo mudando o tamanho de abertura da válvula síncrono

, por isto controlando a ram Y1, Y2 que corre no mesmo nível, mantendo o estado paralelo do worktable.





7, tabela culminante mecânica do compenation

No sistema do CNC, os parâmetros da espessura da placa e do comprimento são entrada, e o sistema do CNC executará automaticamente a compensação da deflexão.







8, ferramenta superior padrão e V-dado dobro (estilo de Amada) na máquina

Materiais: 42CrMo

Processo extinguindo total, dureza alta e boa resistência de desgaste.

V-dado simples ou duplo V8, V12, V16 (personalizados)









9, de cilindro de Alemanha BAUSER e de Busak+Shamban selos









10, sistema elétrico seguro

• Componente elétrico (relé, contatores) França Schneider
• Categoria Dustproof IP54 do armário para garantir o sistema elétrico de alta qualidade
• Função do estar aberto e do sem energia

• Motoristas de alta qualidade do servo motor de Estun







11, guarda da segurança de laser
