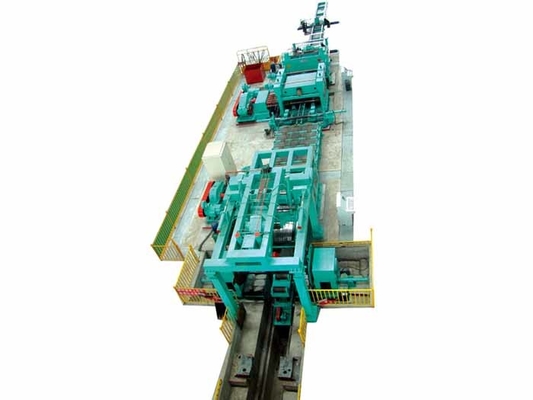

Corte da bobina de Decoiling à linha do comprimento para a máquina de corte da tira da laminação do transformador

Bobina laminada a alta temperatura desenrolar-cortar-nivelar-corte-à linha de produção combinada deempilhamento





Desempenho e características:



Esta linha de produção combinada consiste no uncoiler, no alimentador, na pitada, pre - leveler, tesoura da sucata, talhadeira dobro trocada, coiler da sucata, leveler fino, tesoura, empilhador, uncoiler, etc. que é usado cortando a bobina de aço na largura e no comprimento exigidos para produzir o material para a fabricação da construção de aço, feixe de H, feixe do automóvel, soldadura da tubulação, formação fria, perfuração, etc.



A linha de corte controle do PLC, relação da humano-máquina, de acordo com um alto nível da automatização, operação e seguro simples.



Pode ser usado para processar bobinas do metal de aço inoxidável, do aço carbono, do ferro, do alumínio, da fita galvanizada, do cobre e dos outros materiais. É amplamente utilizado na tubulação de solda, no automóvel, no relógio, nos materiais de construção do metal, na planta industrial e nos outros campos.





Processo tecnologico:



Processe o fluxo,

Fluxo de processo: ━ desenrolando-se de alimentação do ━ que pressiona o ━ da ligação que aperta o ━ inicial da correção do ━ áspero do worktable da transição do ━ da tesoura da cabeça de corte do leveling━ do ━ (assento dobro das lâminas) do ━ da tomada-acima da borda do fio do ━ separação de corte de guiamento pre e do ━ material da tabela de transição do ━ do mecanismo da imprensa ━ de guiamento que nivela o ━ cortado ao ━ do corte da cruz do ━ do comprimento que anula o ━ que descarrega a embalagem manual do ━.





Parâmetros técnicos principais de SLC- (1-6) x1600mm,



1.	Material	Aço carbono laminado a alta temperatura σs ≤235MPa do σb ≤460MPa
2.	Espessura de aço	1mm~6mm
3.	Largura de aço	800~1600mm
4.	Bobina O.D	800~2000mm
5.	Identificação da bobina	Φ508━Φ610mm━Φ760mm
6.	Peso de aço da bobina	30T
7.	Diâmetro do pivô da faca	Φ320mm;
8.	Dureza da lâmina	HRC56°-59°
9.	Especificação da lâmina	Φ320mm×φ480mm×10mm Φ320mm×φ480mm×20mm
10.	Material da lâmina	H13K
11.	Quantidade da régua	6mm/24strips 5mm/30strips 4mm/35strips 3mm/40strips
12.	Endireitando o diâmetro do rolo	Φ160mm
13.	Endireitando a distância do rolo	Φ188mm
14.	scape do Corte-à-comprimento	2000mm – 6100mm
15.	Cortando a precisão da largura	±0.1mm
16.	Precisão do comprimento de corte	±1.5mm
17.	Precisão diagonal	±1.5mm
18.	Largura de Mínimo Slitting	25mm
19.	Cortando a velocidade	0-50m/min
20.	Nivelando a velocidade	0-28m/min
21.	Espessura de Máximo Slitting	6mm
22.	Largura da dobadoura da sucata	≥1.5times da espessura da placa
23.	Altura da tabela de funcionamento	800mm
24.	Poder	380V/50HZ/3ph



















































































Parâmetros técnicos:

Modelo	3-12x2200mm	4-16x2200mm	5-20x2200mm
Espessura (baseada no tipo de aço Q235)	3-12mm	4-16mm	5-20mm
Largura	900-2200mm	900-2000mm	900-2200mm
Peso da bobina	35T	35T	35T
Widith do revestimento	≥80mm	≥100mm	≥150mm
Cortando tiras	≤7	≤5	≤3
Velocidade de assento	0-30m/min	0-25m/min	0-20m/min
Área ocupada	48x11m	50x11m	56x11m
Poder	630kw	820kw	1050kw





Componentes principais da linha:



Não	Nome	Quantidade
1.	V-tipo plataforma do armazenamento	2 unidades
2.	Trole de alimentação hidráulico	1 unidade
3.	Uncoiler principal dobro hidráulico	1 par
4.	Pitada da imprensa hidráulica e dispositivo de nivelamento áspero	1unit
5.	Tesoura hidráulica (que corta a cabeça da placa)	1unit
6.	Tabela de transição 1	1unit
7.	Mecanismo hidráulico 1 do guia	1unit
8.	Talhadeira (troca dobro das talhadeiras)	2units
9.	Dobadoura hidráulica da sucata	2units
10.	Pre separação e mecanismo dos materiais da imprensa	1unit
11.	Tabela de transição 2	1unit
12.	Mecanismo de guiamento hidráulico 2	1unit
13.	Endireitando a máquina (niveladora)	1unit
14.	Corte ao mecanismo do comprimento	1unit
15.	Tesoura hidráulica 8x2000mm	1unit
16.	X-tipo hidráulico plataforma de levantamento	1unit
17.	Esquerda/plataforma direita da descarga	2units
18.	Sistema hidráulico	1 grupo
19.	Sistema pneumático	1 grupo
20.	Sistema de controlo elétrico	1set
