Corte automático da bobina à linha máquina do comprimento de corte de alumínio laminada a alta temperatura da bobina

Corte automático da bobina de aço grossa laminada a alta temperatura às máquinas estacando de nivelamento e cortando da linha do comprimento e





Descrição do produto:

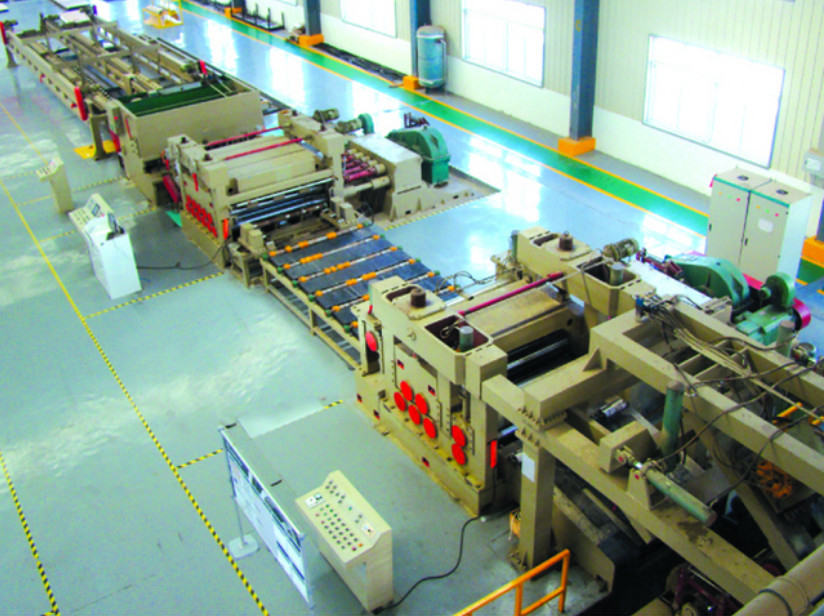

Corte à linha série do comprimento de CTL

O corte à linha do comprimento é usado geralmente para trabalhos como desenrolar-se, endireitar, medir, cruz-corte ao comprimento e empilhamento de vários materiais tais como a bobina do aço carbono, o folha de Flandres, de aço inoxidável laminados a alta temperatura, e outros tipos do metal com superfícies revestidas.



Características do corte à linha do comprimento:



1. Nosso corte à linha usos do comprimento um rolo que alimenta, motores da C.C. conduz.



2. Tem um sistema de controlo inteiramente digital do comprimento que assegure o posicionamento rápido com pouco erro.



3. Tem cromo duro uma superfície chapeada e é durável e abrasão resistente.



4. É usado junto com uma tesoura hidráulica para realizar o corte rápido e o ajuste conveniente do afastamento.



5. Nosso corte à linha do comprimento é apropriado para o aço carbono, o folha de Flandres, de aço inoxidável laminados a alta temperatura, e outros tipos dos metais com superfícies revestidas.





Vantagem:



1. Alto nível da operação da automatização, a fácil & a segura



2. Precisão alta do comprimento, nivelamento alto da folha



3. Bom empilhamento da ordem





PROCESSO TECNOLOGICO & PARÂMETRO:



O processo de linha do nivelamento e de corte:

Descarregar-desenrolar-pressão & guiar-pitada e pre-nivelar-guiar-nivelar-guiar-código e calibre-corte à comprimento-pitada e ao cair-recolher-descarregamento.



Parâmetro técnico principal:



Modelo	6-20x2200mm	8-25x2500mm
Espessura (baseada no tipo de aço Q235)	6-20mm	8-25mm
Largura	900-2200mm	900-2500mm
Peso da bobina	35T	35T
Cortando a tolerância	±1mm	±1mm
Comprimento de corte	2000-12000mm	2000-12000mm
Nivelando a velocidade	0-18m/min	0-18m/min
Área ocupada	42x11m	45x11.5m
Poder	420kw	480kw







Dispositivos/equipamentos compostos:





NÃO.	DISPOSITIVOS	QUANTIDADE
1	sela V-dada forma da bobina	2 PCes
2	Trole hidráulico da bobina	PCes 1
3	Uncoiler hidráulico	2 grupos
4	Máquina denivelamento hidráulica para pressionar e guiar, cabeça da pá, pitada	1 grupo
5	Worktable transitório No.1	1pcs
6	Dispositivo de guiamento hidráulico No.1	PCes 1
7	Worktable transitório No.2	1pcs
8	Dispositivo de guiamento hidráulico No.2	PCes 1
9	Nivelando a máquina	1 grupo
10	Código e dispositivo do calibre (pitada da placa da cauda)	1 grupo
11	Máquina de corte hidráulica	PCes 1
14	Dispositivo da pitada do pêndulo	PCes 1
15	Descarregando a zorra (empilhador)	1 grupo
16	Estação hidráulica e sistema pneumático (fonte de ar pelo usuário-auto)	1 grupo
17	Armário de controle elétrico	1 grupo
