Freio 100 Ton Cnc Eletro Hydraulic Press da imprensa de Wc67k para a dobra da chapa metálica

Freio Eletro-hidráulico da imprensa da sincronização do CNC para a dobra da folha





Principe de trabalho e características:



●O quadro é feito da estrutura soldada da chapa de aço, esquerdo e a placa, o worktable e o prato de pressão verticais direitos são soldados em uma estrutura inteira. Após a solda, o esforço interno é eliminado moderando, assim que o aço inteiro é bom e a estabilidade é alta.



●A tecnologia hidráulica de resposta de alta frequência a mais atrasada do controle, mais rápida, mais eficiente e exato.



●Relação ótima dos parâmetros e da configuração nível mais alto do núcleo para assegurar o desempenho estável e a operação fácil.



●O sistema traseiro do calibre dos eixos do padrão 2 de HPB, a respeito das partes complexas do trabalho da forma, sistema traseiro do calibre de 4 ou 5 eixos e dados correspondentes está disponível para sua opção.



●De acordo com o estado de chapa metálica no freio da imprensa, o sistema do CNC pode automàtica controlo a compensação da deflexão da tabela que rende o comprimento uniforme de todos os ângulos das trabalho-partes.



●A distância da engrenagem traseira e o curso do slider são controlados pelo sistema de controlo numérico, que é conveniente e rápido.



●O cilindro do óleo foi forjado, extinguido e moderado, muito bem moedura, chapeamento de cromo duro e outros processos, e com a importação do anel de selagem, o fenômeno do escapamento do óleo no serviço ao cliente.



●O sistema hidráulico adota o sistema hidráulico integrado de estrada do óleo para reduzir a instalação do encanamento, e a aparência do sistema hidráulico é bonita e concisa.



●O uso da compensação hidráulica da deflexão dá o acesso aos workpieces completos uniformes do comprimento. A compensação hidráulica da deflexão consiste em um grupo de cilindros do óleo sob o worktable, que pode fazer a tabela ocorre movimento relativo e forma uma curva convexa ideal, se assegurando de que as posições relativas com slider se mantenham inalterado. As válvulas da compensação são sujeitas chapear a espessura e as propriedades do material a ser dobrado.





Configuração básica:





Não	Nome	Modelo/fabricação
1	Sistema do CNC	Controlador de Holland Delem DA53T
2	Elétricos	Elétricos de França Schneider
3	Motor principal	Motor de Alemanha Siemens
4	Bujão traseiro, correia de sincronismo, polia de sincronismo	Taiwan
5	Servo motor	Nanjing Estun
6	Motorista servo	Nanjing Estun
7	Interruptor de pedal	Coreia do Sul KACON
8	Anel de selagem	BAUSER e Busak+Shamban alemães

9	Sistema hidráulico	Alemanha Bosch Rexroth
10	Bomba de óleo	Elevado desempenho ensolarado de América e bomba de óleo interna de baixo nível de ruído da bomba da engrenagem
11	Conector do tubo de óleo	Alemanha EMB
12	Ferramenta e V-dado superiores	Um grupo de dados padrão
13	Para trás-calibre	Parafuso da bola de Taiwan Hiwin e trilho de guia linear
14	Cilindro do óleo	Tipo famoso chinês Taifeng
15	Aperto rápido	Tipo chinês
16	Compensação da deflexão	Compensação mecânica

17	Régua de raspagem	Alemanha GIVI
18	Linha central padrão	4 +1 (Y1, Y2, X, R, +V)



Introdução de componentes principais:



--Características de sistema de Delem DA-53T da Holanda:



O DA-50T-series oferece a programação a mais fácil do CNC baseada na interface de usuário gráfica do tela táctil de Delem. O estojo compacto novo DA-53T adiciona uma solução de controle completa avançada do toque para freios sincronizados da imprensa.

Este painel baseou o controle, padrão capaz de controlar até 4 machados, pode ser integrado em uns armários assim como ser usado em um alojamento pendulant opcional do braço. Sua 10,1 do” cor de alta resolução TFT tela panorâmico, com tecnologia do toque da categoria industrial multi, dá o acesso à interface utilizadores provada de Delem. Permite a navegação direta do toque do “acesso direto” entre a programação do produto e a produção real. As funções são encontradas onde necessários, ergonomia aperfeiçoada de oferecimento durante todo a aplicação inteira.

As curvaturas do ajuste e do teste de máquina são reduzidas a um mínimo com um rápido e o conexão fácil do trabalho sequence.USB da programa-à-produção permite varas de utilização alternativas rápidas da memória de USB do produto e da ferramenta.

As funções de controle padrão da máquina são Y1-Y2, X, R-linha central e coroação. A segunda linha central traseira do calibre pode igualmente ser ajustada como a linha central de Z.



Características de DA-53T:



• Navegação do toque do “acesso direto”
• 10,1” cores de alta resolução TFT
• Até 4 machados (Y1, Y2 + 2 machados auxiliares)
• Controle culminante
• Biblioteca da ferramenta/material/produto
• Controle do servo e do inversor da frequência
• Algoritmos de controle avançados da Y-linha central para válvulas do circuito fechado assim como do aberto-laço.
• TandemLink (opção)
• Conexão da vara da memória de USB
• Software autônomo de Profile-53TL



-- Sistema hidráulico de alta qualidade de Alemanha Bosch-Rexroth:











-- Conector do tubo de Alemanha EMB

Forma excelente

Boa tensão

Grande fluxo, perda de baixa pressão.













-- Anel de selagem alemão de BAUSER e de Busak+Shamban

Capacidade forte da anti-extrusão para abrir

Os selos elásticos não torcerão nem não lançarão

Bom desempenho leakproof

Boa resistência de desgaste e conjunto fácil













-- GIVI Grating Ruler

Nosso freio da imprensa usando inteiramente a tecnologia eletro-hidráulica do servocontrol do circuito fechado,

Os sinais da posição do Ram podem ser feedback ao sistema do CNC por gratings bilaterais, a seguir

O sistema do CNC ajusta a quantidade de fluxo de tanque de óleo mudando a válvula síncrono

tamanho da abertura, controlando por isto o slider Y1, Y2 que corre no mesmo nível,

mantendo o estado paralelo do worktable.









-- Compensação mecânica/coroação

• O mecanismo local da compensação da deflexão usa uma estrutura mecânica da compensação da tabela da interferência. Controle do cálculo automático do controlador do CNC.
• Cada grupo consiste em diversos grupos de superfícies curvadas tridimensionais com inclinações diferentes. A curva da compensação é mais perto da curva da deformação da placa da corrediça, que melhora extremamente a precisão fazendo à máquina da máquina de dobra.

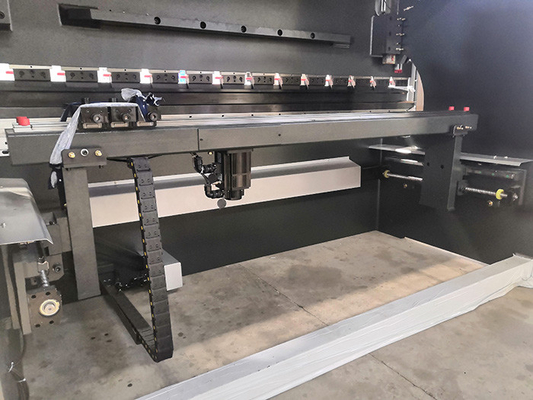

-- Backgauge

  ●Linha central de X

  ●Linha central de R

  ●Parafuso da bola de Taiwan HIWIN e guia do forro

  ●Servo motor









--Aperto rápido da ferramenta superior









--Um grupo de ferramenta padrão

Material: 42CrMo

Processo extinguindo total, dureza alta e boa resistência de desgaste.

V-dado dobro V8, V12 (a abertura de V é personalizada)









-- Elétricos

• O sistema elétrico é França Schneider
• Equipado com o armário dustproof para garantir o sistema elétrico de alta qualidade
