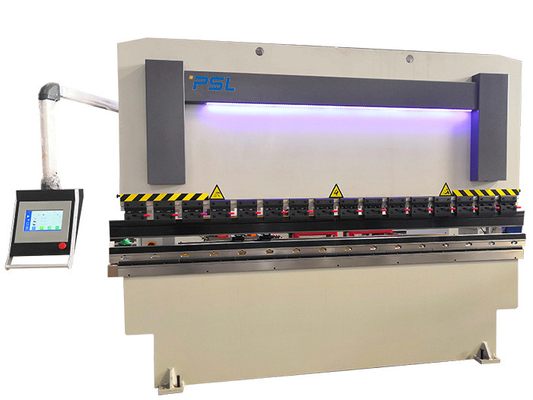

10 placa de metal Wc67k-125t/3200 da máquina de dobra do Ft 135 Ton Cnc Hydraulic Press Brake 135T/4000

Série automática do freio PPT da imprensa hidráulica do CNC da máquina de dobra das placas de aço inoxidável



  Características principais desta máquina:



1. a transmissão hidráulica, os cilindros do óleo em ambas as extremidades da máquina-instrumento é arranjada no bloco de deslizamento para conduzir diretamente o trabalho deslizante, que tem as vantagens do trabalho estável, da operação conveniente, da segurança e da confiança.

2.  O mecanismo da sincronização do slider adota o eixo mecânico da torsão para controlar a sincronização do slider, que tem a precisão alta da sincronização e a anti capacidade excêntrica forte da carga.

3.  A parada mecânica é usada para controlar o centro inoperante mais baixo, que é estável e seguro com elevada precisão.

4.  A bancada manual da compensação da deflexão do todo é fácil de ajustar.

5.  A função mais baixa do atraso da terra arrendada da pressão do centro inoperante pode reduzir a repercussão do workpiece e assegurar a precisão do workpiece.

6.   Tem a função de rápido para a frente a trabalhar para a frente para assegurar o alinhamento exato do operador.

7.   Número de machados do NC: X (parada traseira), y (parada)











Funções principais do freio da imprensa:



1. Este freio da imprensa é desenhos assistidos por computador adotados da tecnologia de LVD. O quadro, a ram e outras partes importantes são analisados pelo software de análise do elemento finito de ANSYS para assegurar a força e a racionalidade estrutural do quadro.



2.   A máquina de dobra usa a estrutura soldada de aço completa, vibrando o tratamento do envelhecimento para a remoção do esforço interno, com rigidez e estabilidade altas. Fazer à máquina do quadro adota o único método fazendo à máquina de aperto centro fazendo à máquina de grande máquina da perfuração e de trituração do assoalho e do pórtico movente para assegurar a precisão fazendo à máquina das peças.







3.   Adopt integrou o sistema de controlo hidráulico, mais seguro e fácil para a manutenção.
as escolhas particulares da instalação reservam obter os níveis de ruído especialmente moderados ambos em máquinas da capacidade média. Sobrecarregue a proteção do excesso é equipado ao sistema hidráulico, que pode não assegurar nenhum escapamento, e o nível de óleo pode ser lido ou considerado diretamente.





4.    A barra da torsão forçou a sincronização mecânica, equilíbrio do bujão do limite com Y-linha central da elevada precisão.



5.    O calibre traseiro é soldado pela construção de aço e tem a rigidez alta. É conduzido pelo servo motor, pelo parafuso da bola e pelo guia linear para assegurar a operação da elevada precisão.



6.   Os dedos do para trás-calibre têm o paralelismo alto e o ajuste rápido no guider linear.





7.    Mecanismo do ajuste do independente da ram do conjunto do cilindro do óleo para aumentar o efeito de selagem.



8.    A ferramenta superior especial é cabida com o aperto rápido projetado para dobrar placas de aço inoxidável finas.

V-dado 4-way com aberturas diferentes





9.    Pedal do pé com parada de emergência.



10.    Tampa dianteira da ram com a lâmpada para iluminar-se.



11.    Clampings superiores rápidos/rápidos da ferramenta



12.    Controlador do CNC para o freio da imprensa hidráulica: Delem DA41T, Estun E300T, EASYCAT TP10s

Este o controlador somente pode controlar dois linha central-x & Y servo, e a tabela crwoning.

a função de programação da Multi-trabalho-etapa pode conseguir uma operação automática e uns procedimentos contnuous do posicionamento ou da multi-etapa, assim como um ajuste de precisão automático para posições do bujão traseiro e do bloco de deslizamento;











Funções ou peças opcionais,



1.   Os movimentos dianteiros dos suportes lisamente no guider linear ao longo do worktable em rightward ou leftward, igualmente podem ser ajustados para cima e para baixo.



2. protetor seguro do laser.



3. motorizou a tabela culminante mecânica.



4. controlador SNC53 do CNC para controlar mais axises com servos motores (X, Y1, Y2, R, Z1, Z2)



5. atualizações do motor principal ao servo motor.



6. feixe do Para trás-calibre com o guider linear dobro para mover facilmente os dedos.



7. garganta da profundidade acima a 600mm























   Componentes principais:



Modelo opcional	Fabricante	Observações
Sistema do CNC	E300T TP-10S SNC53 DA41T	ESTUN EASYCAT   DELEM	(Opcional) (Opcional)
Sistema hidráulico	Válvulas de solenoide principais	Rexroth PRIMEIRAMENTE
Selagens	cilindros	MERKEL NOK
Calibre traseiro	Servo motor   Parafuso da bola + guider linear	EASTCAT Taiwan
Bomba de óleo	Bomba de óleo interna da engrenagem	NACHI Ensolarado
Poder principal	Motor de C.A. Servo motor	Wanbang VEICHI	(Opcional)
Tabela de trabalho	Tabela culminante manual Tabela culminante mecânica motorizada	PSL PSL	Opcional
Segurança	Cercas de aço dos lados da parte dianteira dois Proteção segura traseira do sensor	PSL	(Opcional)
Braço de apoio dianteiro	Braço de apoio simples fixo os braços de apoio montaram no guia linear	PSL	(Opcional)
Tensão	380V/50HZ	PSL	Personalizado
Componente elétrico	Relé de Schneider, contator	Schneider
Interruptor de pé	Interruptor vertical coreano de Kaikun	Kaikun coreano
Deptj da garganta	400mm 400-600mm (opcional)	PSL





PPT (K) parâmetros principais da série.





NameModel	40/12.5	40/20	40/25	50/20	70/25	70/30	70/40	100/25	100/30	100/40	135/30	135/40	165/30	165/40
KN da pressão nominal	400	400	400	500	700	700	700	1000	1000	1000	1350	1350	1650	1650
Largura dobrável milímetro da placa	1250	2000	2500	2000	2500	3000	4000	2500	3000	4000	3000	4000	3000	4000
Afastamento de coluna milímetro	890	1640	2050	1640	2050	2550	3150	2050	2550	3150	2550	3150	2550	2150
Curso milímetro do slider	100	100	100	100	100	100	100	130	130	130	130	130	150	150
Distância milímetro do ajuste do slider	80	80	80	80	80	80	80	110	110	110	110	110	120	120
Distância entre o slider e a tabela milímetro	300	300	300	300	300	300	300	310	310	310	310	310	350	350
Profundidade milímetro da garganta	200	200	200	200	200	200	200	200	200	200	200	200	250	250
Largura milímetro do Worktable	140	140	140	140	140	140	140	180	180	180	180	180	180	180
Conduzindo a velocidade mm/s	100	100	100	78	100	100	100	100	100	100	100	100	100	100
Velocidade de trabalho mm/s	10	10	10	7	7	7	7	8	8	8	8	8	8	8
Velocidade do retorno mm/s	90	90	90	80	88	88	88	60	60	60	60	60	68	68
Quilowatt do poder do motor	3	3	3	3	4	4	4	5,5	5,5	5,5	7,5	7,5	11	11
Peso líquido da máquina-instrumento quilograma	2000	2500	3000	2700	4400	4700	6200	5500	6000	8200	7000	8700	8500	10500
Bloco traseiro que espaça o milímetro	400	400	400	400	600	600	600	600	600	600	600	600	600	600
Volume L do depósito de gasolina	63	63	109,5	63	109,5	130,8	130,8	130,8	130,8	130,8	130,8	130,8	164,7	164,7
Comprimento total milímetro do tamanho	1555	2160	2660	2160	2645	3145	4050	2645	3145	4050	3145	4145	3150	4050
Dimensões milímetro	1075	1128	1128	1128	1200	1200	1200	1290	1290	1320	1400	1460	1550	1550
Tamanho milímetro alto da aparência	2149	1980	1980	2030	2120	2120	2315	2240	2240	2420	2290	2420	2600	2600
