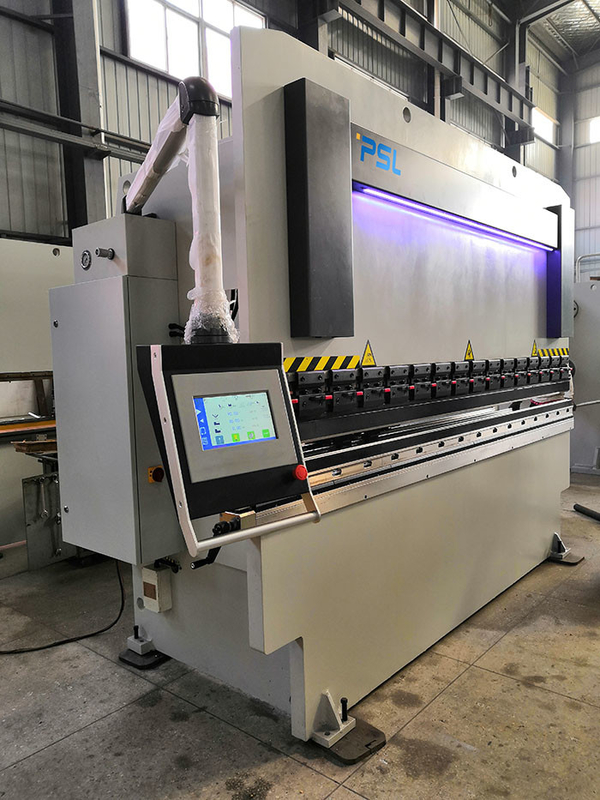

Máquina de dobra pequena da folha do NC do freio da imprensa hidráulica do Cnc 12 pés de 165 toneladas

Freio da imprensa hidráulica do CNC do estilo da máquina de dobra LVD-YSD da folha do NC





  Características principais desta máquina:



PPT (K) o freio da imprensa dos seires é uma máquina de dobra tradicional da chapa metálica. É simples na aparência, bonita na aparência, conveniente na operação e simples no ajuste.



Um controle de sistema mecânico simples, eficaz e preciso da sincronização forçada é adotado, e a sincronização do Ram é controlada por um eixo da torsão, e o grau de dobra da terminação é realizado por uma parada mecânica.



PPTK pode realizar a operação de controle numérico.



Baixo custo e manutenção simples.



A desvantagem é que a eficiência é baixa e o grau de numeração é médio.













Funções principais do freio da imprensa:



1. 1.   Esta máquina de dobra é desenhos assistidos por computador adotados da tecnologia de LVD. O quadro, a ram e outras peças machinging importantes são analisados pelo software de análise do elemento finito de ANSYS ao garrantee a força e a racionalidade estrutural do quadro.







1,2.   O quadro adota a estrutura de solda integral, que tem a boa rigidez e a estabilidade forte.



1,3.    A placa de aço de Q235-B é usada para os quatro maiores parte do segundo painel de parede lateral, da placa do worktable e do bloco de deslizamento verticais.



1,4.    A soldadura de extremidade automática pela soldadura de arco submersa é adotada. Ao soldar, vire a soldadura em ambos os lados para reduzir-se soldar a deformação. A solda estará livre do furo vendido por menos, de ar, da quebra e de outros defeitos de solda.



1,5.    Depois que o quadro é soldado, o processo de envelhecimento de recozimento de alta temperatura do tratamento está adotado para eliminar o esforço de solda e para assegurar a precisão e a estabilidade das peças processadas.



1,6.   Fazer à máquina do quadro adota o único método fazendo à máquina de aperto da grande máquina da perfuração e de trituração do assoalho e o centro fazendo à máquina do pórtico para assegurar a precisão fazendo à máquina das peças.







2. cilindros:

2. 1.   O bloco de cilindro é forjado integralmente com aço 45# e tem a suficientes rigidez e força. Após a forjadura e a formação, o esforço interno será eliminado com os testes nondestructive e o processo de recozimento.



2,2.    A haste de pistão e a cabeça de cilindro são feitas de 45# forjaram de aço e extintas para assegurar suas boas propriedades mecânicas detalhadas.



2,3     O processamento do bloco de cilindro é realizado principalmente na trituração movente do pórtico do CNC. Nos locais de assegurar a precisão dimensional e a tolerância geométrica, a aspereza de superfície pode alcançar Ra0.4.



2,4.     A haste de pistão e a cabeça de cilindro adotam o processo de derretimento de cobre. O cobre derretido é de bronze, que melhora a força do apoio e a resistência de carga excêntrica da superfície do guia, e igualmente cria condições prévias para a selagem segura.



2,5.   A superfície da haste de pistão é terra áspera após extinguir de alta frequência, e a dureza pode alcançar hrc45, que melhora a resistência de desgaste da superfície. Após o chapeamento de cromo, a espessura do revestimento alcança 0.08mm. Após o chapeamento de cromo, a vibração que mói e que lustra é adotada para assegurar seus redondeza e cylindricity, e a aspereza de superfície é melhorada mais.



3.    A barra da torsão forçou a sincronização mecânica, equilíbrio do bujão do limite com Y-linha central da elevada precisão.





4.   Sistema hidráulico,

4,1   Introduza a tecnologia avançada europeia e adote o bloco integrado da válvula.

4,2   O sistema hidráulico tem sobrecarregar a proteção do excesso, que é segura e segura.

4,3   A bomba de óleo adota a bomba de engrenagem interna de alta pressão da empresa de Nachi em Japão, que pode suportar de alta pressão e de baixo nível de ruído.

4,4    O anel de selagem é feito da empresa alemão de Merkel, com bom desempenho da selagem, operação segura e vida útil longa.

4,5   Há uma exposição clara e intuitiva da altura do nível de óleo.

4,6    O sistema hidráulico é equipado com um filtro com precisão de filtração alta.

4,7    A máquina-instrumento pode trabalhar continuamente sob a carga avaliado, e o sistema hidráulico é continuamente estável.







5.    O calibre traseiro é soldado pela construção de aço e tem a rigidez alta. É conduzido pelo servo motor, pelo parafuso da bola e pelo guia linear para assegurar a operação da elevada precisão. Os dedos do para trás-calibre têm o paralelismo alto e o ajuste rápido no guider linear.




6.    Dispositivo manual da compensação da deflexão da tabela,

O worktable convexo ajustável integral pode obter o comprimento exato da compensação da deflexão em geral. Compensa eficazmente a deformação da deflexão causada pelo slider e pela placa vertical do worktable, e pode obter um workpiece de dobra ideal. A bancada da compensação da deflexão pode ser manutenção livre dentro da vida útil da máquina-instrumento.





7.    A ferramenta superior especial é cabida com o aperto rápido projetado para dobrar placas de aço inoxidável finas.

V-dado 4-way com aberturas diferentes



Materiais das ferramentas: 42CrMo HRC45



8.    Pedal/swtich do pé com parada de emergência.



9.    Lâmpada dianteira do diodo emissor de luz da tampa da ram para iluminar-se.



10.   Controlador do CNC para o freio da imprensa hidráulica: Delem DA41T, Estun E300T, EASYCAT TP10s

Este o controlador somente pode controlar dois linha central-x & Y servo, e a tabela crwoning.

a função de programação da Multi-trabalho-etapa pode conseguir uma operação automática e uns procedimentos contnuous do posicionamento ou da multi-etapa, assim como um ajuste de precisão automático para posições do bujão traseiro e do bloco de deslizamento;









Componentes principais:



Modelo opcional	Fabricante	Observações
Sistema do CNC	E300T TP-10S SNC53 DA41T	ESTUN EASYCAT   DELEM	(Opcional) (Opcional)
Sistema hidráulico	Válvulas de solenoide principais	Rexroth PRIMEIRAMENTE
Selagens	cilindros	MERKEL NOK
Calibre traseiro	Servo motor Parafuso da bola + guider linear	EASTCAT Taiwan
Bomba de óleo	Bomba de óleo interna da engrenagem	Nachi Ensolarado
Poder principal	Motor de C.A. Servo motor	Wanbang VEICHI	(Opcional)
Tabela de trabalho	Tabela culminante manual Tabela culminante mecânica motorizada	PSL PSL	Opcional
Segurança	Cercas de aço dos lados da parte dianteira dois Proteção segura traseira do sensor	PSL	(Opcional)
Braço de apoio dianteiro	Braço de apoio simples fixo os braços de apoio montaram no guia linear	PSL	(Opcional)
Tensão	380V/50HZ	PSL	Personalizado
Componente elétrico	Relé de Schneider, contator	Schneider
Interruptor de pé	Interruptor vertical coreano de Kaikun	Kaikun coreano
Deptj da garganta	400mm 400-600mm (opcional)	PSL





Funções ou peças opcionais,



1.   Os movimentos dianteiros dos suportes lisamente no guider linear ao longo do worktable em rightward ou leftward, igualmente podem ser ajustados para cima e para baixo.



2. controlador SNC53 do CNC para controlar mais axises com servos motores (X, Y1, Y2, R, Z1, Z2)



3. motorizou a tabela culminante mecânica (compensação da deflexão) ajustada pelo controlador do CNC.



4. feixe do Para trás-calibre com o guider linear dobro para mover facilmente os dedos (Z1, Z2).



5. dedos de condução manuais ou servo do para trás-calibre up/down (R-linha central).



5. atualizações do motor principal ao servo motor para salvar o custo da energia e de poder.



6. protetor da segurança de laser.



7. a garganta da profundidade pode levantar a 500mm ou a mais.



8. refrigerador refrigerando para o sistema hidráulico

























PPT (K) parâmetros principais da série.





NameModel	40/12.5	40/20	40/25	50/20	70/25	70/30	70/40	100/25	100/30	100/40	135/30	135/40	165/30	165/40
KN da pressão nominal	400	400	400	500	700	700	700	1000	1000	1000	1350	1350	1650	1650
Largura dobrável milímetro da placa	1250	2000	2500	2000	2500	3000	4000	2500	3000	4000	3000	4000	3000	4000
Afastamento de coluna milímetro	890	1640	2050	1640	2050	2550	3150	2050	2550	3150	2550	3150	2550	2150
Curso milímetro do slider	100	100	100	100	100	100	100	130	130	130	130	130	150	150
Distância milímetro do ajuste do slider	80	80	80	80	80	80	80	110	110	110	110	110	120	120
Distância entre o slider e a tabela milímetro	300	300	300	300	300	300	300	310	310	310	310	310	350	350
Profundidade milímetro da garganta	200	200	200	200	200	200	200	200	200	200	200	200	250	250
Largura milímetro do Worktable	140	140	140	140	140	140	140	180	180	180	180	180	180	180
Conduzindo a velocidade mm/s	100	100	100	78	100	100	100	100	100	100	100	100	100	100
Velocidade de trabalho mm/s	10	10	10	7	7	7	7	8	8	8	8	8	8	8
Velocidade do retorno mm/s	90	90	90	80	88	88	88	60	60	60	60	60	68	68
Quilowatt do poder do motor	3	3	3	3	4	4	4	5,5	5,5	5,5	7,5	7,5	11	11
Peso líquido da máquina-instrumento quilograma	2000	2500	3000	2700	4400	4700	6200	5500	6000	8200	7000	8700	8500	10500
Bloco traseiro que espaça o milímetro	400	400	400	400	600	600	600	600	600	600	600	600	600	600
Volume L do depósito de gasolina	63	63	109,5	63	109,5	130,8	130,8	130,8	130,8	130,8	130,8	130,8	164,7	164,7
Comprimento total milímetro do tamanho	1555	2160	2660	2160	2645	3145	4050	2645	3145	4050	3145	4145	3150	4050
Dimensões milímetro	1075	1128	1128	1128	1200	1200	1200	1290	1290	1320	1400	1460	1550	1550
Tamanho milímetro alto da aparência	2149	1980	1980	2030	2120	2120	2315	2240	2240	2420	2290	2420	2600	2600
