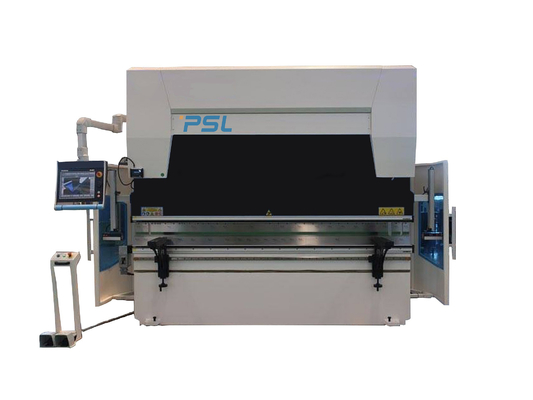

Cabo de freio Tray Bending Machine da imprensa hidráulica do CNC de DELEM DA66T a Dinamarca 65 2500mm de 63 toneladas

Auto chapa metálica que dobra do freio Eletro-hidráulico da imprensa do CNC o motor principal servo



Introdução da aplicação,

Este freio da imprensa do CNC usa as ferramentas (ferramentas padrão ou especiais) para dobrar a folha de metal em workpieces de várias formas de seção transversal geométricas.

É uma chapa metálica que forma a máquina projetada para o processamento de laminação da chapa metálica.

É amplamente utilizado na indústria de dobra da chapa metálica, tal como o automóvel, a fabricação dos aviões, a indústria clara, a construção naval, o recipiente, o elevador, os veículos da estrada de ferro e as outras indústrias.

Esta máquina de dobra do CNC ajuda-o a facilitar o processo de dobra e a melhorar pela maior parte a eficiência de dobra.





Principe e características da máquina:



1, estrutura do freio da imprensa:
1) Estrutura aço-soldada completa; as casas, a tabela de trabalho e a base saidas e direitas do cilindro são soldadas em um quadro inteiro.

2) Após a solda, o esforço interno é eliminado moderando, assim que o aço inteiro é forte e a estabilidade é boa.
2) Software de análise do elemento finito de ANSYS para assegurar a confiança da máquina e da precisão.



2, sistema hidráulico:
1) Sistema de controlo integrado importado de Rexroth Alemanha;
2) Diminua a instalação dos encanamentos;
3) Assegure a estabilidade de trabalho e a aparência melhor.





3, cilindros principais do óleo:
1) Modo de controle do laço fechado: Válvula servo eletro-hidráulica de Alemanha e régua de raspagem importada;

2) Tecnologia hidráulica de alta frequência do controle, mais rápida, mais eficiente e exato.
3) Totalmente diferente das máquinas de dobra tradicionais da parada mecânica;
4) Elevada precisão da posição e da dobra do deslize;
5) Operação exata e estável





4,   Tabela mecânica da coroação/compensação



1)   O mecanismo local da compensação da deflexão usa uma estrutura mecânica da compensação da tabela da interferência. Controle do cálculo automático do controlador do CNC.

2)   Cada grupo consiste em diversos grupos de superfícies curvadas tridimensionais com inclinações diferentes. A curva da compensação é mais perto da curva da deformação da placa da corrediça, que melhora extremamente a precisão fazendo à máquina da máquina de dobra.









5, sistema traseiro do calibre:
1) Parafuso de alta qualidade da bola e guider linear para assegurar a precisão de parada.
2) Uma obstrução mais funcional da multi-linha central está disponível de acordo com a exigência de cliente.

3) Os grupos do padrão 2 de dedos montados no guider linear instalado no feixe traseiro do calibre, a respeito das formas complexas trabalham as partes, 4 ou o sistema traseiro do calibre de 5 dedos e os dados correspondentes estão disponíveis para o seu escolhem.





6, lados do corpo dois:
1) C deu forma a placas é cabido em ambos os lados;
2) A régua de raspagem da elevada precisão está no C deu forma a placas;
3) Evite as influências na precisão de dobra que levanta-se da distorção do corpo de máquina durante o processo de dobra.



7, controlador Delem Series do CNC:

1) Todas as ações (machados de X, de R que correm) do bujão traseiro;

2) O curso machados (Y1, Y2) do Ram



3) Fluxo hidráulico e pressão do sistema



4) O ajuste da compensação da deflexão

5) O cliente pode escolher diferente o formulário do backgauge

X+R; (DA53T, DA58T)

X+R+Z1+Z2; (usando DA-66T, DA-69T)

X+X (delta) +R+Z1+Z2; (usando DA-66T, DA-69T)

X1+X2+R1+R2+Z1+Z2. (usando DA-66T, DA-69T).

 X1+X2+R1+R2+Z1+Z2+Z3+Z4. (usando DA-66T, DA-69T).







8, GIVI Sensor Ruler

1)  O freio da imprensa do CNC usa inteiramente o servocontrol eletro-hidráulico do circuito fechado,

2)  Os sinais da posição do Ram podem ser feedback ao sistema do CNC pela régua do sensor de dois lados,

3)  Então o controlador DA58T do CNC ajusta a quantidade de fluxo do óleo mudando o tamanho de abertura da válvula síncrono

, por isto controlando a ram Y1, Y2 que corre no mesmo nível, mantendo o estado paralelo do worktable.





9, rapidamente apertando para fixar fastly e facilmente a ferramenta superior







10. ferramenta superior do padrão e V-dado dobro (estilo de Amada) na máquina

Matérias primas: 42CrMo

V-dado simples ou duplo V8, V12, V16 (personalizados)

Processo extinguindo total, dureza alta e boa resistência de desgaste.









11, Alemanha BAUSER e selos de Busak+Shamban

Capacidade forte da anti-extrusão para abrir

Os selos não serão torcidos nem não fliped

Boa resistência de desgaste e conjunto fácil

Bom leakproof







12, sistema elétrico seguro

• Componente elétrico (relé, contatores) França Schneider
• Categoria Dustproof IP54 do armário para garantir o sistema elétrico de alta qualidade
• Função do estar aberto e do sem energia
• Motoristas de alta qualidade do servo motor de Estun a X, R, machados de Z.
• Motor principal servo para salvar o custo da energia e de poder.









Configuração básica:





Não	Nome	Modelo/fabricação
1	Sistema do CNC	Holland Delem DA53T, DA58T, controlador de DA66T ESA S630, S640, S650 CYBELEC CT8, CT12 LZ-1000
2	Elétricos	Elétricos de França Schneider
3	Para trás-calibre	Parafuso da bola + guider linear; 2sets do dedo que move-se no guider linear
4	Motor principal	Motor de C.A. de Siemens
5	Servo motor	Nanjing Estun
6	Motorista servo	Nanjing Estun
7	Interruptor de pedal	KACON, Coreia do Sul
8	Anel de selagem	BAUSER e Busak+Shamban, Alemanha

9	Sistema hidráulico	Rexroth, Alemanha
10	Bomba de óleo	Elevado desempenho de Alemanha ALLEAD & bomba de óleo interna de baixo nível de ruído da bomba da engrenagem
11	Conector do tubo de óleo	Alemanha EMB
12	Ferramenta e V-dado superiores	Um grupo de ferramenta superior padrão e V morrem
13	Para trás-calibre	Parafuso da bola de Taiwan Hiwin e trilho de guia linear
14	Cilindro do óleo	China Taifeng
15	Aperto rápido	Tipo chinês
16	Compensação da deflexão	Compensação mecânica/tabela culminante

17	Régua de raspagem	Itália GIVI
18	Linha central padrão	4 +1 (Y1, Y2, X, R, +V)
