Detalhes do produto:
Condições de Pagamento e Envio:
|
| Tipo da máquina: | Máquina de dobra do freio da imprensa do CNC do robô auto | CIRCUNSTÂNCIA: | Novo |
|---|---|---|---|
| Material/metal processado: | De aço inoxidável, aço carbono, placa de alumínio, folha de cobre | Modo de controle: | Sistema do CNC, Delem, Cybelec, controlador do ESA |
| Linha central do CNC: | 4+1 eixos/6+1 eixos, + 6 eixos Robô | X, R, machados de Z: | condução dos servos motores |
| Profundidade da garganta: | 400mm ou mais | Motor principal: | Dois servos motores |
| Força nominal: | 110T | RAM Stroke: | 200mm |
| Altura de abertura máxima: | 480mm | Poder: | 11Kw |
| Para trás-calibre: | Parafuso da bola + guider linear, X, R, machados de Z | Front Feeding: | Placa de alimentação automática do fll do robô |
| Iluminação: | capa com a lâmpada do diodo emissor de luz | peso da máquina: | 8000kg+1000kg |
| Cor: | Gray Black +Red, personalizou | Tensão: | 220V/380V/415V/440V 50HZ/60HZ, personalizou |
| O serviço pós-venda forneceu: | Coordenadores disponíveis para prestar serviços de manutenção no ultramar à maquinaria, apoio em lin | Certificação: | CE/ISO |
| Garantia: | 1 ano | ||
| Realçar: | freio da imprensa hidráulica do CNC 110t 3200,alumínio do freio da imprensa,freio 3200 da imprensa |
||

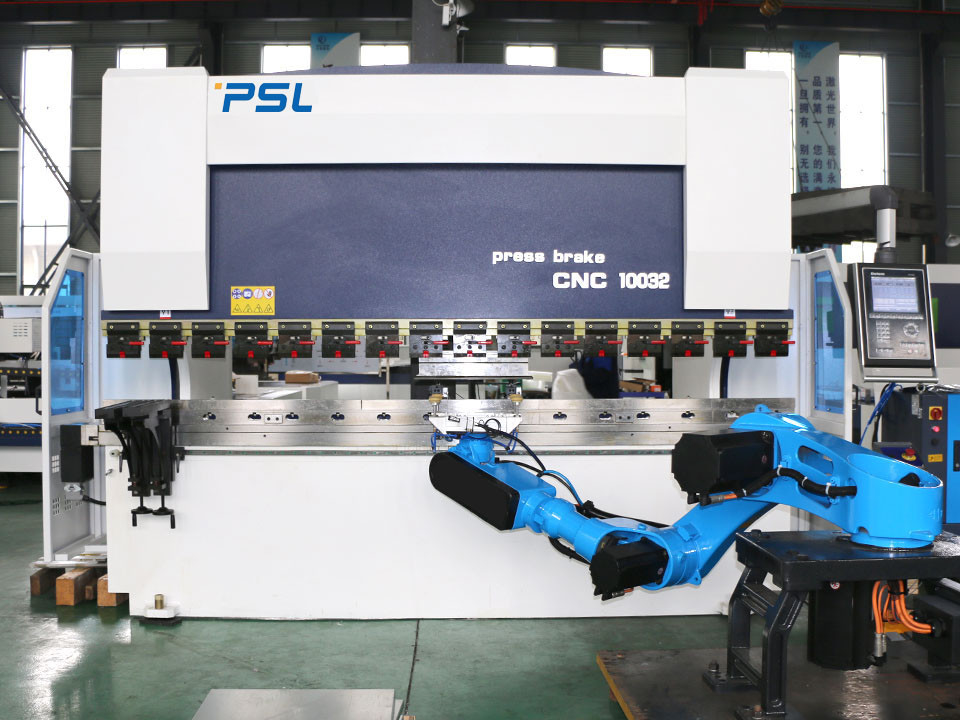

Freio servo Elétrico-hidráulico da imprensa do CNC com dobra automática do robô
Introdução da aplicação,
Principe e características da máquina:
Descrição de programa (etapas da operação):
O operador pressiona o → da tecla "Iniciar Cópias"
O robô toma o material da placa material superior e coloca-o na gravidade que centra o → da plataforma
Após o posicionamento, o robô toma o material para dobrar-se na máquina de dobra e dobra as características flangeando no → de ambos os lados
Após a dobra, o robô põe o workpiece sobre o quadro da conversão da postura e comuta o → da postura
Após ter mudado a postura, o robô agarra o workpiece para dobrar o → da característica do sulco do gooseneck
Após a dobra, o robô coloca o workpiece no → material mais baixo da placa
Termine a curvatura
Exigências de trabalho de dobra do robô:
A época de dobra de uma única parte de robô está aproximadamente: mínimo/PCes; (em 24 horas)
Avaliação de dobra do tempo do robô:
Trabalho de dobra do único workpiece do robô: sobre o S.
Introdução de peças principais:
-- Controlador DELEM DA53T do CNC:
-- GIVI Grating Ruler
O freio da imprensa do CNC usa inteiramente o servocontrol eletro-hidráulico do circuito fechado,
Os sinais da posição do Ram podem ser feedback ao sistema do CNC pela régua do sensor de dois lados,
então o controlador DA66T do CNC ajusta a quantidade de fluxo do óleo mudando o tamanho de abertura da válvula síncrono
, por isto controlando a ram Y1, Y2 que corre no mesmo nível, mantendo o estado paralelo do worktable.
-- Tabela mecânica da coroação/compensação
-- Bujão de Backgauge,
●Linha central de X drived pelo servo motor
●Linha central de R drived pelo servo motor
●Z1, machados Z2 (dedo 1 e 2) drived pelo servo motor (opcional)
●Z3, os machados Z4 drived pelos servos motores para apoiar a continuação da placa de aço durante a dobra (opcional)
●todos os machados drived pelos servos motores
-- Aperto rápido para fixar fastly e facilmente a ferramenta superior
--Ferramenta superior padrão e V-dado dobro (estilo de Amada) na máquina
Materiais: 42CrMo
Processo extinguindo total, dureza alta e boa resistência de desgaste.
V-dado simples ou duplo V8, V12, V16 (personalizados)
-- Selos do cilindro de Alemanha BAUSER e de Busak+Shamban
-- Sistema elétrico seguro
