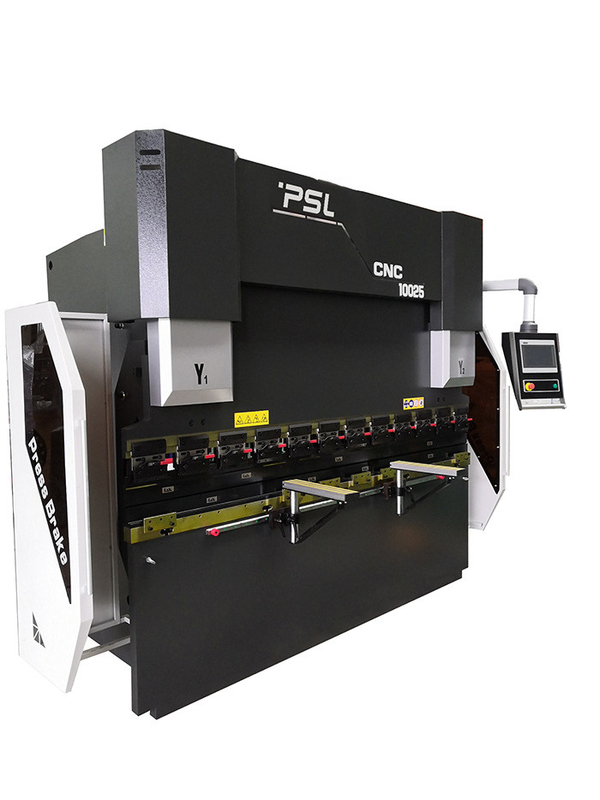

CNC hidráulico da máquina de dobra da folha de 135T 10ft o eletro chapeia a máquina de dobra

máquina de dobra Eletro-hidráulica da chapa metálica do freio da imprensa do CNC da sincronização de 135T 10ft







Parâmetros básicos:

De série não.	Nome	Unidade	HPE135/3100
1	Pressionando a força	Kn	1350
2	Comprimento de Max.bending	milímetro	3100
3	Distância entre quadros	milímetro	2600
4	Max Opening Height	milímetro	500
5-	Ram Stroke	milímetro	200
6-	Profundidade da garganta	milímetro	400
7-	Velocidade de aproximação	milímetro/segundo	150
8	Velocidade de trabalho	milímetro/segundo	10
9	Velocidade do retorno	milímetro/segundo	110
10	Y1, precisão de Y2-axis	milímetro	0,02
11	curso traseiro do calibre da X-linha central	milímetro	600
13-	Retidão da parte do trabalho	mm/m	≤0.03
14-	X e R da precisão da linha central	mm/m	0,05
15-	Front Arms fixado	PCes	2
16-	Dedo traseiro do calibre	PCes	3
17-	coroação da V-linha central	Coroação mecânica
18-	Machados do controle do CNC	Y1, Y2, X, R, +V
19-	Poder do motor principal	quilowatt	11
20-	Sistema do CNC	DELEM DA53T
21	Comprimento da máquina	milímetro		4200
22	Largura da máquina	milímetro		2100
23	Altura da máquina	milímetro		2570
24	Peso da máquina	quilograma		8700





Configuração básica:





Não	Nome	Modelo/fabricação
1	Sistema do CNC	Holland Delem DA53T, DA58T, controlador de DA66T
2	Elétricos	Elétricos de França Schneider
3	Para trás-calibre	Parafuso da bola + guider linear; 3-4sets do dedo que move-se no guider linear
4	Motor principal	Servo motor Estun ou VEICHI
5	Servo motor	Nanjing Estun
6	Motorista servo	Nanjing Estun
7	Interruptor de pedal	KACON, Coreia do Sul
8	Anel de selagem	BAUSER e Busak+Shamban, Alemanha

9	Sistema hidráulico	Rexroth, Alemanha
10	Bomba de óleo	Elevado desempenho de Alemanha ALLEAD & bomba de óleo interna de baixo nível de ruído da bomba da engrenagem
11	Conector do tubo de óleo	Alemanha EMB
12	Ferramenta e V-dado superiores	Um grupo de ferramenta superior padrão e V morrem
13	Para trás-calibre	Parafuso da bola de Taiwan Hiwin e trilho de guia linear
14	Cilindro do óleo	China Taifeng
15	Aperto rápido	Tipo chinês
16	Compensação da deflexão	Compensação mecânica/tabela culminante

17	Régua de raspagem	Itália GIVI
18	Linha central padrão	4 +1 (Y1, Y2, X, R, +V)



Principe e características da máquina:



●O quadro é feito da estrutura soldada da chapa de aço, esquerdo e as casas, a tabela de trabalho e a base direitas do cilindro são soldadas em um quadro inteiro. Após a solda, o esforço interno é eliminado moderando, assim que o aço inteiro é forte e a estabilidade é boa.



●Tecnologia hidráulica de alta frequência do controle, mais rápida, mais eficiente e exato.



●O calibre traseiro do freio da imprensa do CNC é trazido o sistema traseiro do calibre dos dedos do padrão 2, a respeito das formas complexas trabalhe as partes, 4 ou o sistema traseiro do calibre de 5 dedos e os dados correspondentes estão disponíveis para o seu escolhem.



●De acordo com dados da chapa metálica da entrada no freio da imprensa, o sistema do CNC pode automaticamente calcular e ajustar a compensação da deflexão da tabela que rende o comprimento uniforme de todos os ângulos das trabalho-partes.



●A distância e a altura do bujão traseiro e do curso do Ram são controladas pelo sistema do CNC, que é conveniente e rápido.



●O cilindro do óleo foi feito à máquina com flowings inteiros para obter a melhor circunstância, como forjada, extinta e moderada, e muito bem moedura, e então chapeamento de cromo duro e outros processos.  finalmente assembely a importação do anel de selagem, o fenômeno do escapamento do óleo no serviço ao cliente.



●O sistema hidráulico adota o sistema hidráulico integrado de estrada do óleo para reduzir a instalação do encanamento.



●O uso da compensação mecânica da deflexão dá o acesso aos workpieces completos uniformes do comprimento. qual pode fazer a tabela ocorre movimento relativo e forma uma curva convexa ideal, assegurando-se de que as posições relativas com slider se mantenham inalterado.









Introdução de peças principais:



--Características de sistema de Delem DA-53T da Holanda:



O DA-50T-series oferece a programação a mais fácil do CNC baseada na interface de usuário gráfica do tela táctil de Delem. O estojo compacto novo DA-53T adiciona uma solução de controle completa avançada do toque para freios sincronizados da imprensa.

Este painel baseou o controle, padrão capaz de controlar até 4 machados, pode ser integrado em uns armários assim como ser usado em um alojamento pendulant opcional do braço. Sua 10,1 do” cor de alta resolução TFT tela panorâmico, com tecnologia do toque da categoria industrial multi, dá o acesso à interface utilizadores provada de Delem. Permite a navegação direta do toque do “acesso direto” entre a programação do produto e a produção real. As funções são encontradas onde necessários, ergonomia aperfeiçoada de oferecimento durante todo a aplicação inteira.

As curvaturas do ajuste e do teste de máquina são reduzidas a um mínimo com um rápido e o conexão fácil do trabalho sequence.USB da programa-à-produção permite varas de utilização alternativas rápidas da memória de USB do produto e da ferramenta.

As funções de controle padrão da máquina são Y1-Y2, X, R-linha central e coroação. A segunda linha central traseira do calibre pode igualmente ser ajustada como a linha central de Z.



Características de DA-53T:

l navegação do toque do “acesso direto”

l 10,1” cor de alta resolução TFT

l até 4 machados (Y1, Y2 + 2 machados auxiliares)

l controle culminante

l ferramenta/biblioteca do material/produto

l servo e controle do inversor da frequência

l avançou algoritmos de controle da Y-linha central para válvulas do circuito fechado assim como do aberto-laço.

l TandemLink (opção)

l conexão da vara da memória de USB

l software autônomo de Profile-53TL





-- Sistema hidráulico de Alemanha Rexroth:















-- Alemanha BAUSER e selos de Busak+Shamban

Capacidade forte da anti-extrusão para abrir

Os selos não serão torcidos nem não fliped

Boa resistência de desgaste e conjunto fácil



Bom leakproof













-- GIVI Sensor Ruler

O freio da imprensa do CNC usa inteiramente o servocontrol eletro-hidráulico do circuito fechado,

Os sinais da posição do Ram podem ser feedback ao sistema do CNC pela régua do sensor de dois lados,



então o controlador DA58T do CNC ajusta a quantidade de fluxo do óleo mudando o tamanho de abertura da válvula síncrono

, por isto controlando a ram Y1, Y2 que corre no mesmo nível, mantendo o estado paralelo do worktable.









-- Tabela culminante mecânica

• O mecanismo local da compensação da deflexão usa uma estrutura mecânica da compensação da tabela da interferência. Controle do cálculo automático do controlador do CNC.
• Cada grupo consiste em diversos grupos de superfícies curvadas tridimensionais com inclinações diferentes. A curva da compensação é mais perto da curva da deformação da placa da corrediça, que melhora extremamente a precisão fazendo à máquina da máquina de dobra.







-- Backgauge

●Linha central de X drived pelo servo motor através do parafuso da bola

●Linha central de R drived pelo servo motor através do parafuso da bola

●Parafuso da bola de Taiwan HIWIN e guia do forro

●todos os servos motores

●Manual que ajusta a posição dos dedos









-- Aperto rápido para fixar facilmente a ferramenta superior









--Um grupo de ferramenta superior padrão e de V-dado dobro (estilo de Amada)

Material: 42CrMo ou personalizado

Processo extinguindo total, dureza alta e boa resistência de desgaste.

V-dado dobro V8, V12, V16 (personalizados)











-- Sistema elétrico seguro

• O sistema elétrico é França Schneider
• Equipado com o armário dustproof para garantir o sistema elétrico de alta qualidade
• Abra a porta e o sem energia, motorista de alta qualidade do servo motor.
