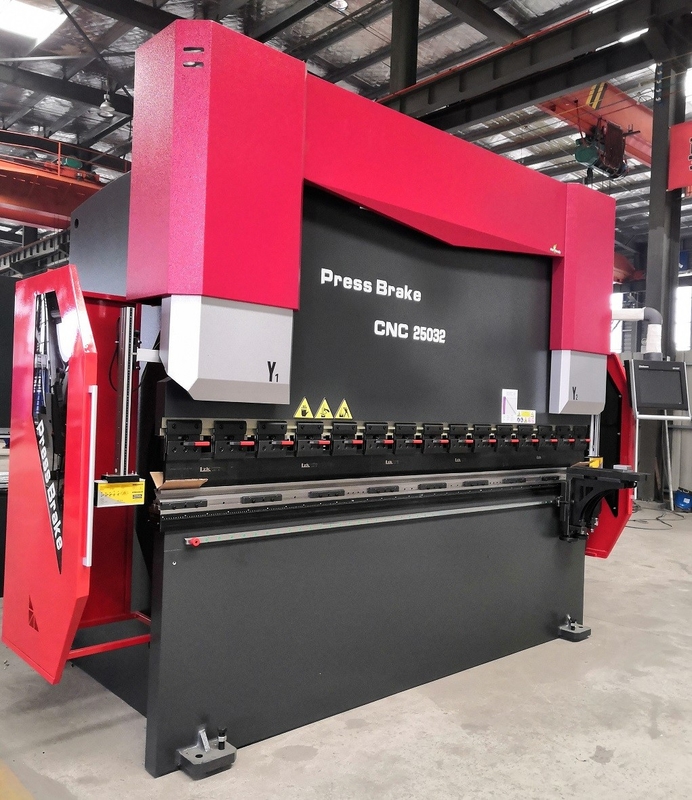

máquina de dobra hidráulica hidráulica do Cnc da máquina 45kw da imprensa do Cnc de 400mm

O grande metal chapeia freios Eletro-hidráulicos de fabricação da imprensa da sincronização do CNC da máquina

Características principais da máquina-instrumento,

1.  Esta máquina é máquina de dobra servo Eletro-hidráulica do CNC.

2. acima de estado de trabalho de dobra movente do projeto, o de baixo nível de ruído e o estável.

3. Y1-Y2 pode ser programado separadamente e trabalho sob a carga excêntrica ou a dobra especial-dada forma.

4.  O worktable adota mecânico controlado de DNC mais o worktable convexo da compensação da deflexão da cunha. Após ter entrado os dados da espessura da folha, abaixe para morrer abertura e a resistência à tração no sistema do NC, na força de dobra e nos valores relevantes da compensação do worktable e do slider será determinada automaticamente. Consequentemente, a quantidade convexa exata pode ser obtida durante cada um que dobra-se. Em processo de fazer à máquina, a compensação da deflexão sem área cega pode ser realizada.

5.  No ponto parte-inoperante, há um momento de pausar e manter a pressão assegurar a precisão do workpiece.

6. controle da sincronização do Ram. Y1 ~ os machados Y2 são parâmetros independentes do movimento de dois cilindros do óleo controlados pelo sistema do NC. Duas réguas de raspagem Y1 ~ Y2 são instalados em ambas as extremidades da máquina-instrumento, que são usadas para medir a distância exata entre o Ram e a bancada.

7. A máquina tem a capacidade para resistir a dobra excêntrica.

Precisão da máquina-instrumento

1 precisão geométrica

Posicionando a precisão de Y1 e de Y2 (ram que se move para cima e para baixo a linha central):    ± 0.03mm

Repita o posicionamento da precisão dos machados Y1 e Y2:                                    ± 0.02mm

A precisão de posicionamento da x-linha central:                                                          ± 0.10mm

(que é dianteiro e traseiro a linha central movente da retenção traseira)

a X-linha central repetiu o posicionamento da precisão:                                                      ± 0.02mm

Precisão 2 de trabalho

Ângulo de dobra da parte de teste:                                                                      ± 30'/M

Retidão de dobra da parte de teste:                                                           0.30mm/m

Configuração de máquina,

1. CNC da linha central de Y1-y2-x-v quatro

2. equipado com a empresa especial do sistema DA53T Delem do CNC em Países Baixos

3. sistema de servo de Alemanha Rexroth com relação do elevado desempenho

4. equipado com a régua de raspagem do italiano GIVI

5. equipado com a bomba de óleo japonesa de Nachi

6. bancada inclinado da compensação da deflexão do bloco da pena mecânica controlada pelo sistema de DNC

7. O bujão traseiro é equipado com o servo motor e o parafuso de capacidade elevada da bola

8.  Um grupo de ferramenta e de V-dado superiores padrão

9. delta servo Taiwan do uso das unidades

Parâmetros principais da série do PPE,
