Detalhes do produto:
Condições de Pagamento e Envio:
|
| Circunstância: | Novo | Nome do produto: | Máquina de corte do metal do laser da fibra do CNC da tabela da troca |
|---|---|---|---|
| Aplicação: | Corte do laser da folha de metal, gravura do laser | Palavra-chave: | Corte da chapa metálica do laser da tabela da troca, tabela da troca da máquina de corte do laser |
| Função: | Cortando materiais do metal, corte e gravação | Fonte de laser: | IPG, Raycus, máximo |
| Controle: | Sistema de controlo CYPCUT do CNC | Área de corte: | Tabelas dobro trocadas |
| Condução: | X, Y, Z todos os servos motores | Software de controle: | Auto corte de Cypcut, auto assentamento de Cypnest |
| Poder do laser: | 2000W / 3000W/4000W/6000W/8000W /10000W | Área de funcionamento: | 1500mmx3000mm/2000mmX4000mm/2000mmmX6000mm |
| Modo refrigerando: | Refrigerar de água, Água-refrigerar e sistema de proteção, refrigerador de água industrial | Sistema de condução: | Yaskawa/Fuji/delta de condução servo |
| O formato gráfico apoiou: | AI, DXF, PLT, DST, CAD | Cortando a espessura: | Materiais, aço carbono de 0-20mm, 0-10mm de aço inoxidável |
| Cor: | Cor padrão, ou personalizado | Manutenção: | Diagnóstico e detecção em linha remotos |
| O serviço pós-venda forneceu: | Coordenadores disponíveis para prestar serviços de manutenção no ultramar à maquinaria | Garantia: | 2 anos |
| Certificação: | CE, ISO,SGS,CCC | ||
| Realçar: | máquina de corte desktop do laser do cnc,máquina de corte desktop do metal do laser da fibra,máquina de corte 2kw do laser da fibra |
||

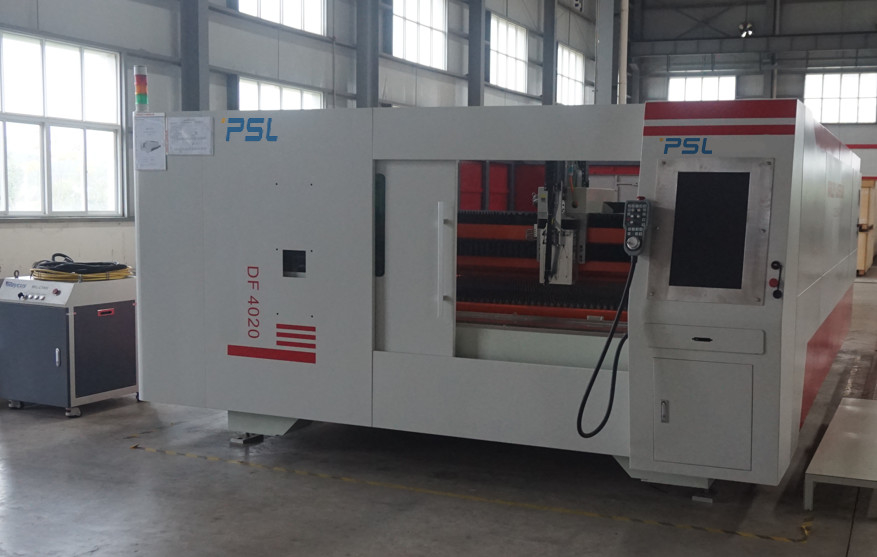

Máquina de corte Desktop do laser da fibra do CNC com tabela da troca
Indústrias da aplicação
A máquina de corte do laser da fibra é amplamente utilizada em fazer letras do metal, mercadorias da cozinha, anunciando letras, chapa metálica que processam, peças dos metais os componentes e, ferragens, chassi, cremalheiras & armários processando, ofícios do metal, metal Art Ware, corte do painel do elevador, hardware, peças de automóvel, as peças eletrônicas, as placas de identificação, etc….
Materiais aplicáveis para a máquina de corte do laser
O laser da fibra que corta o equipamento é apropriado para o metal que corta com folha de aço inoxidável, placa suave/aço carbono, a placa de aço de liga, a chapa de aço da mola, a placa do ferro, a placa galvanizada, a placa de alumínio, a folha de cobre, a placa de bronze de folha, de bronze, a placa de ouro, a placa de prata, a placa do titânio, a folha de metal, a placa de metal, etc….
Características técnicas principais do cortador do laser da tabela da troca,
o l os lados superiores e mais baixos do material é conveniente, um lado está carregando e o outro está descarregando, e 2-3 pessoas com os operadores de máquina do CNC podem realizar a fabricação do equipamento.
l Reduza a perda da “ferramenta” durante o processo de produção.
l Pode ser atualizado e promovido outra vez com base na plataforma de corte original, e na tampa protetora fechado pode ser alterado, que podem ser fechado para a produção e o processamento, com poluição zero e baixo ruído ambiental.
a produção e o processamento do Não-contato do l, o laser cortando a energia e a velocidade do movimento podem ser ajustados, que podem realizar
variedade de produção e de processamento.
l é bom para a orientação, comunica-se com o sistema do CNC, e é-se bom para a operação real.
o l salvar o tempo e a eficiência de funcionamento do aumento.
o l de acordo com instruções de controle da ordem, toma voltas para trocar a tabela de funcionamento.
o l encurta a carga e tempo do descarregamento da chapa metálica, melhorando desse modo a eficiência da produção.
Parâmetros principais da tecnologia,
| Nome da máquina | Máquina de corte do laser da fibra do CNC da tabela da troca | |
| Modelo | FCLD4020-4000W | |
| poder do laser | 4000w | |
| fonte de laser | MAX/RAYCUS/IPG | |
| Comprimento de onda do laser | 1070nm | |
|
Maxim Cutting Thickness |
aço carbono (O2) | 18mm-20mm |
| de aço inoxidável (N2) | 10mm-12mm | |
| Folha de alumínio | 6mm-8mm | |
| Folha de bronze | 5mm | |
| Máxima que corta a velocidade | 120m/min (de acordo com materiais) |
| Aceleração máxima | 1.2G |
| Instabilidade da energia | ≤2% |
| formatos gráficos apoiados | CAD, software de CorelDraw, DXF/DWG/PLT |
| Área de corte | 4000×2000 |
| Viagem da linha central x | 4000 |
| Viagem da linha central de Y | 2000mm |
| Viagem da linha central de Z | 250mm |
| a precisão de reposiciona | ±0.03mm/m |
| precisão da linha central da posição X/Y | ±0.03mm/m |
| Peso de carregamento máximo da bancada | 2000KG |
| poder da máquina | 350V-420V/50Hz |
| Peso da máquina | 6500kg |
| Dimensões | 10600x3350x2500mm |
Componentes principais,
| Nome | Breve descrição | Tipo do país |
| Laser da fibra | IPG2000W | MAX/RAYCUS/IPG |
| Sistema ótico | RAYCUS/IPG | MAX/RAYCUS/IPG |
| Cabeça de corte do Autofocus | Cabeça de corte especial para a fibra ótica | WSX/Raytools/Precitec |
| Sistema de refrigeração dedicado | Sistema dobro da circulação, tubo do titânio da inversão térmica, sobre o alarme da temperatura, proteção do fluxo | Wuhan Hanli/Tongfei |
| Sistema de transmissão mecânico |
Trilho de alta velocidade da elevada precisão de Taiwan Hiwin Cremalheira e pinhão de Taiwan YYC (helicoidais) |
Taiwan Hiwin Taiwan YYC |
| Sistema da retardação | INNOWELLE-FIEDLER/Alpha | Alemanha |
| Válvula proporcional | SMC | Japão |
| A instalação elétrica | Schneider/ABB | França |
| Seguindo o sistema do sensor | Indução automática da elevada precisão, precisão 0,1 milímetros | Shanghai CYPCUT |
| Sistema informático | PC industrial especial para o laser | Taiwan Yanxiang |
| X-LINHA CENTRAL | Unidade SERVO |
Yaskawa/Fuji, Japão Delta, Taiwan |
| Y-LINHA CENTRAL |
Unidade SERVO |
Yaskawa/Fuji, Japão Delta, Taiwan |
| Z-LINHA CENTRAL | Unidade SERVO |
Yaskawa/Fuji, Japão Delta, Taiwan |
| Cortando o software | CNC profissional que corta o software | Shanghai CYPCUT |
| Software do aninhamento | CypNest | Shanghai FSCUT |
| I / Cartão de O | 32 pontos | CYPCUT |
| Regulador de tensão | Opcional | China |
| Máquina de corte |
Pórtico da precisão Tabela da troca |
Fabricante |
| Regulador da fonte de alimentação | Fabricante |
