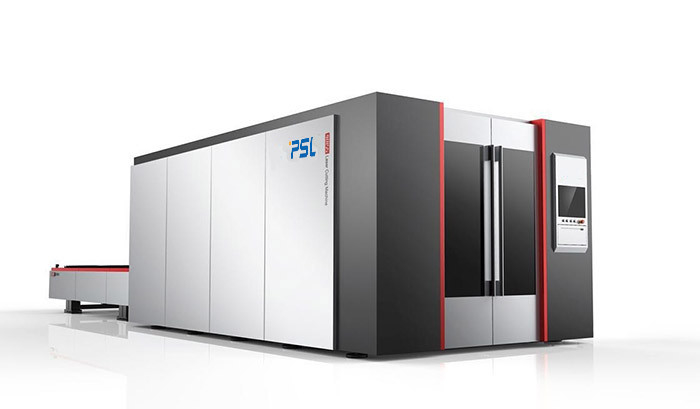

a máquina de corte do laser da fibra do metal do Cnc de 8000W 6000w 4000w fechou a tabela dobro da troca



Máquina de corte dobro fechado 1000W-30000W do laser da fibra do CNC da tabela da troca







Breve introdução de máquina de corte do laser da fibra,



A máquina de corte do laser da fibra do CNC da série de GF6020plus é um produto fabricado por nossa empresa de acordo com padrões internacionais da exportação. Esta série de produtos é o modelo preferido na indústria de processamento do material do metal, com capacidade de corte forte, velocidade “de voo” do corte, estabilidade ultra-alta, processamento de alta qualidade, extremamente - baixos custos de operação e adaptação ultra-alta.



O produto adota a estrutura dobro da movimentação do pórtico, que tem as características da estrutura estável, da boa rigidez e da alta velocidade. A velocidade de posicionamento de únicos machados de X e de Y pode alcançar mais de 100m/mínimo ao mesmo tempo, a aceleração dobro da movimentação faz a aceleração máxima de X e os únicos machados de Y alcançam 1.2G.



A cama do produto é uma estrutura soldada integral, que seja envelhecer tratado por muitas vezes, e tem as vantagens da boa resposta dinâmica. Em termos da transmissão, é equipada com a elevada precisão e os mecanismos eficientes da transmissão tais como a parte integrante linear de trilho de guia da elevada precisão, de redutor da elevada precisão e de engrenagem, moendo a cremalheira e assim por diante, com boas rigidez e elevada precisão, para assegurar o funcionamento a longo prazo da elevada precisão do equipamento.



O produto adota o laser auto-em desenvolvimento da fibra e tem a capacidade e a eficiência de corte fortes. É uma máquina de corte do laser da fibra da alto-tecnologia da parte alta que integra o corte do laser, a maquinaria da precisão, a tecnologia do controle numérico e outras tecnologias avançadas.



Indústrias da aplicação

A máquina de corte do laser da fibra é amplamente utilizada em fazer letras do metal, mercadorias da cozinha, anunciando letras, chapa metálica que processam, peças dos metais os componentes e, ferragens, chassi, cremalheiras & armários processando, ofícios do metal, metal Art Ware, corte do painel do elevador, hardware, peças de automóvel, as peças eletrônicas, as placas de identificação, etc….



Materiais aplicáveis

O laser da fibra que corta o equipamento é apropriado para o metal que corta com folha de aço inoxidável, placa suave/aço carbono, a placa de aço de liga, a chapa de aço da mola, a placa galvanizada, a placa de alumínio, a folha de cobre/Brozne, a placa de ouro, a placa de prata, a placa do titânio, a folha de metal/placa, etc….





Função especial da máquina de corte de fibra ótica do laser,



1. salte o movimento

Salte o movimento melhora o corte da eficiência



2. seguimento rápido da altura da resposta

O seguinte sistema altamente sensível assegura-se de que o bocal não contacte com os materiais de processamento em processo do corte de alta velocidade



3. ajuste de alta velocidade da inclinação do poder do laser da resposta

Assegure a qualidade de corte dos cantos e de cantos afiados



4. perfuração do ajuste da inclinação

A função do ajuste da inclinação da perfuração do laser pode ser ajustada para melhorar a qualidade de furo



5. corte faltado para trás

Está permitido ao operador retornar a tempo quando o corte de falta é encontrado para assegurar a integridade do workpiece



6. fazendo à máquina em alguma posição

É permitido começar para trás fazer à máquina em toda a posição sobre o desenho fazendo à máquina



7. continuação do ponto de ruptura

Permite a ressunção rápida do processamento do lugar interrompido em caso da interrupção ou da parada acidental do processamento



8. compensação da interpolação

Interpolação linear/circular e entalho da função da compensação para assegurar a taxa do produto acabado de cortar o workpiece



9. Perfuração do voo

Em processo de cortar placas finas, não há nenhuma pausa, que melhora significativamente a eficiência de corte



10. marcação contínua do laser

Na placa cortada, as marcas podem ser marcadas após o corte, que é conveniente para a gestão de produção



11. pesquisa da borda/detecção de borda automáticas

Pode automaticamente calcular o ângulo incluído entre a placa e as coordenadas da máquina-instrumento, e o processo a placa no sistema coordenado de gerencio, eliminando o processo tradicional de calibrar a placa; A cabeça de corte pode ser posicionada na posição apropriada da borda da placa, e seus posição e sentido podem ser detectados automaticamente, de modo que o operador possa ajustar automaticamente de acordo com a placa



12.  Exposição gráfica poderosa/edição

A monitoração em linha de cortar o trajeto pode tirar gráficos fazendo à máquina simples e fazer alterações simples nos gráficos







Parâmetros principais da tecnologia,



Nome da máquina		Máquina de corte do laser da fibra do CNC da tabela da troca
Modelo		GF6020-6000W
poder do laser		6000w
fonte de laser		MAX/RAYCUS/IPG
Comprimento de onda do laser		1070nm
Maxim Cutting Thickness	aço carbono (O2)	22mm-25mm
	de aço inoxidável (N2)	12mm-15mm
	Folha de alumínio	8mm-10mm
	Folha de bronze	6mm

Máxima que corta a velocidade	100-140m/min (de acordo com materiais)
Aceleração máxima	1.2G
Instabilidade da energia	≤2%
formatos gráficos apoiados	CAD, software de CorelDraw, DXF/DWG/PLT
Área de corte	6000×2000
Viagem da linha central x	6000
Viagem da linha central de Y	2000mm

Viagem da linha central de Z	250mm
a precisão de reposiciona	±0.03mm/m
precisão da linha central da posição X/Y	±0.03mm/m
Peso de carregamento máximo da bancada	2500KG
poder da máquina	350V-420V/50Hz
Peso da máquina	11500kg
Dimensões	14600x3550x2600mm









Componentes principais,



Nome	Breve descrição	Tipo do país
Laser da fibra	IPG2000W	MAX/RAYCUS/IPG
Sistema ótico	RAYCUS/IPG	MAX/RAYCUS/IPG
Cabeça de corte do Autofocus	Cabeça de corte especial para a fibra ótica	WSX/Raytools/Precitec
Sistema de refrigeração dedicado	Sistema dobro da circulação, tubo do titânio da inversão térmica, sobre o alarme da temperatura, proteção do fluxo	Wuhan Hanli/Tongfei
Sistema de transmissão mecânico	Trilho de alta velocidade da elevada precisão de Taiwan Hiwin Cremalheira e pinhão de Taiwan YYC (helicoidais)	Taiwan Hiwin Taiwan YYC
Sistema da retardação	INNOWELLE-FIEDLER/Alpha	Alemanha
Válvula proporcional	SMC	Japão



A instalação elétrica	Schneider/ABB	França
Seguindo o sistema do sensor	Indução automática da elevada precisão, precisão 0,1 milímetros	Shanghai CYPCUT
Sistema informático	PC industrial especial para o laser	Taiwan Yanxiang
X-LINHA CENTRAL	Unidade SERVO	Yaskawa/Fuji, Japão Delta, Taiwan
Y-LINHA CENTRAL	Unidade SERVO	Yaskawa/Fuji, Japão Delta, Taiwan
Z-LINHA CENTRAL	Unidade SERVO	Yaskawa/Fuji, Japão Delta, Taiwan
Cortando o software	CNC profissional que corta o software	Shanghai CYPCUT

Software do aninhamento	CypNest	Shanghai FSCUT
I / Cartão de O	32 pontos	CYPCUT
Regulador de tensão	Opcional	China
Máquina de corte	Pórtico da precisão Tabela da troca	Fabricante
Regulador da fonte de alimentação		Fabricante
